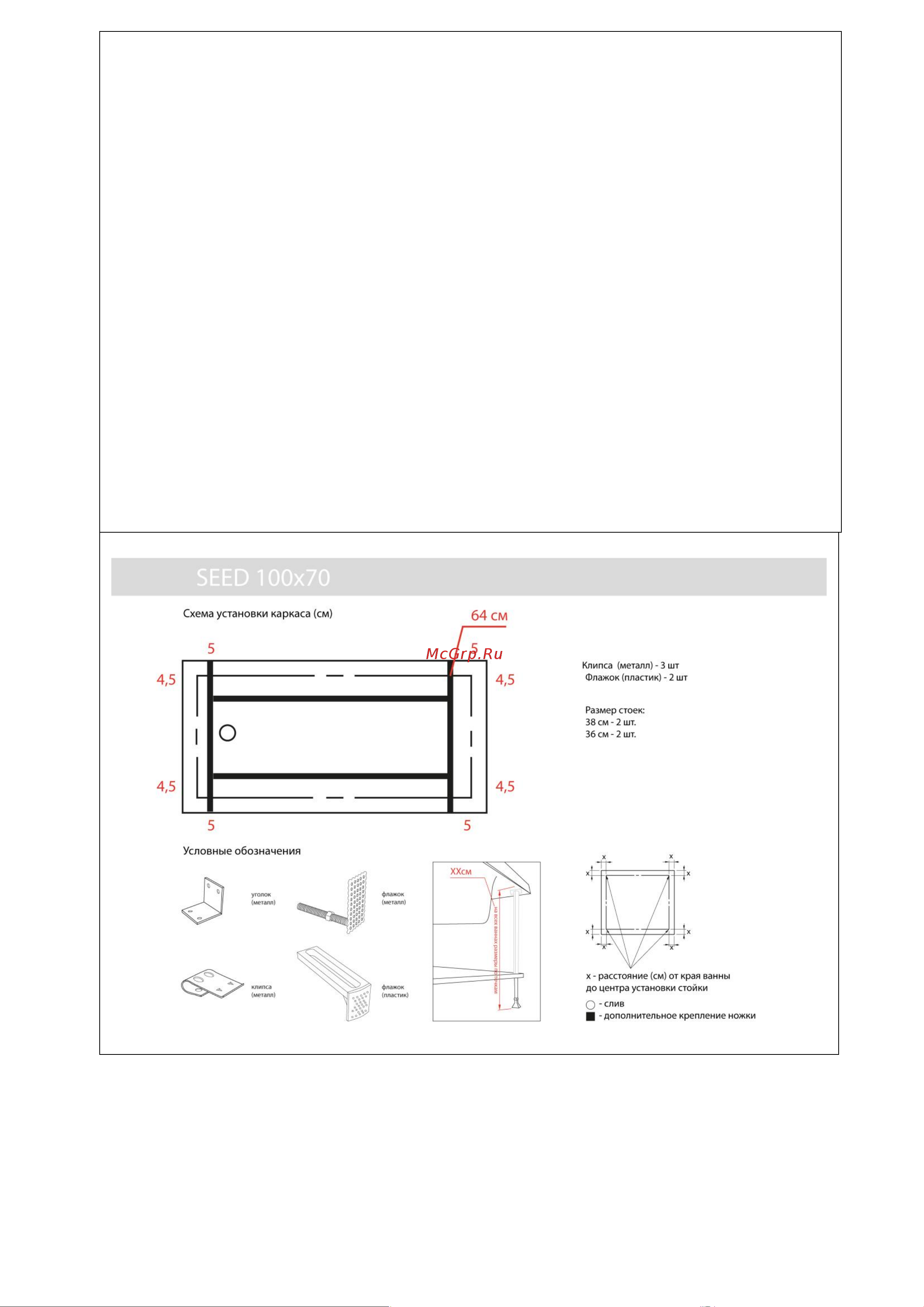

Этапы установки и сборки каркаса:

1. Перевернуть ванну вверх дном и положить на ровную поверхность, которая не

повредит и не поцарапает ванну.

2. Установить раму каркаса. Внимание! Каркас не должен выступать за края ванны.

3. На углах каркаса, через отверстия Ø13 мм. соединить каркас с вертикальными

стойками болтом и гайкой М10

4. В углах ванны отмерить требуемое расстояние от каждого борта.

5. Прикрутить стойки во вкладыши из ДСП расположенные в углах ванны

(используются два самореза 4*16 на каждую стойку)

6. Прикрутить каркас саморезами 4,2*41 к подложке на дне ванны

7. В закладные из ДСП, которые располагаются по периметру с передней стороны,

прикрутить клипсы, для упора фронтальной панели.

8. Вставить опоры (магнитное крепление) для крепления фронтальной панели. на

стойки и зафиксировать контргайками М12.

9. В открытые части профильной трубы вставить пластиковые заглушки.

10. В отверстия на каркасе Ø13мм. установить ножки и зафиксировать их гайками.

При наличии дополнительных ножек, на дно ванны прикрутить площадки

крепления ножек.

11. С использованием уровня, отрегулировать высоту ножек таким образом, чтобы

ножки выступали не более 20 мм от нижнего края фронтальной панели.
