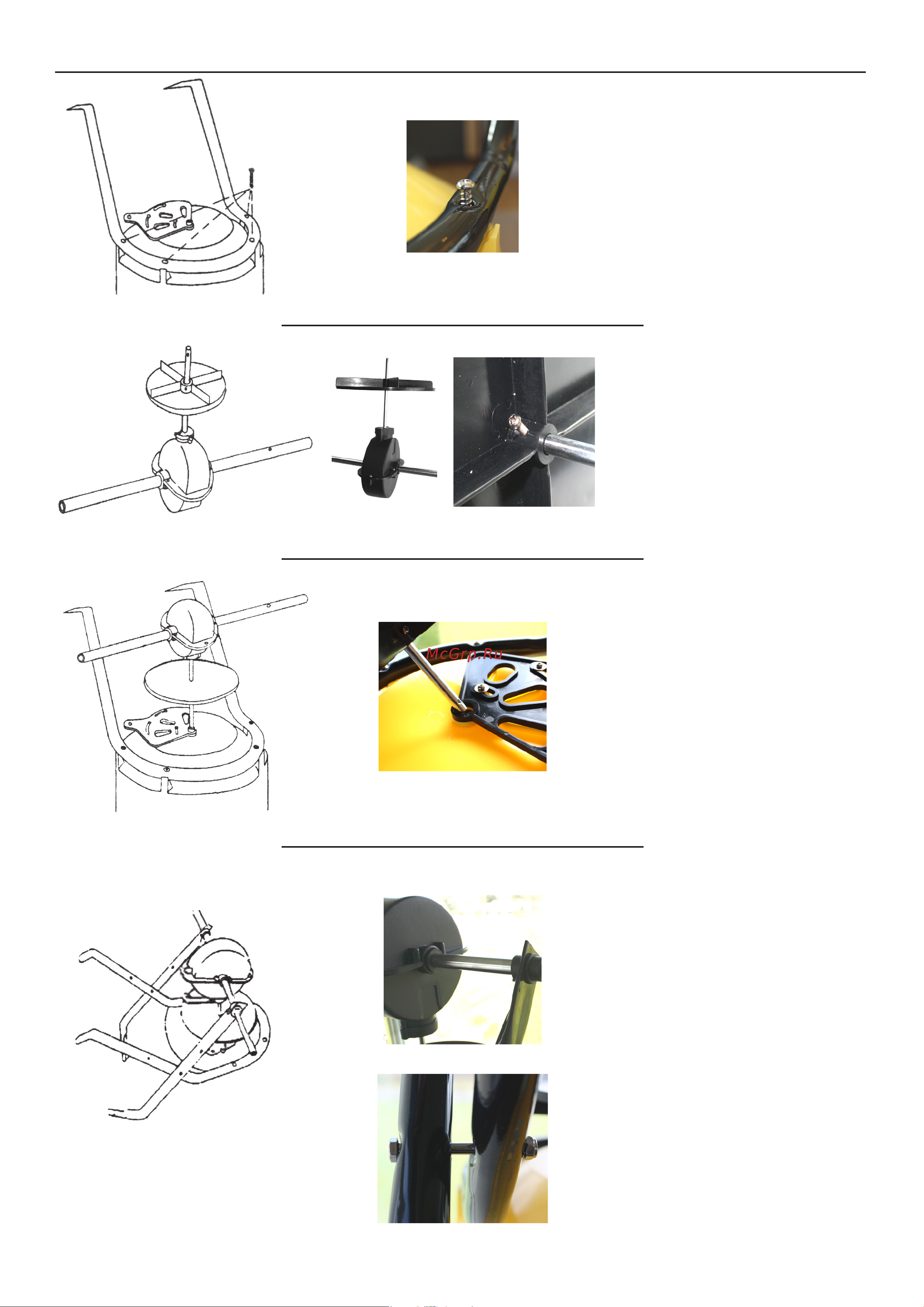

Fig.1: Monter ramme

(Del M) på beholderen

(Del X) med de medfølgende

skruer (Del I) som vist

Fig.1a

Fig.2: Monter impelleren

(Del W) på gearkassens

aksel (Del U) med de

medfølgende skruer (Del D)

i nederste hul som vist på

Fig.2a og Fig.2b

Montering

Fig.1a

Fig.2

Fig.2a Fig.2b

Fig.3

Fig.3: Monter gearet (Del U)

i beholderen (Del X), ved at

indsætte gearkassens aksel i

beholderens bund Fig.3a

Fig.3a

Fig.1

Fig.4

Fig.4a

Fig.4: Indsæt understyret

(Del N) over gearets

udgangsaksels (Del U) som

vist på Fig.4a

Fig.4: Indsæt bolt

(Del K) i nederste hul på

understyret (Del N), og

rammen (Del M) i højre og

venstre side, som vist Fig.4b

Vær opmærksom på at

vende understyret korrekt!

Spænd ikke møtrikkerne før

begge bolte er monteret!

Fig.4b
