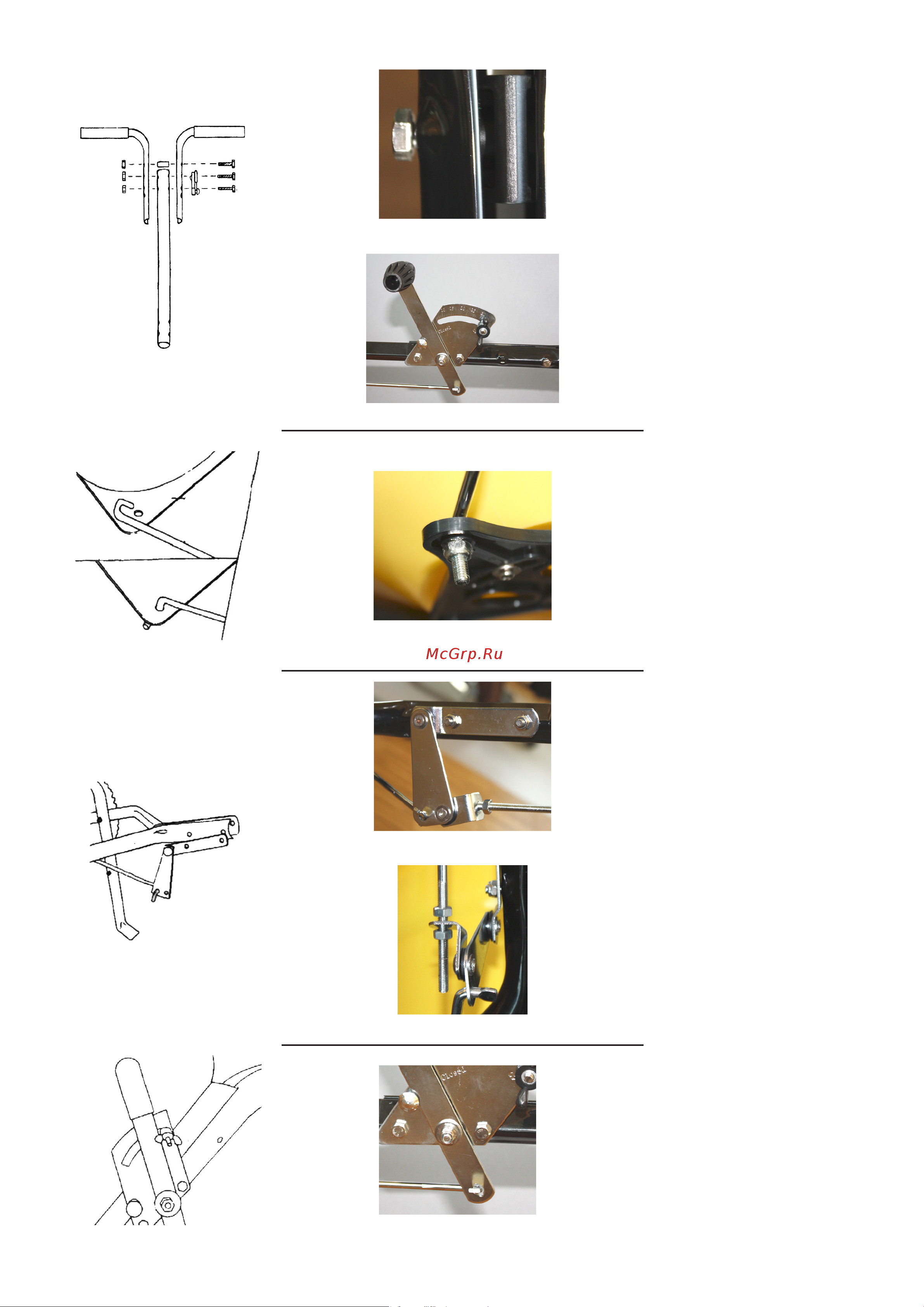

Fig9: Monter håndtag (Del L)

igennem afstandsholder

(Del A) med bolt (Del J) som

vist på Fig.9a

Fig9:Monter justeringspladen

(Del O) igennem stang

(Del V) med bolt (Del J) på

håndtagets venstre side med

styrpind opad som vist på

Fig.9b.

Vær opmærksom på at der

ndes 3 (højde) positioner.

Hvis der vælges den øverste

position, skal der anvendes

et bøs øverst

Fig.9

Fig.9a

Fig.9b

Fig10: Monter

forbindelsestangen (Del Q)

i pladen under beholderen

med møtrik (Del G) se vist

g.10a

Fig.10 Fig.10a

Fig11: Monter

forbindelsestangen (Del Q)

igennem stang (Del V) med

bolt (Del J) på håndtagets

venstre side med skydedelen

nedad som vist på g.11a

Fig.11

Fig.11a

Fig.11: Træk håndtaget på

justeringspladen

(Del O) helt tilbage. Juster

forbindelsesstang (Del Q)

og kontrolstang (Del R) så

pladen under beholderen

er lukket Stram med

møtrikkerne som vist på

g.11b.

Fig.11b

Fig.12 Fig.12a

Fig.12: Drej for at låse

kontrolstangen (Del R) i

justeringspladen (Del O) som

vist på g.12a
