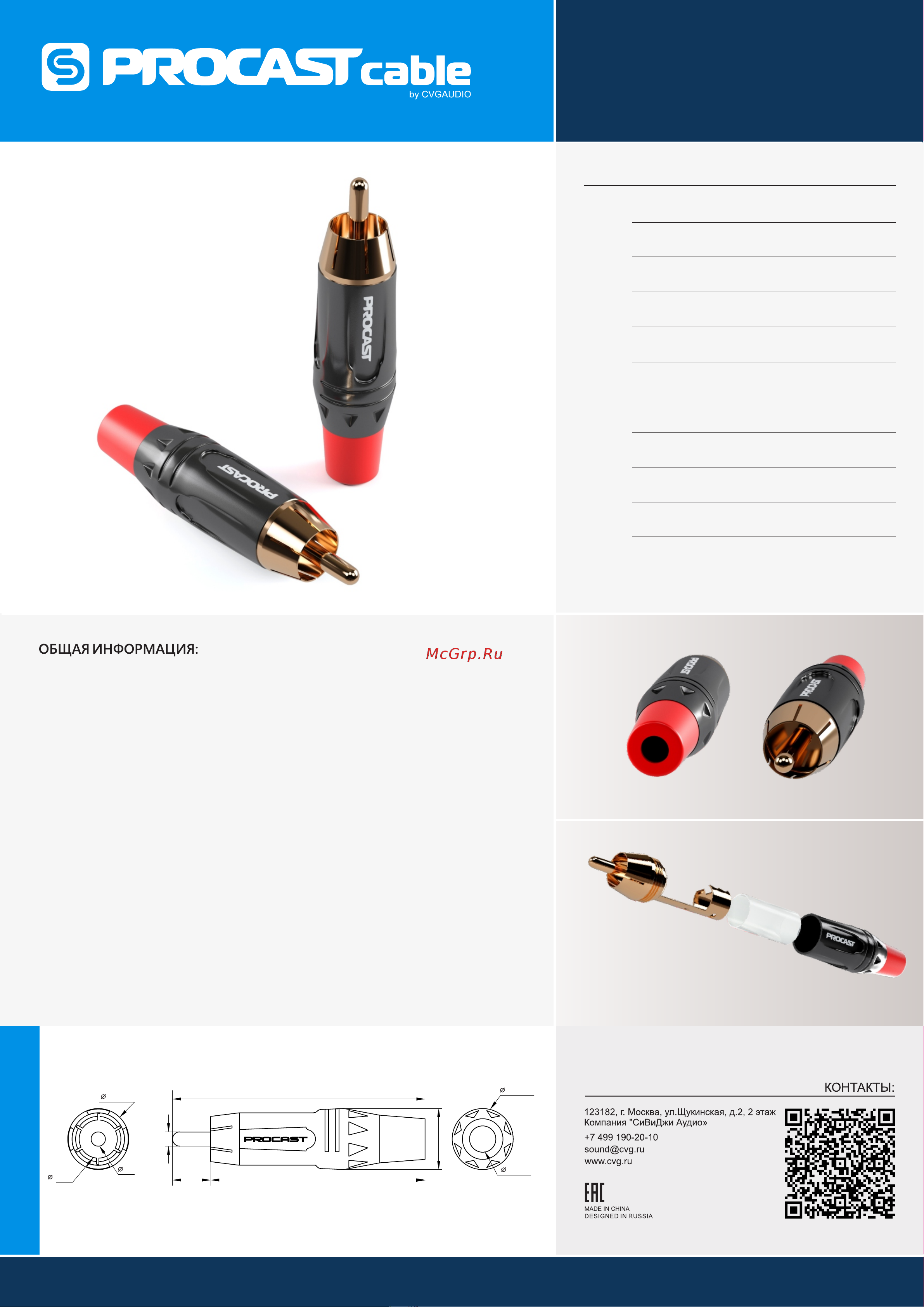

TECH DRAWNING
www.procastcable.ru
CONNECTORS
12.8mm
8mm
3mm
53mm
45mm8mm
12.8mm
3mm
12.8mm
5.5mm
RCA6/TT/red
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
ВНУТРЕННИЙ АРТИКУЛ
PROCAST Cable RCA6/TT/Red / PC12010001603
РЕКОМЕНДУЕМЫЙ ДИАМЕТР КАБЕЛЯ
D=6mm
ТИП ФИКСАЦИИ КАБЕЛЯ
пайка
МАТЕРИАЛ КОРПУСА РАЗЪЕМА
МАТЕРИАЛ ИЗОЛЯТОРА
PBT (полибутилентерафталат)
МАТЕРИАЛ ВНУТРЕННЕГО КОНТАКТА (+)
Медный сплав (латунь) H62, покрытие (2µm Au)
ДОПУСТИМЫЙ ТЕМПЕРАТУРНЫЙ РЕЖИМ
-30C / +70 градусов C
КЛАСС ЗАЩИТЫ
IP40
упаковка - 50шт, индивидуальный пластиковый пакет
ФАСОВКА
МАТЕРИАЛ ВНЕШНЕЙ КОНКТАКТНОЙ ГРУППЫ
Медный сплав (латунь) H59-1, покрытие (2µm Au)
Цинковый сплав - ZnAI4Cu1, Zn покрытие (электролиз)
hq rca connector - red marker / Pc12010001603
PROCAST Cable RCA6/TT/Red – высококачественный кабельный разъем типа RCA
для межблочных соединений, коммутации не балансного аудио сигнала линейного
уровня от источника (плеера, тюнера, несимметричных выходов DJ пультов и так
далее) к активному усиливающему или коммутирующему звуковому обору-
дованию.
Конструктивно предназначен для использования с кабелями круглого сечения
диаметром 6mm. Имеет два контакта - сигнальный в виде центрального штыря и
земляной (экран) в виде опоясывающей цанги. Фиксация к контактам - пайка.
Помимо этого, земляной контакт имеет специальные лепестки с помощью которых
можно зафиксировать приходящий кабель, зачищенный от внешнего слоя
изоляции, и одновременно создать контакт с экраном кабеля. Оба контакта
разъема отлично паяются. Контактная группа изготовлена из латуни (сплав меди и
цинка) с золотым напылением. Корпус на резьбовом соединении изготовлен
методом литья под давлением из цинкового сплава (ZnAI4Cu1). Имеет черное
покрытие также на основе цинка. Для изоляции контактной группы от корпуса
внутри разъема имеется специальная трубка из прозрачного диэлектрика.
Со стороны ввода кабеля располагается полимерный конус обеспечивающий
защиту кабеля и внутреннего фиксированного подключения от деформации при
изгибах кабеля у основания разъема при подключении. Конус окрашен в красный
цвет и также является маркером канала для стерео звуковых сигналов (в каталоге
PROCAST Cable есть аналогичный разъем RCA6/TT/Black у которого конус
окрашен в черный цвет, для стерео сигнала разъемы разумно использовать парой -
красный/черный).
Благодаря цанге на подключаемой части RCA6/TT/Red коннектор жестко
фиксируется на ответном разъеме и обеспечивает очень надежный и качественный
контакт.
