5 Разъемы и индикаторы

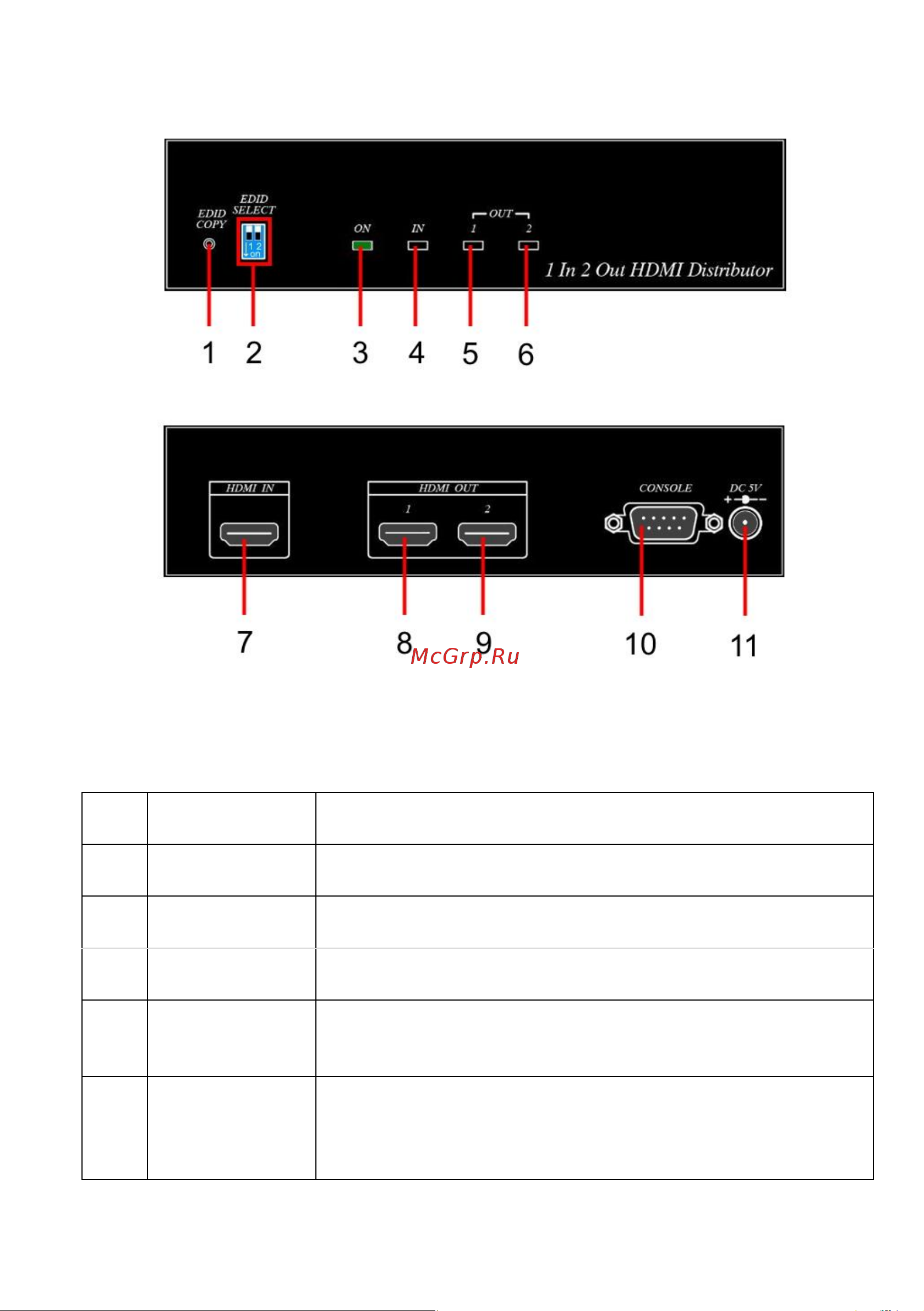

Рис.2 Разъемы и индикаторы HD02-4K

Таб. 1 Назначение разъемов и индикаторов HD02-4K

№

п/п

Обозначение

Назначение

EDID COPY

Кнопка включения функции автоматического

выбора EDID.

EDID

SELECT

Dip-переключатели ручного выбора режимов EDID

LED индикатор питания.

Горит зеленым - питание подается.

LED индикатор подключения источника сигнала.

Горит синим – источник подключен, идет передача

сигнала.

OUT 1

LED индикатор подключения устройства

отображения 1.

Горит синим – устройство подключено, идет

передача сигнала.
