3. КОМПЛЕКТАЦИЯ

Регулятор давления газа в собранном виде 1 шт

Ниппель универсальный под рукав резиновый диаметром 6,3 мм

или 9 мм

1 шт

Гайка 19 1 шт

Паспорт 1 шт

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Регуляторы давления присоеди-

няются к источнику питания газом

через входной штуцер 2 (см.

рис.1

)

накидной гайкой 3 с резьбой G 3/4

для редукторов серии БКО-50-5,

А-90-5 и УР-6-5, гайкой СП 21,8 LH

для редукторов серии БПО-5-5 и хо-

мутом 9 с зажимным винтом 10 для

ацетиленовых редукторов серии

БАО-5-5.

Понижение давления газа, посту-

пающего в регулятор из баллона,

происходит путём одноступенчатого

расширения его при прохождении

через зазор между седлом и редуци-

рующим клапаном в камеру рабоче-

го давления. Необходимое рабочее

давление газа устанавливается вра-

щением регулирующего винта (ма-

ховика) 6 и измеряется манометром

рабочего (выходного) давления 5.

Входное давление измеряется мано-

метром (высокого) давления 4.

В корпусе 1 редукторов серии БКО, А-90 и УР-6-5 установлен предохрани-

тельный клапан 7. В пропановых редукторах серии БПО и ацетиленовых

редукторах серии БАО предохранительного клапана не предусмотрено.

Для отбора газа регуляторы расхода имеют выходной штуцер 8 с ниппе-

лем под резинотканевый рукав по ГОСТ 9356-75 диаметром 9 мм и 6,3 мм.

Предприятием ведется дальнейшая работа по усовершен-

ствованию конструкции регуляторов давления, поэтому

некоторые конструктивные изменения могут быть не отра-

жены в настоящем паспорте.

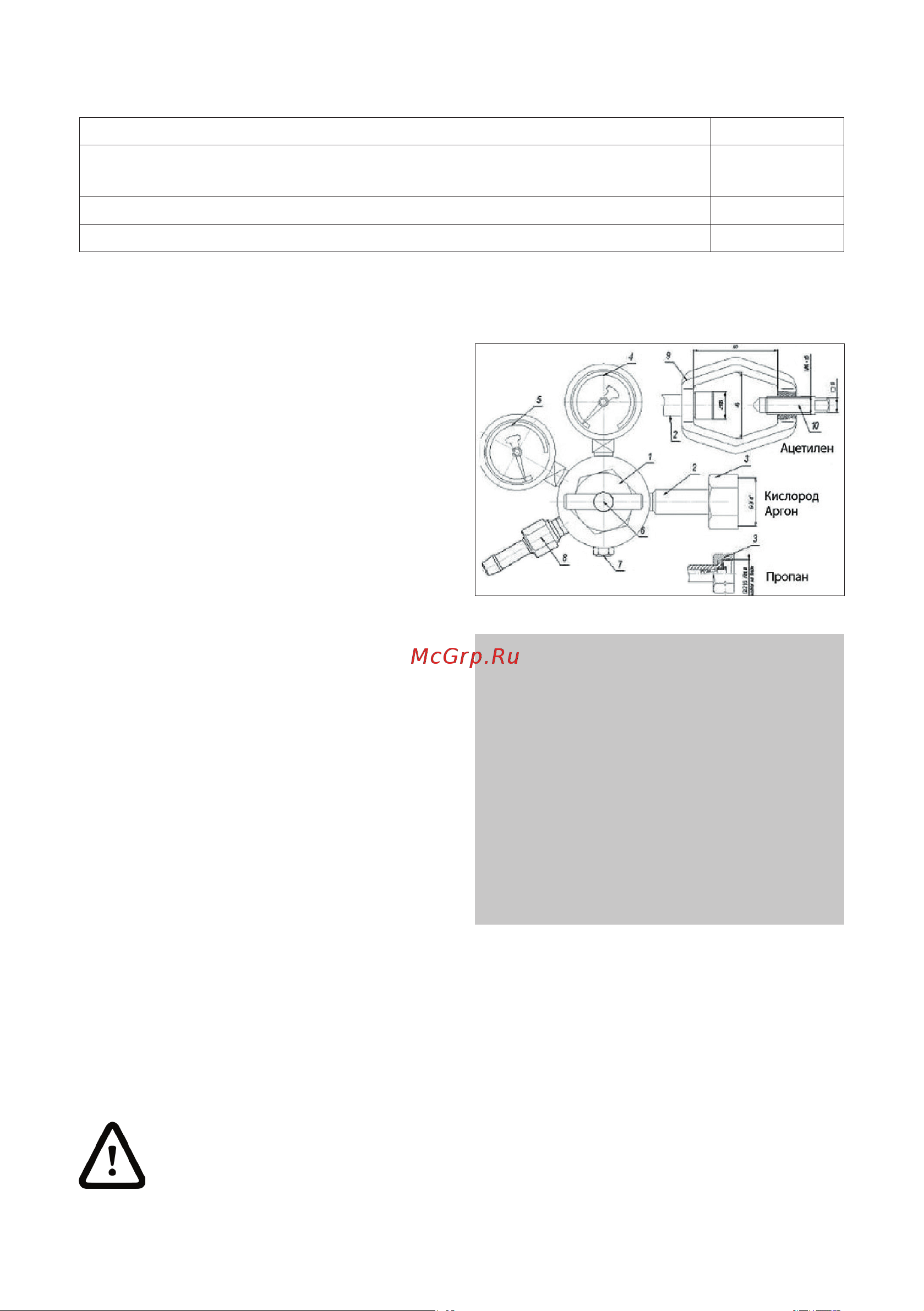

1. корпус регулятора;

2. штуцер входной;

3. гайка накидная;

4. манометр входного (высокого)

давления;

5. манометр рабочего давления;

6. регулирующий винт;

7. клапан предохранительный;

8. штуцер выходной;

9. хомут для БАО;

10. винт зажимной для БАО.

Рис. 1
