РЕГУЛЯТОРЫ ДАВЛЕНИЯ (РЕДУКТОРЫ)
БАЛЛОННЫЕ ОДНОСТУПЕНЧАТЫЕ
ПАСПОРТ
НАЗНАЧЕНИЕ
Регуляторы давления (редукторы) баллонные одноступенчатые предназначены для понижения и регулирования давления
газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа при питании
постов и установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки.
Редукторы изготавливается в соответствии с требованиями ГОСТ 13861–89, ИСО 2503–83 и ГОСТ12.2.052–81.
Редукторы выпускается в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации - 3 по
ГОСТ 15150–69, но для работы в интервале температур -25+50 С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
БКО 50 КР
БАО 5 КР
БПО 5 КР
БИО 50 КР
Газ
Кислород
Ацетилен
Пропан
Инертные газы (Азот, Аргон,
Воздух, СО2, Гелий и т. д.)
Наибольшая пропускная способность, м
3
/ч
50
5
5
50
Наибольшее давление газа на входе, МПа (бар)
20 (200)
2,5 (25)
2,5 (25)
15 (150)
Наибольшее рабочее давление газа МПа (бар)
1,25 (12,5)
0,15(1,5)
0,3 (3,0)
1,25 (12,5)
Давление срабатывания предохранительного
клапана МПа (бар)
1,5–1,8 (15–18)
-
-
1,5–1,8 (15–18)
Коэффициент неравномерности давления, i, не
более
-0,15 <i<+0,15
Коэффициент перепада давления, R, не более
0,3
Материал корпуса
Латунь
Алюминий
Алюминий
Алюминий
Габаритные размеры, мм, не более
112х158х174
112х158х155
112х245х158
112х158х174
Масса, кг, не более
0,85
1,1
0,75
0,8
Драгоценные металлы в изделии не применяются.
Технические параметры редукторов при работе в промежуточных режимах определяются по ГОСТ 13861–89.
КОМПЛЕКТНОСТЬ
• Редуктор в собранном виде 1
• Паспорт 1
• Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9,0 мм 1*
• Гайка 1*
*Ниппель и гайку допускается поставлять в сборе с редуктором.

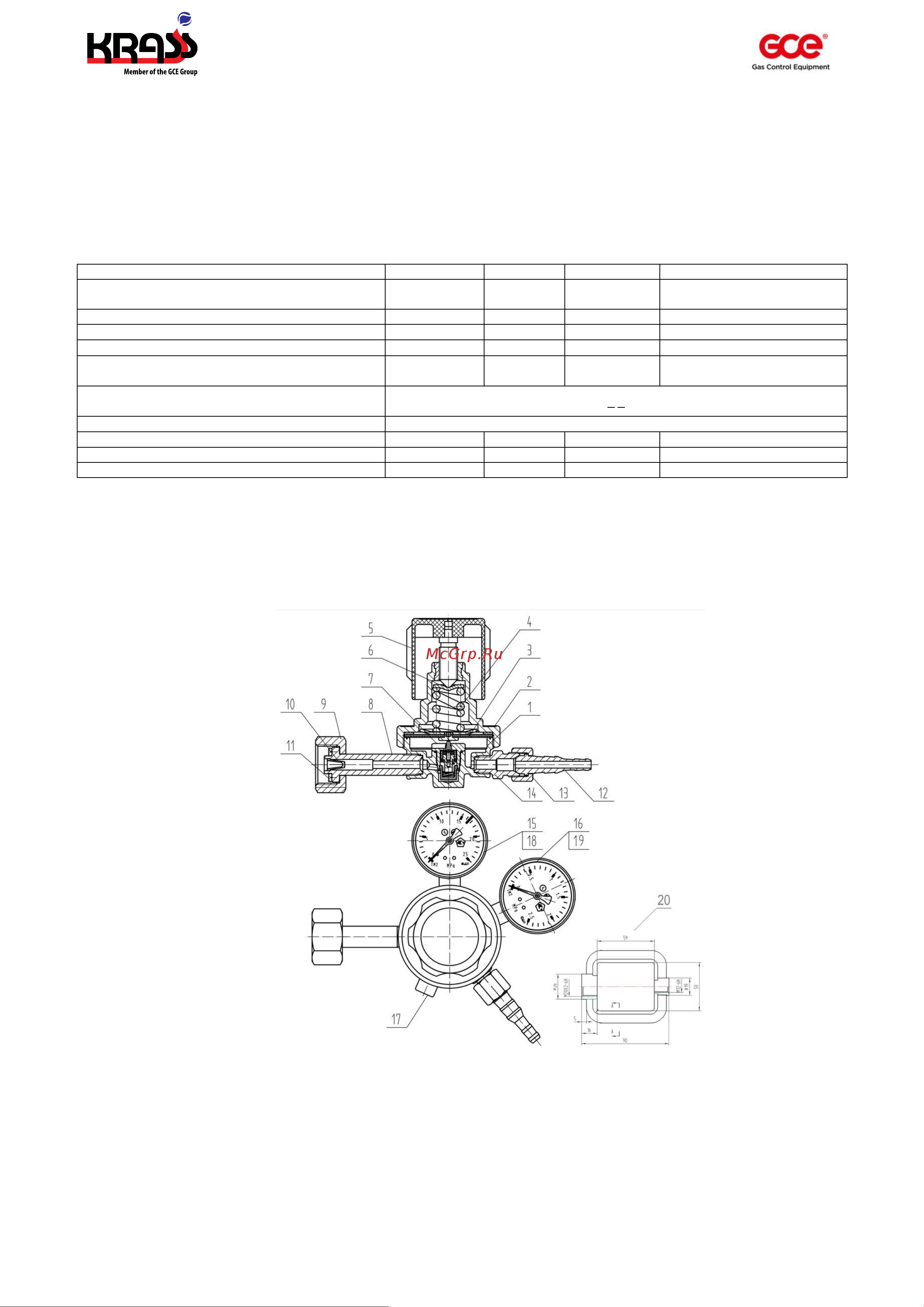

Рис. 1. Редуктор баллонный одноступенчатый.
1 – корпус редуктора; 2 – крышка редуктора; 3 – мембрана; 4 – пружина задающая; 5 – маховик; 6 – упор маховика; 7 – клапан
редуцирующий-моноблок; 8 – штуцер входной; 9 – гайка G3/4”; 10 – элемент фильтрующий; 11 – прокладка; 12 – ниппель
универсальный; 13 – гайка М16х1,5 (LH для БПО); 14 – втулка выходная; 15, 16 – уплотнитель 10; 17 –предохранительный клапан
(для БКО/БИО); 18 – показывающее устройство для определения высокого давления (кроме БПО); 19 – показывающее устройство
для определения низкого давления; 20 – Хомут (для БАО).
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Понижение давления газа в редукторе происходит путём одноступенчатого расширения его при прохождении через зазор
между седлом и редуцирующим клапаном в камеру рабочего давления.
При вращении регулирующего маховика по часовой стрелке усилие задающей пружины передаётся через мембрану и
толкатель на редуцирующий клапан. Последний, перемещаясь, открывает проход газу из камеры высокого давления через
образовавшийся зазор между редуцирующим клапаном и седлом в камеру рабочего давления и демпфирующую камеру.
