винтом 10 для ацетиленовых редукто-

ров серии БАО-5.

Понижение давления газа, поступающе-

го в регулятор из баллона, происходит

путём одноступенчатого расширения

его при прохождении через зазор меж-

ду седлом и редуцирующим клапаном

в камеру рабочего давления. Необхо-

димое рабочее давление газа устанав-

ливается вращением регулирующего

винта (маховика) 6 и измеряется мано-

метром рабочего (выходного) давления

5. Входное давление измеряется мано-

метром (высокого) давления 4.

В корпусе 1 редукторов серии БКО и се-

рии УР-6-5 установлен предохранитель-

ный клапан 7. В пропановых редукторах

серии БПО и ацетиленовых редукторах

серии БАО предохранительного клапана

не предусмотрено. Для отбора газа ре-

гуляторы расхода имеют выходной шту-

цер 8 с ниппелем под резинотканевый

рукав по ГОСТ 9356-75 диаметром 9 мм

и 6,3 мм.

Предприятием ведется дальнейшая работа по усовершенствованию

конструкции регуляторов давления, поэтому некоторые конструк-

тивные изменения могут быть не отражены в настоящем паспорте.

5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

При эксплуатации редуктора соблюдайте «Правила техники безопасности и гиги-

ены труда при производстве ацетилена и газопламенной обработке металлов»,

согласованные с ЦК профсоюза рабочих тяжелого машиностроения, требова-

ния ГОСТ 12.2.008 и «Правила безопасности в газовом хозяйстве» ПБ 12-245-98,

утверждённые Госгортехнадзором России.

Регулирующий маховик (винт) перед открыванием вентиля баллона выверните до

полного освобождения нажимной пружины.

ЗАПРЕЩАЕТСЯ быстрое открытие вентиля баллона при подаче газа в регулятор

расхода.

Присоединительные элементы регулятора расхода и вентиля баллона должны быть

чистыми и не иметь никаких повреждений, следов масел и жиров.

Материалы, используемые в конструкции регуляторов давления, обладают стойко-

стью к агрессивному воздействию газа.

6. ПРАВИЛА ЭКСПЛУАТАЦИИ

Перед присоединением редуктора к баллону необходимо убедиться в исправно-

сти установленных на редукторе манометров, уплотняющей прокладки на вход-

ном штуцере, наличии фильтра во входном штуцере, а также проверить качество

уплотняющих поверхностей ниппеля.

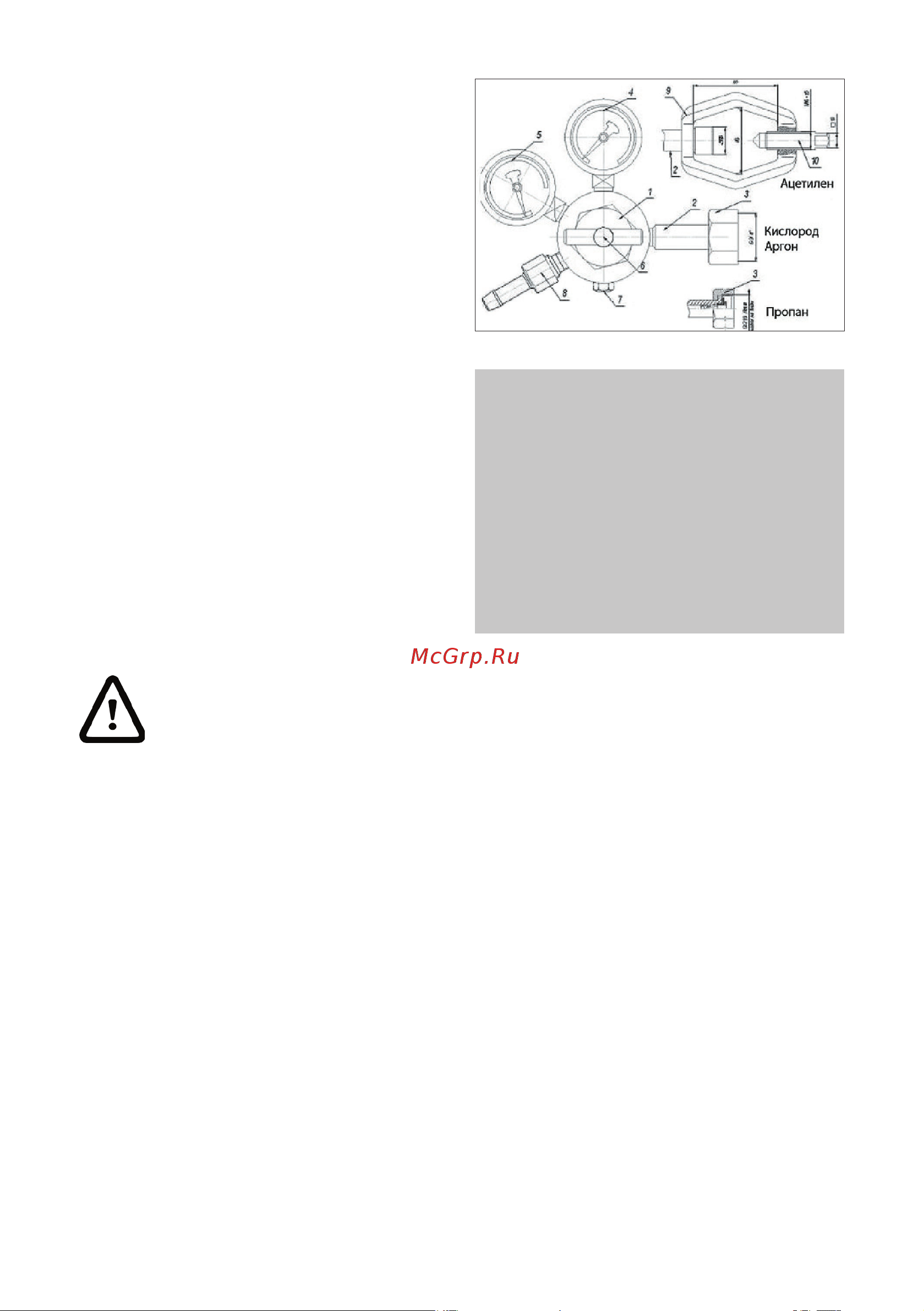

1. корпус регулятора;

2. штуцер входной;

3. гайка накидная;

4. манометр входного (высокого)

давления;

5. манометр рабочего давления;

6. регулирующий винт;

7. клапан предохранительный;

8. штуцер выходной;

9. хомут для БАО;

10. винт зажимной для БАО.

Рис. 1
