Редукторы предназначены для понижения давле-

ния газа, поступающего из баллона, и автоматиче-

ского поддержания постоянным заданного рабоче-

го давления при газопламенной обработке.

Редукторы выпускаются для газов:

• Кислород: БКО-50-5, БКО-50-5 (тип 2), БКО-50-5 АЛ,

БКО-50-КР-4.

• Пропан: БПО-5-5, БПО-5-5 (тип 2), БПО-5-5 АЛ,

БПО-5-КР-4.

• Ацетилен: БАО-5-5, БАО-5-5 (тип 2), БАО-5-5 АЛ,

БАО-5-КР-4.

• Углекислый газ: УР-6-5, УР-6-5 (тип 2), УР-6-5 АЛ.

• Азот: А-90-5, А-90-5 АЛ.

Редукторы изготавливаются в соответствии с

требованиями технических условий ТУ 3645-002-

54288960-2009, ГОСТ 12.2.008-75 и 13861-89. Редук-

торы выпускаются в климатическом исполнении

УХЛ2 для типа атмосферы II и группы условий экс-

плуатации – 3 по ГОСТ 15150, для работы в интерва-

ле температур от -25° до +50° С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Редуктор 1 шт.

Руководство по эксплуатации 1 шт.

ПРИМЕЧАНИЕ: Допускается прикладывать отдель-

но (в общей упаковке): ниппель, гайку накидную для

крепления ниппеля и регулирующий маховик или

винт.

Редукторы присоединяются к источнику питания

газом через входной штуцер накидной гайкой с

резьбой G 3/4-В для редукторов серии БКО-50-5,

А-90-5 и УР-6-5, гайкой СП 21,8 LH для редукторов

серии БПО-5-5 и хомутом с зажимным винтом для

ацетиленовых редукторов серии БАО-5-5. Пониже-

ние давления газа, поступающего в редукторы из

баллона, происходит путём одноступенчатого рас-

ширения его при прохождении через зазор между

седлом и редуцирующим клапаном в камеру рабо-

чего давления. Необходимое рабочее давление газа

устанавливается вращением регулирующего винта

(маховика) и измеряется манометром рабочего (вы-

ходного) давления. Входное давление измеряется

манометром (высокого) давления.

В корпусе редукторов серии БКО-50 и А-90 уста-

новлен предохранительный клапан. В пропановых

редукторах серии БПО и ацетиленовых редукторах

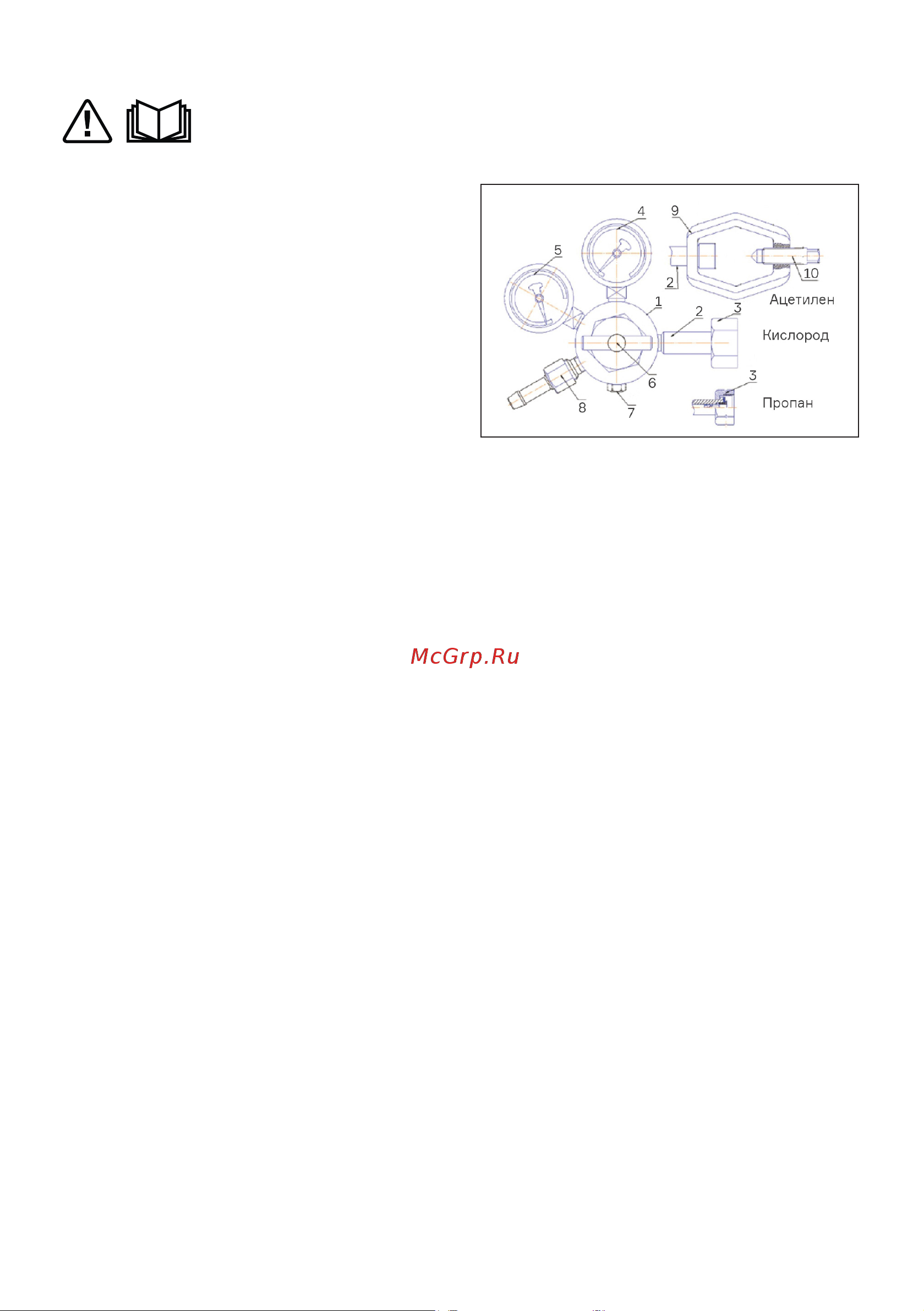

Редукторы:

1. Корпус редуктора.

2. Штуцер входной.

3. Гайка накидная.

4. Манометр входного (высокого) давления.

5. Манометр рабочего давления.

6. Регулирующий винт.

7. Клапан предохранительный.

8. Штуцер выходной.

9. Хомут для БАО.

10. Винт зажимной для БАО.

Перед использованием оборудования необходи-

мо внимательно ознакомиться с руководством по

эксплуатации, соблюдать указания на технических

шильдах и требования техники безопасности.

ПРАВИЛА ЭКСПЛУАТАЦИИ

Перед присоединением редуктора к баллону необ-

ходимо убедиться в исправности установленных

на редукторе манометров, уплотняющей прокладки

на входном штуцере, наличии фильтра во входном

штуцере, а также проверить качество уплотняющих

поверхностей ниппеля.

Устройство редуктора, габаритные и присоедини-

тельные размеры приведены на схеме.

Присоединить редуктор к баллону, к его выходному

ниппелю присоединить устройство потребления и

перекрыть расход газа. Установить максимальное

показание по указателю расхода. Проверить гер-

метичность соединений: закрыть вентиль баллона

и контролировать показания манометров входного

давления и рабочей камеры, показания манометров

не должны изменяться.

Проверить редуктор на самотек. Для этого вывер-

нуть регулирующий винт. При открытом вентиле

баллона и закрытых вентилях устройства потре-

бления показания манометра давления рабочей

камеры не должны изменяться. Если стрелка ма-

нометра давления рабочей камеры показывает

увеличение давления газа, редуктор имеет самотек

и его необходимо сдать в ремонт. Периодически, не

реже одного раза в квартал, перед началом работы

необходимо произвести принудительную продувку

серии БАО предохранительного клапана не пред-

усмотрено. Для отбора газа регуляторы расхода

имеют выходной штуцер с ниппелем под резинотка-

невый рукав по ГОСТ 9356-75 Ø 9/6.
