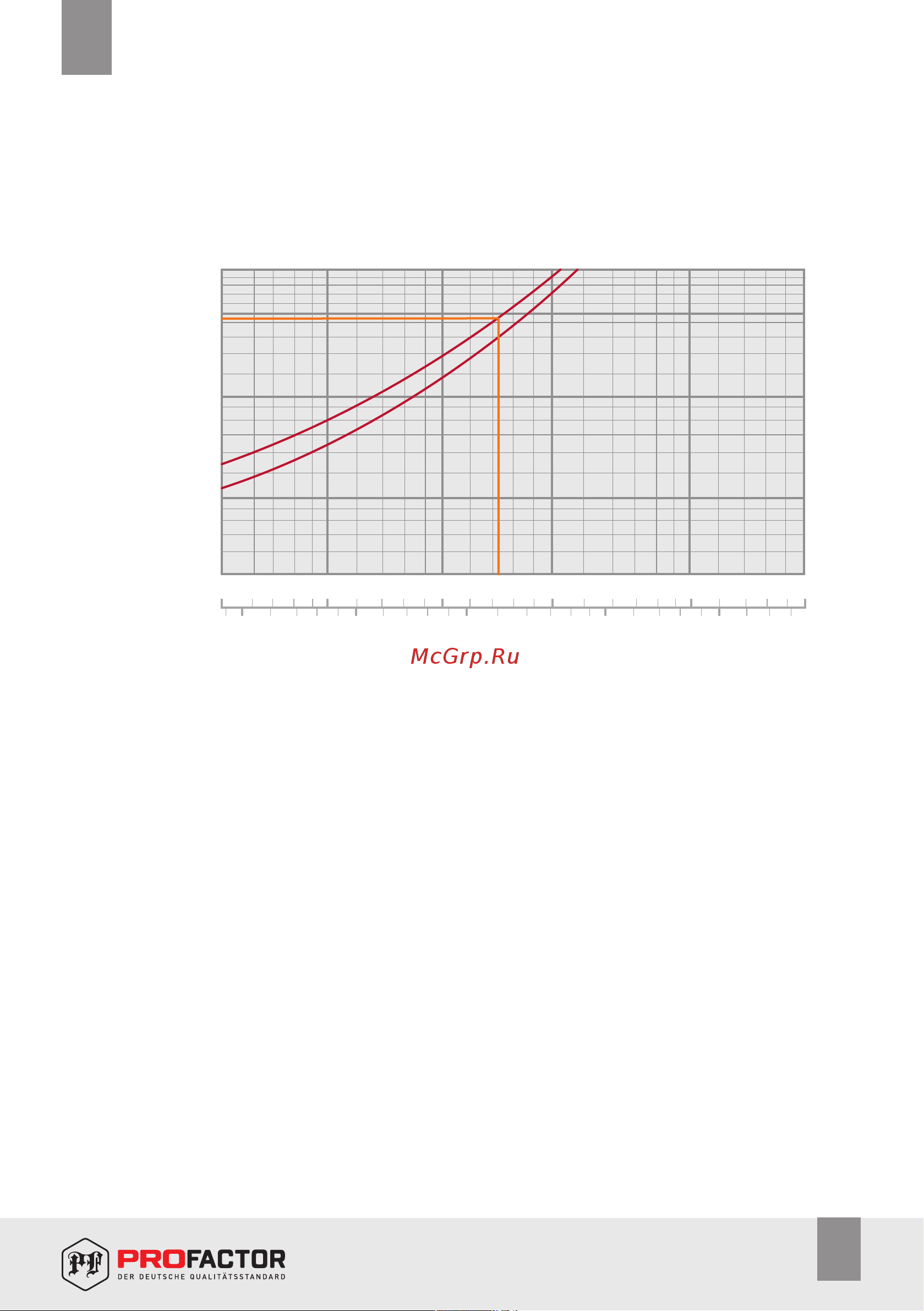

Диаграмма 2:

Перепад давления

∆p (бар)

1/2"

3/4"

1,5

1,2

1,0

0,9

0,8

0,7

0,6

0,4

0,3

0,2

0,1

0,5

Расход воды

(л/мин) (м³/ч)

0,2

0,5

100

Зная средний расход воды и, выбрав номинальный размер редуктора можно опреде-

лить перепад давления по диаграмме 2. Давление в выходной камере снижается на

величину, равную понижению давления относительно установленного при условии

отсутствия потока.

8. УКАЗАНИЯ ПО МОНТАЖУ

Редуктор давления может быть установлен в любом положении, но при этом стрелка на

корпусе должна совпадать с направлением потока воды.

Редуктор не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение,

кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки кре-

пежа). При необходимости должны быть предусмотрены опоры или компенсаторы,

снижающие нагрузку на редуктор от трубопровода (ГОСТ Р 53672-2009). Несоосность

соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на

каждый последующий метр (СНиП 3.05.01-85, п.2.8).

Рекомендуется установка ручных перекрывающих вентилей для проведения

планового ремонта на отрезке трубопровода, где установлен редуктор. Перед редук-

тором следует установить фильтр грубой очистки.

Резьбовые соединения должны производиться с использованием в качестве подмо-

точного уплотнительного материала ФУМ-ленты (фторопластовый уплотнительный

материал), полиамидной нити или льна. При этом необходимо следить, чтобы излишки

этого материала не попадали во входную камеру редуктора. Это может привести к их

попаданию на седло клапана и утрате редуктором работоспособности.
