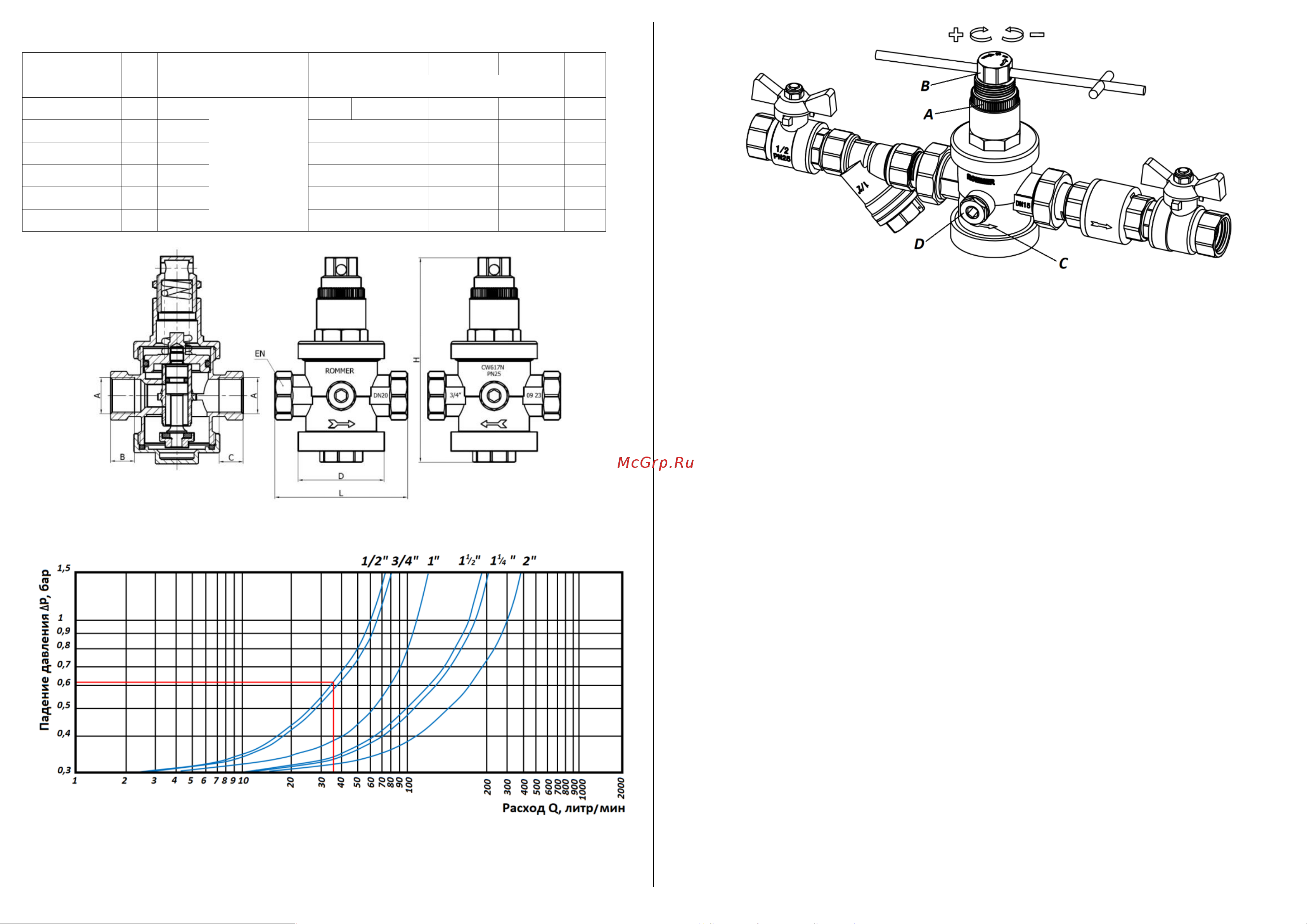

7. Габаритные и присоединительные размеры
Таблица 3
Артикул
DN
Тип
резьбы
Исполнение
A
B
C
D
L
EN
Вес
мм
кг
RVS-0008-000015
1/2”
вн/вн
Под манометр
G1/2”
14
14
50
77
27
0,64
RVS-0008-000020
3/4"
вн/вн
G3/4"
14
14
50
77
33
0,675
RVS-0008-000025
1"
вн/вн
G1"
17
16
63,5
90
42
1,12
RVS-0008-000032
1 ¼"
вн/вн
G1 ¼"
20
20
80
116
51
2,07
RVS-0008-000040
1 ½"
вн/вн
G1 ½"
20
20
80
120
55
2,16
RVS-0008-000050
2"
вн/вн
G2"
28
28
80
145
70
3,15
8. График падения давления в зависимости от пропускной способности
График 1
9. Указания по монтажу и регулировки редуктора
Для обеспечения безопасного и устойчивого функционирования, рекомендуем установить фильтр на входе, для удаления
механических примесей транспортируемой среды, которые оседая на уплотнениях, могут привести к некорректной работе
редуктора давления. А на выходе рекомендуем установить обратный клапан.
9.1. Перед началом монтажа откройте все спускные/дренажные краны, чтобы очистить систему и удалить оставшийся в
трубопроводе воздух.
9.2. Перед и после устройства установите запорную арматуру, чтобы упростить проведение работ по техническому
обслуживанию редуктора давления.
9.3. Установите редуктор с учетом стрелки на корпусе «С», которая указывает направление движения рабочей среды.
9.4. Для того, чтобы установить манометр, требуется снять заглушку «D», манометр показывает давление на выходе
редуктора.
9.5. Закройте запорную арматуру после редуктора.
9.6. Выполните калибровку редуктора с помощью регулировочного винта. Для этого необходимо отпустить стопор
регулировочного колпачка «А», вставить в отверстие регулировочного колпачка «В» подходящий по диаметру инструмент и
установить требуемое давление. Вращение регулировочного колпачка «В» по часовой стрелке повышает устанавливаемое
значение, против часовой уменьшает устанавливаемое значение давления.
9.7. Проверьте на манометре требуемое (установленное) значение давления. Заводская установка редуктора равна 3 барам.
10. Комплектность
В базовый комплект поставки входят:
10.1. Редуктор давления – 1 шт.;
10.2. Коробка упаковочная – 1 шт.;
10.3. Технический паспорт с гарантийным талоном – 1 шт.
11. Требования безопасности
- Не превышайте значение максимального выходного давления, равному 6 бар.
- Не превышайте максимальную рабочую температуру (100 ˚С) и максимально допустимое давление на входе (25 бар).
- Если редуктор давления устанавливается перед котлом, бойлером или емкостью с горячей водой, необходима установка
расширительного бака, после редуктора, даже если там уже установлен обратный клапан.
- Используйте редуктор давления только с совместимыми жидкостями: вода, гликолевые растворы (не более 50%), сжатый
воздух.
- Перед заменой или ремонтом редуктора давления, необходимо слить с системы или участка систему рабочую среду.
12. Приемка и испытания
Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией завода-изготовителя.
13. Транспортировка и хранение
13.1. Продукция должна храниться на складах поставщика или потребителя в упаковке завода-изготовителя в закрытом
помещении или под навесом согласно условиям хранения по ГОСТ 15150-69.
13.2. Продукция, упакованная на заводе-изготовителе в картонные коробки, может транспортироваться любым видом
транспорта в соответствии с правилами перевозки грузов и техническими условиями погрузки и крепления грузов, действующими
на данном виде транспорта. При погрузке, транспортировке и хранении продукцию следует оберегать от механических нагрузок
и повреждений, а также его защитного покрытия.
14. Утилизация
Утилизация изделия (переплавка, захоронение, перепродажа), производится в порядке, установленном Законами Российской
Федерацией от 22 августа 2004 г. № 122-ФЗ «Об охране атмосферного воздуха», от 10 января 2003 г. № 15-ФЗ «Об отходах
производства и потребления», а также другими российскими и региональными нормами, актами, правилами, распоряжениями и
пр., принятыми во исполнение указанных законов.
