Основные параметры и размеры
Наименование параметров
БКО-50-4 БАО-5-4 БПО-5-4 БВО-80-4
Наибольшая пропускная способ-
ность, м
3
/ч
50 5 5 80
Наибольшее давление газа на вхо-
де, МПа (кгс/см
2
)
20
(200)
2,5
(25)
2,5
(25)
20
(200)
Наибольшее рабочее давление
газа, МПа (кгс/см
2
)
1,25
(12,5)
0,15
(1,5)
0,3
(3)
1,25
(12,5)
Габаритные размеры, мм, не более
170х140х155 260х140х155 170х150х155 170х140х155
Масса, кг, не более 1,5 1,9 1,4 1,5
Драгоценные металлы в изделии не применяются. Корпус редуктора изготавливается из ла-
туни, масса корпуса не менее 0,42 кг. Корпуса редукторов БПО-5-4 (зав. код 013341), БАО-5-4
(зав. код 013241) изготовлены из алюминия, масса корпуса не менее 0,16 кг.
Технические параметры редукторов при работе на промежуточных режимах определяются
по ГОСТ 13861.
Устройство и принцип работы
Принципиальное устройство редукторов и способ присоединения их к источнику
питания газом показаны на рисунке.
Понижение давления газа в редукторе происходит путем одноступенчатого расши-
рения его при прохождении через зазор между седлом и клапаном в камеру рабочего
давления. Газ, пройдя входной фильтр, попадает в камеру А высокого давления.
При вращении маховичка (винта) по часовой стрелке усилие нажимной пружины пе-
редается через мембрану и толкатель на клапан редуцирующего узла. Последний, пе-
ремещаясь, открывает проход газу через образовавшийся зазор между клапаном и
седлом в камеру рабочего давления В.
Редукторы БКО-50-4, БАО-5-4, БВО-80-4 комплектуются двумя манометрами,
контролирующими давление на входе и в камере рабочего давления, редукторы
БПО-5-4 – одним манометром, контролирующим рабочее давление.
На кислородных манометрах имеется надпись «Кислород» и «Маслоопасно», на
ацетиленовых манометрах – надпись «Ацетилен» или графическое обозначение этих
надписей. На редукторы могут быть установлены другие показывающие приборы или
устройства для определения давления соответствующего газа. Манометры, установ-
ленные на редукторы, используемые в газовой сварке резке, пайке и аналогичных
процессах, в соответствии с ГОСТ 13861 не поверяются
.
В корпусе редуктора установлен предохранительный клапан, отрегулированный на
начало выпуска газа при давлении не менее 1,63 МПа (16,3 кгс/см
2
) для БКО-50-4 и
БВО-80-4. В соответствии с ГОСТ 13861 на редукторы для ацетилена и пропана пре-
дохранительные клапаны не устанавливаются.
Отбор газа осуществляется через ниппель, к которому присоединяется резинотка-
невый шланг.
Заводом постоянно ведется работа по усовершенствованию конструкции редукто-
ра, поэтому некоторые конструктивные изменения могут быть не отражены в настоя-
щем паспорте.

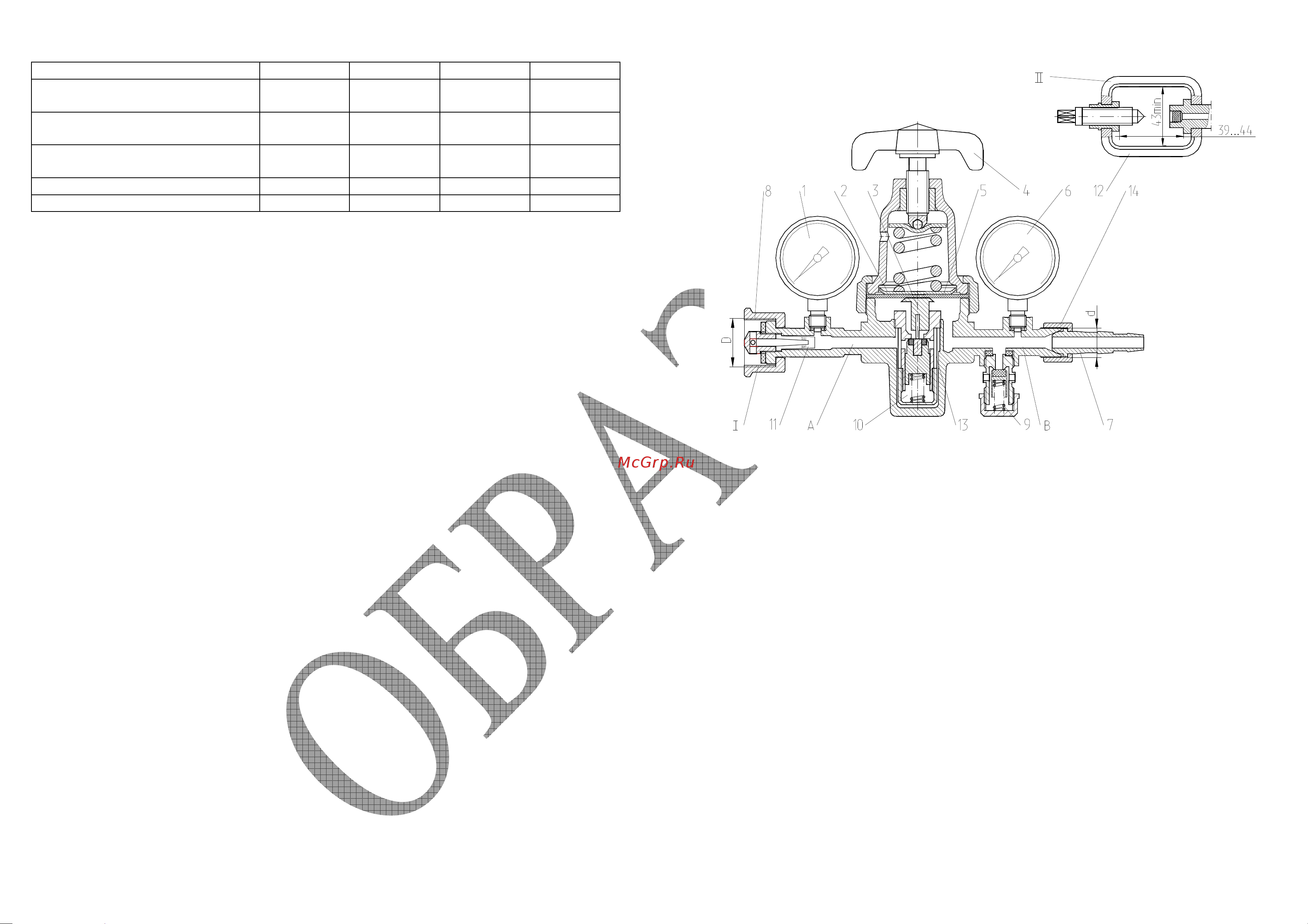

Рис Редукторы баллонные газовые одноступенчатые.
1, 6– манометры (БПО-5-4 только 6); 2– диск нажимной; 3– толкатель; 4– маховичок
(винт регулирующий); 5– мембрана; 7– ниппель; 8,14– гайки; 9– клапан предохранитель-
ный; 10– узел редуцирующий; 11, 13– фильтры; 12– хомут ( для БАО-5-4).
А– камера высокого давления; В– камера рабочего давления;
I-присоединение редукторов: БКО-50-4 (на входе D- резьба G ¾ -В; на выходе d- М16х1,5);
БПО-5-4, БВО-80-4 (на входе D-резьба СП21,8-14 ниток на 1″
″″
″ LH, на выходе d- М16х1,5 LH)
II-присоединение редуктора БАО-5-4 (на входе – хомут, на выходе d-резьба М16х1,5 LH)
Указание мер безопасности
При эксплуатации редуктора соблюдайте «Межотраслевые правила по охране тру-
да при производстве ацетилена, кислорода, процессе напыления и газопламенной об-
работке металлов. ПОТ РМ-019-2001», «Межотраслевые правила по охране труда при
электро- и газосварочных работах. ПОТ РМ-020-2001», «Правила безопасности в га-
зовом хозяйстве» и ГОСТ 12.2.008.
Регулирующий маховичок (винт) перед открыванием вентиля баллона выверните
до полного освобождения нажимной пружины.
Запрещается быстрое открывание вентиля баллона при подаче газа в редуктор.
Категорически запрещается эксплуатация редуктора без входного фильтра.
Присоединительные элементы редуктора и вентиля баллона должны быть чистыми,
без повреждений и не иметь следов масел и жиров.
Материалы, используемые в конструкции, обладают стойкостью в среде газа, для
которого предназначены редукторы.
