РЕГУЛЯТОРЫ ДАВЛЕНИЯ (РЕДУКТОРЫ)
БАЛЛОННЫЕ ОДНОСТУПЕНЧАТЫЕ
ПАСПОРТ
НАЗНАЧЕНИЕ
Регуляторы давления (редукторы) баллонные одноступенчатые предназначены для понижения и регулирования давления
газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа при питании постов и
установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки.
Редукторы изготавливаются в соответствии с требованиями ГОСТ 13861–89, ИСО 2503–83 и ГОСТ12.2.052-81.
Редукторы выпускаются для газов:
кислород – БКО-50-12,5
ацетилен – БАО-5-1,5
пропан – БПО-5-3
углекислый газ – УР-6-6
Редукторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы II и группы условий эксплуатации - 3 по ГОСТ
15150–69, но для работы в интервале температур -25+50 С.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
БКО-50-12,5
БАО-5-1,5
БПО-5-3
УР-6-6
Наибольшая пропускная способность, м
3
/ч
50
5
5
15
Наибольшее давление газа на входе, МПа (кгс/см
2
)
20 (200)
2,5 (25)
2,5 (25)
10 (100)
Наибольшее рабочее давление газа МПа (кгс/см
2
)
1,25 (12,5)
0,15(1,5)
0,3 (3,0)
0,6 (6,0)
Давление срабатывания предохранительного клапана МПа (кгс/см
2
)
1,7–1,9(17–19)
-
-
0,8–1,1(8–11)
Коэффициент неравномерности давления, i, не более
От минус 0,15 до плюс 0,15
-0,15 <i <+0,15
Коэффициент перепада давления, R, не более
0,3
Габаритные размеры, мм, не более
160х105х122
160х216х97
160х45х122
160х105х122
Материал корпуса
Латунь
Алюминий
Масса, кг, не более
0,65
0,58
0,37
0,42
Драгоценные металлы в изделии не применяются.
Технические параметры редукторов при работе в промежуточных режимах определяются по ГОСТ 13861–89.
КОМПЛЕКТНОСТЬ
• Редуктор в собранном виде 1
• Паспорт 1
• Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм 1
• Гайка 1*
*Ниппель и гайку допускается поставлять в сборе с редуктором.

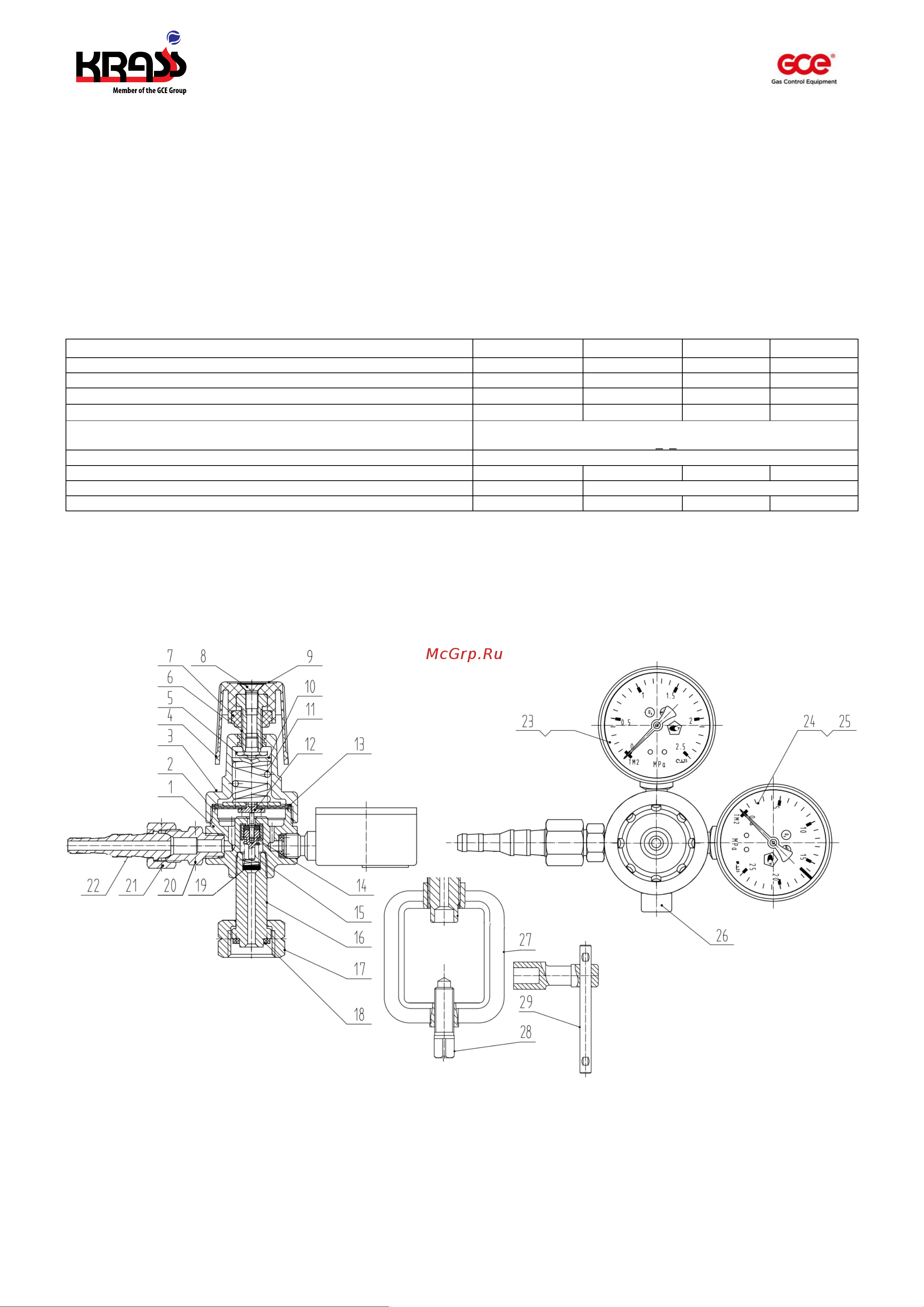

Рис. 1. Редуктор баллонный одноступенчатый.
1. Корпус; 2. Прокладка; 3. Крышка; 4. Маховик; 5. Контргайка; 6. Винт маховика; 7. Стопорный механизм; 8. Крепежный винт: 9.
Этикетка; 10 Упор маховика; 11. Пружина; 12,13. Мембрана; 14. Редуцирующий клапан; 15. Штырь; 16 Входной штуцер; 17. Входная
гайка G3/4"(БКО/УР), W21,8*1/14” LH (БПО); 18. Прокладка; 19. Фильтр; 20. Выходной штуцер; 21. Выходная гайка М16х1,5 (БПО - LH);
22. Ниппель; 23. Показывающее устройство низкого давления (кроме БПО); 24. Показывающее устройство входного давления( кроме
БПО); 25. Показывающее устройство низкого давления БПО; 26. Предохранительный клапан (БКО//УР); 27. Хомут БАО; 28. Запорный
винт; 29. Маховик винта хомута
