ООО «Редиус 168»
БАЗО-5-м, БАРО-5-м, БГО-5-м, БВЗО-5-м
ООО «Редиус 168»
БАЗО-5-м, БАРО-5-м, БГО-5-м, БВЗО-5-м
КОМПЛЕКТНОСТЬ
Редуктор в собранном виде 1
Паспорт 1
Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм
по ГОСТ 9356-7 1*
Гайка 19 1*
*Ниппель и гайку 19 допускается поставлять в сборе с редуктором.
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Понижение давления газа в редукторе происходит путём одноступенчатого
расширения его при прохождении через зазор между седлом и редуцирующим клапаном в
камеру рабочего давления.
При вращении регулирующего маховика по часовой стрелке усилие задающей
пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний,
перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся
зазор между редуцирующим клапаном и седлом в камеру рабочего давления и
демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей
камеры, компенсирует силу задающей пружины и способствует установлению зазора, при
котором давление в рабочей камере остается постоянным при различном расходе и
различных входных давлениях газа. В рабочей камере редуктора установлен
предохранительный клапан, отрегулированный на начало выпуска газа при давлении в
рабочей камере 0,51-0,8 МПа и запирание не менее 0,37 МПа. Во входном штуцере
регулятора давления установлен входной фильтр, улавливающий частицы размером более
50 мкм.
На редукторе установлены показывающие устройства: для определения давления в
рабочей камере – на 0,6 МПа (6 кгс/см
2
) и для определения давления в баллоне – на 25
МПа (250 кгс/см
2
).
Редуктор присоединяется к баллону входным штуцером с помощью гайки с резьбой
G 3/4 по ГОСТ 6357-81.
Отбор газа осуществляется через ниппель универсальный, к которому
присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356-75.
Предприятием ведется дальнейшая работа по усовершенствованию конструкции
редуктора, поэтому некоторые конструктивные изменения могут быть не отражены в
настоящем паспорте.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
При эксплуатации регулятора давления во время работ по газопламенной обработке
металлов необходимо соблюдать правила техники безопасности и гигиены труда и
требования ГОСТ 12.2.008-75. Перед открытием вентиля баллона выверните
регулирующий маховик до полного освобождения задающей пружины. Запрещается
быстрое открытие вентиля баллона при подаче газа в регулятор давления.
Присоединительные элементы регулятора давления и вентиля баллона должны быть
чистыми и не иметь никаких повреждений, следов масел и жиров.
ПРАВИЛА ЭКСПЛУАТАЦИИ
Перед присоединением редуктора к баллону необходимо убедиться в исправности
установленных на редукторе показывающих устройств для определения давления и
уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих
поверхностей ниппеля и выходной втулки. При монтаже редуктора и любых работах
запрещается прикладывать физические усилия к корпусам показывающих устройств.
Присоединить редуктор к баллону и к его выходу присоединить резак или горелку
и закрыть их вентили расхода газа.
Установить рабочее давление и проверить герметичность соединений редуктора и
«самотёк».
После прекращения расхода газа стрелка показывающего устройства для
определения рабочего давления должна остановиться, т. е. не должно происходить
медленного нарастания рабочего давления.
Перед запуском редуктора в работу, а также не реже одного раза в три месяца
проверять герметичность сопряжения показывающих устройств для определения
давления и предохранительного клапана с корпусом регулятора давления. При
нарушении герметичности необходимо подтянуть резьбовые соединения.

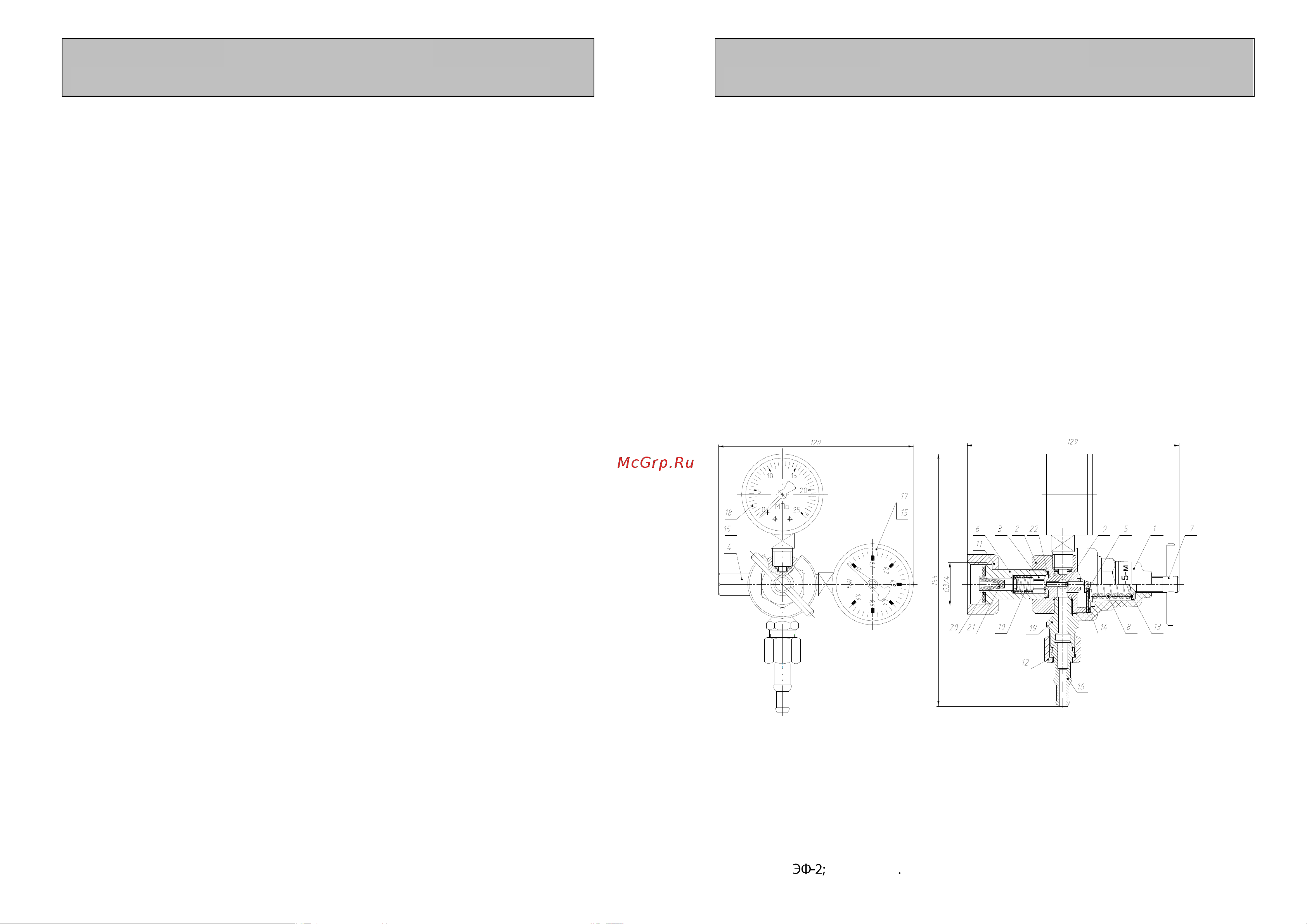

Устройство редуктора и присоединительные размеры приведены на рис.1.
Рис. 1. Редуктор баллонный газовый одноступенчатый.
1 – крышка редуктора; 2 – корпус редуктора; 3 – клапан редуцирующий; 4 - клапан
предохранительный; 5 – мембрана редуктора; 6 – штуцер входной; 7 – маховик; 8 –
пружина задающая; 9 - толкатель; 10 – пружина клапана; 11 - гайка 32; 12 – гайка 19; 13 –
упор маховика; 14 – шайба 34; 15 – уплотнитель 10; 16 – ниппель универсальный; 17 –
показывающее устройство для определения низкого давления; 18 – показывающее
устройство для определения высокого давления; 20 – прокладка 23; 21 – элемент
фильтрующий 22 – кольцо
