5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Понижение давления газа в редукторе происходит путем одноступенчатого расшире-

ния его при прохождении через зазор между седлом и редуцирующим клапаном в камеру

рабочего давления.

При вращении регулирующего (нажимного) винта по часовой стрелке усилие задающей

пружины передается через мембрану и толкатель на редуцирующий клапан. Последний,

перемещаясь, открывает газу проход из камеры высокого давления через образовавший-

ся зазор между редуцирующим клапаном и седлом в камеру рабочего давления. Сила, дей-

ствующая на мембрану, компенсирует силу задающей пружины и способствует установле-

нию зазора, при котором давление в рабочей камере остается постоянным при различном

расходе и различных входных давлениях газа.

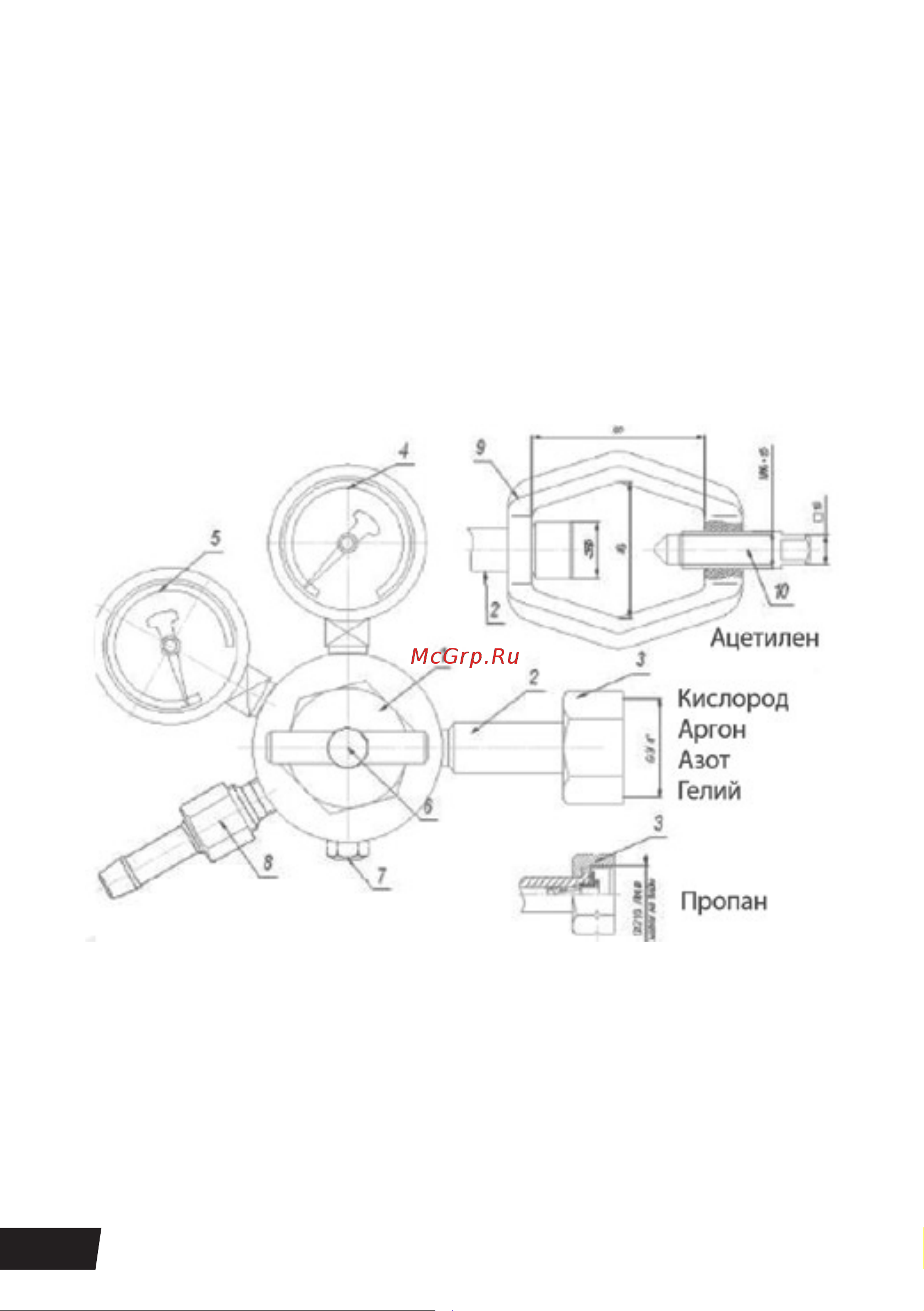

Рис. 1. Схема редуктора баллонного.

1) Корпус редуктора. 2) Штуцер входной. 3) Гайка накидная.

4) Манометр входного давления. 5) Манометр рабочего давления.

6) Регулирующий (нажимной) винт. 7) Клапан предохранительный.

8) Штуцер выходной. 9) Хомут для БАО. 10) Винт зажимной для БАО.
