1. Назначение
Редукторы баллонные одноступенчатые предназначены для понижения давления
газа, поступающего из баллона, и автоматического поддержания постоянным
заданного рабочего давления.
Редукторы изготавливаются по ТУ 3645-007-00220531-10 в соответствии с
ГОСТ 12.2.008 и ГОСТ 13861.
Для редукторов устанавливается вид климатического исполнения УХЛ-2 по ГОСТ
15150, но для работы в интервале температур:
БКО-50-2, БАО-5-2 от -25
0
С до +50
0
С;
БПО-5-2 от -15
0
С до +45
0
С;
УР-6-6, УР-6-7 от +5
0
С до +45
0
С.
Оборудование соответствует декларации соответствия требованиям ТР ТС «О
безопасности машин и оборудования».
2. Техническая характеристика
Тех. параметры БКО-50-2 БАО-5-2 БПО-5-2
УР-6-6
УР-6-7
Опознавательная окраска синяя белая красная черная
Рабочий газ
Кислород и
продукты
разделения
воздуха
Ацетилен Пропан Углекислота
Давление на входе
редуктора, МПа (кгс/см
2
)
наибольшее
20 (200) 2,5 (25) 2,5 (25) 10 (100)
Наибольшая пропускная
способность, м
3
/ч
50 5 5 6
Наибольшее рабочее
давление, МПа (кгс/см
2
)
1,25 (12,5) 0,15 (1,5) 0,3 (3,0) 0,6 (6)
Давление срабатывания
предохранительного
клапана, Мпа (кгс/см
2
)
1,4 (14) - - 0,7 (7)
Габаритные размеры, мм,
не более
165х130х80
Масса, кг, не более 0,75
3. Комплектность
- редуктор в собранном виде - 1 шт.;
- прокладка входного штуцера (кроме БАО) - 1 шт.;
- паспорт - 1 экз.
4.Устройство и принцип работы
На рис.1 приведена схема устройства редуктора.
Понижение давления газа в редукторе происходит путем одноступенчатого
расширения газа при прохождении его через зазор между седлом и клапаном. Редуктор
присоединяется к вентилю баллона накидной гайкой с резьбой G3/4 для редукторов
типа БКО и УР; накидной гайкой Сп.21,8-14 ниток на 1” LH для редукторов типа БПО;
хомутом для редукторов типа БАО.
На входе в редуктор установлен фильтр. Газ, пройдя фильтр, поступает в камеру
высокого давления.
Давление в рабочей камере устанавливается регулирующим винтом. При
вращении регулирующего винта по часовой стрелке нажимная пружина через диск,
мембрану и толкатель отжимает клапан от седла. Через образовавшийся зазор газ из
камеры высокого давления поступает в рабочую камеру, где редуцируется до
требуемого давления. Под этим давлением газ поступает к потребителю.

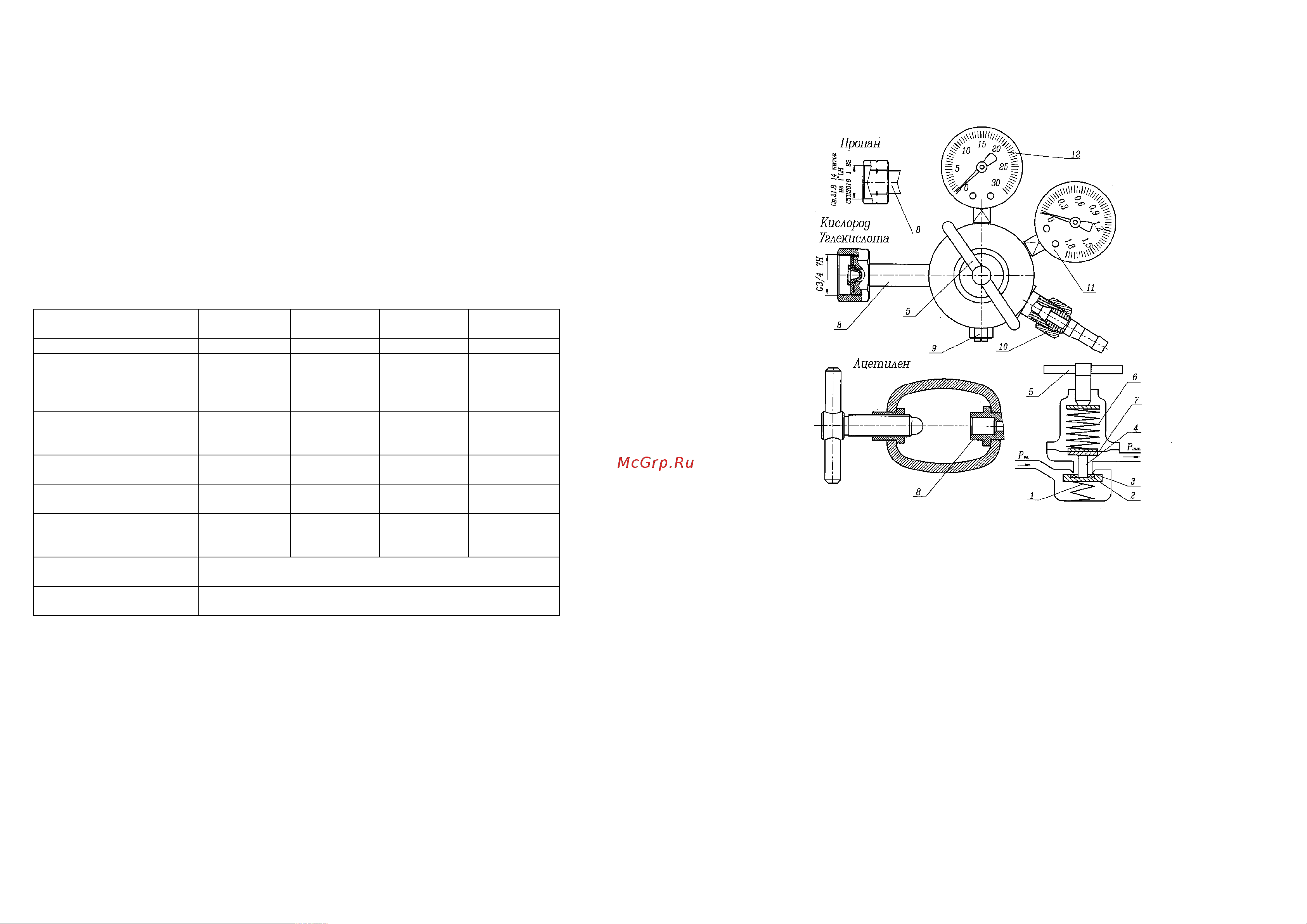

Рис. 1 Редуктор баллонный одноступенчатый:
1-пружина; 2-редуцирующий клапан; 3-седло; 4-толкатель; 5-нажимной винт; 6-
регулирующая пружина; 7-мембрана; 8-входной ниппель; 9-предохранительный клапан*;
10-гайка с ниппелем под рукав; 11-манометр выходного давления; 12-манометр входного
давления (кроме БПО).
5. Указание мер безопасности
При эксплуатации редуктора соблюдайте:
- «Межотраслевые правила по охране труда при производстве ацетилена, кислорода,
процессе напыления и газопламенной обработке металлов» ПОТ РМ-019-2001»;
- «Правила безопасности в газовом хозяйстве» ПБ 12-368-00;
- «Система стандартов безопасности труда(ССБТ). Оборудование и аппаратура для
газопламенной обработки металлов и термического напыления покрытий. Требования
безопасности» ГОСТ 12.2.008;
Не допускается загрязнения редуктора жирами и маслами при монтаже и
эксплуатации.
Присоединительные элементы редуктора должны быть чистыми, не иметь никаких
повреждений.
Категорически запрещается производить подтягивание деталей или какой-
нибудь другой ремонт, если редуктор находится под давлением газа!
Категорически запрещается эксплуатация редуктора без входного фильтра!
