РЕГУЛЯТОР ДАВЛЕНИЯ (РЕДУКТОР) БАЛЛОННЫЙ РЕГУЛЯТОР ДАВЛЕНИЯ (РЕДУКТОР) БАЛЛОННЫЙ

ОДНОСТУПЕНЧАТЫЙ ОДНОСТУПЕНЧАТЫЙ

КОМПЛЕКТНОСТЬ

 Редуктор в собранном виде 1

 Паспорт 1

 Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм

по ГОСТ 9356-7 1*

 Гайка 1*

*Ниппель и гайку допускается поставлять в сборе с редуктором.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Понижение давления газа в редукторе происходит путём одноступенчатого

расширения его при прохождении через зазор между седлом и редуцирующим клапаном в

камеру рабочего давления.

При вращении регулирующего маховика по часовой стрелке усилие задающей

пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний,

перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся

зазор между редуцирующим клапаном и седлом в камеру рабочего давления и

демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей

камеры, компенсирует силу задающей пружины и способствует установлению зазора, при

котором давление в рабочей камере остается постоянным при различном расходе и

различных входных давлениях газа. В рабочей камере редуктора установлен

предохранительный клапан. На редукторе установлены показывающие устройства

Редуктор присоединяется к баллону входным штуцером с помощью гайки/хомута по

ГОСТ 6357-81.

Отбор газа осуществляется через ниппель универсальный, к которому

присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356-75.

Предприятием ведется дальнейшая работа по усовершенствованию конструкции

редуктора, поэтому некоторые конструктивные изменения могут быть не отражены в

настоящем паспорте.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

При эксплуатации регулятора давления во время работ по газопламенной обработке

металлов необходимо соблюдать правила техники безопасности и гигиены труда и

требования ГОСТ 12.2.008-75. Перед открытием вентиля баллона выверните регулирующий

маховик до полного освобождения задающей пружины. Запрещается быстрое открытие

вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы

регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких

повреждений, следов масел и жиров.

ПРАВИЛА ЭКСПЛУАТАЦИИ

Перед присоединением редуктора к баллону необходимо убедиться в исправности

установленных на редукторе показывающих устройств для определения давления и

уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих

поверхностей ниппеля и выходной втулки. Присоединить редуктор к баллону и к его выходу

присоединить резак или горелку и закрыть их вентили расхода газа. Установить рабочее

давление и проверить герметичность соединений редуктора и «самотёк». После

прекращения расхода газа стрелка показывающего устройства для определения рабочего

давления должна остановиться, т. е. не должно происходить медленного нарастания

рабочего давления.

Перед запуском редуктора в работу, а также не реже одного раза в три месяца

проверять герметичность сопряжения показывающих устройств для определения давления

и предохранительного клапана с корпусом регулятора давления. При нарушении

герметичности необходимо подтянуть резьбовые соединения.

При любой неисправности немедленно закройте запорный вентиль баллона,

выпустите из редуктора газ и отсоедините его от баллона. Категорически запрещается

производить подтягивание деталей или какой-либо другой ремонт редуктора,

присоединённого к баллону и, если в редукторе есть газ под давлением. После окончания

работы необходимо закрыть вентиль баллона и вывернуть регулирующий маховик

редуктора до освобождения задающей пружины.

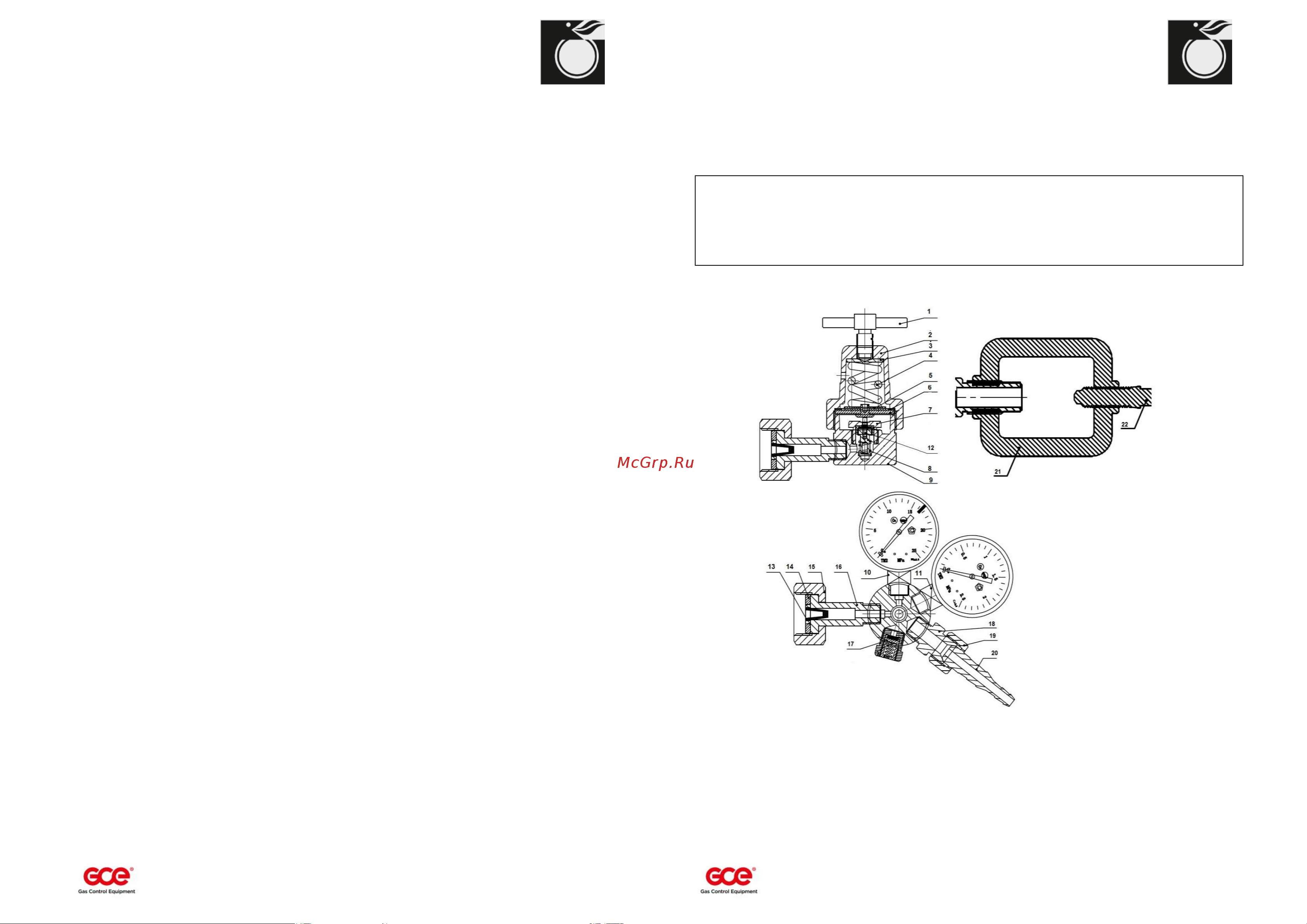

Устройство редуктора и присоединительные размеры приведены на рис.1.

Рис. 1. Редуктор баллонный одноступенчатый.

1 – маховик; 2 – крышка редуктора; 3 – упор маховика; 4 – пружина задающая; 5 – мембрана

редуктора; 6 – шайба; 7 – клапан редуцирующий; 8 – пружина клапана; 9 – корпус редуктора;

10 – показывающее устройство для определения высокого давления (кроме БПО-5-2 и БПО-5-

2-БМ); 11 – показывающее устройство для определения низкого давления(кроме БПО-5-2-БМ);

12 - толкатель; 13 – элемент фильтрующий ЭФ; 14 – прокладка; 15 - гайка 32 (28 для БПО-5-2 и

БПО-5-2-БМ); 16 – штуцер входной; 17 - клапан предохранительный(кроме БПО-5-2, БПО-5-2-

БМ и БАО-5-2); 18 – втулка выходная; 19 – гайка19; 20 – ниппель универсальный; 21 – хомут

(для БАО-5-2); 22-винт хомута (для БАО-5-2)
