Инструкция по эксплуатации вертикально-сверлильного станка JET GHD-25
11
7.2 Система охлаждения
При обработке специальный насос
подаёт СОЖ к режущему инструменту и
заготовке. СОЖ хранится в ёмкости,
расположенной на задней стороне
основания. Поток СОЖ регулируется
шаровым краном. Необходима
регулярная промывка и очистка системы
подачи СОЖ, кроме того, требуется
регулярная замена СОЖ по
фактическому состоянию
8. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
8.1 Краткое описание
Станок работает под трехфазным
напряжением 400В/50Гц. По спецзаказу
может быть поставлена версия на 60Гц.
8.2 Описание схемы (Рисунки 4, 6)
Шпиндель станка приводится в движение
двухскоростным двигателем,
управляемым переключателем(QSA1) и
пускателями переменного тока (KM1,
КМ2). Двигатель насоса СОЖ включается
выключателем SX1
Для использования станка выключатель
QF1, предохранители FU1,FU2,FU3,
расположенные в электрической коробке
B1 должны быть включены и исправны.
Для техобслуживания и настройки их
нужно отключить. Двигатели шпинделя и
насоса защищены предохранителями и
выключателями. Главный выключатель
защищает от перегрузки, короткого
замыкания и обрыва фазы. При
включении QS1 загорается лампа HL1 и
станок включается в работу - и наоборот.
8.3 Обслуживание электрической
части
Перед началом работ по обслуживанию
электрической части отключите
напряжение. Оборудование должно
поддерживаться в чистоте, таким
образом, ему необходима регулярная
чистка (запрещено использовать
керосин, бензин и моющие средства-
детергенты). Отклонение от
номинального напряжения не должно
превышать ±10%. Своевременное
обслуживание электрического
оборудования необходимо для
нормальной работы станка.

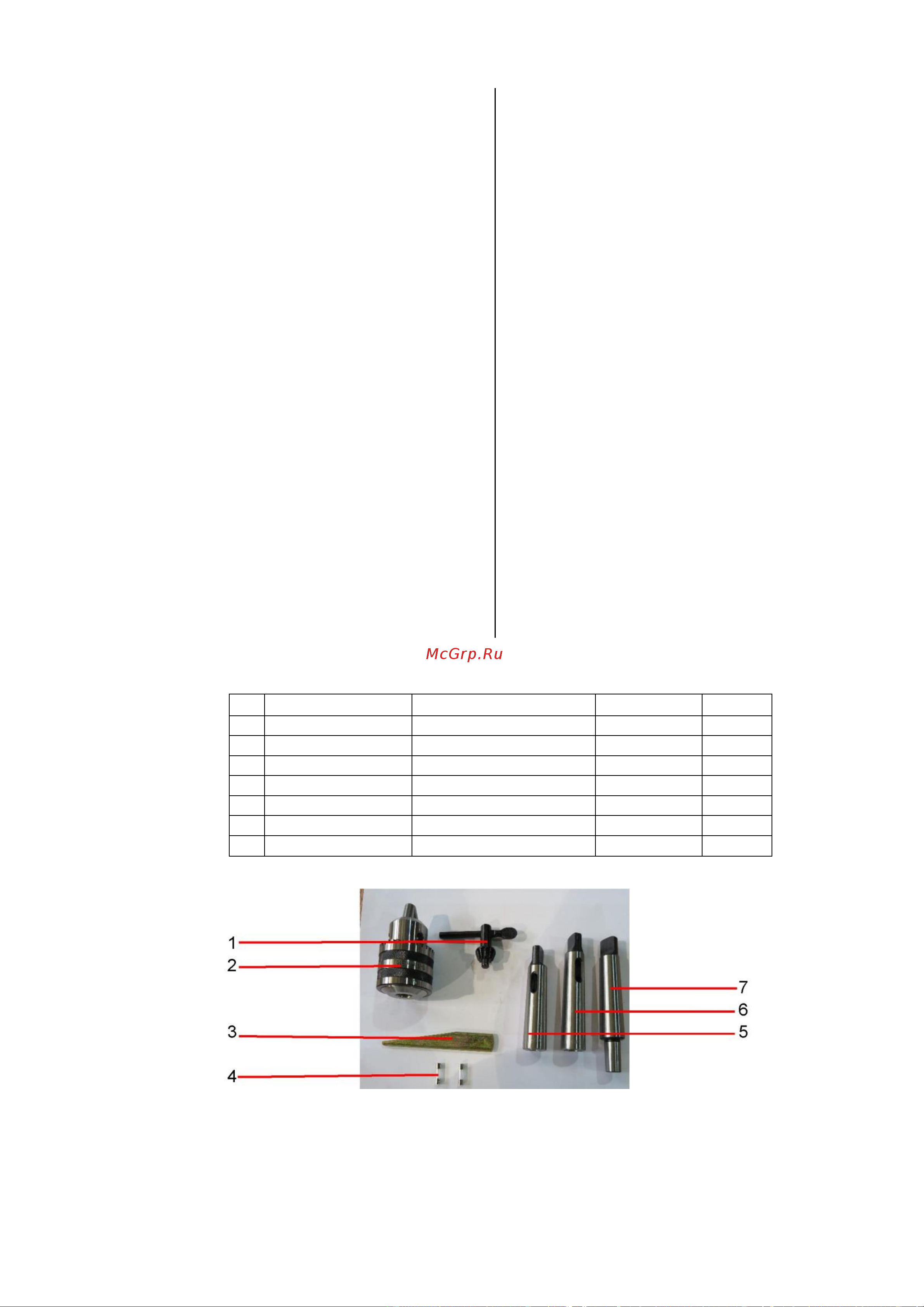

Аксессуары для станка GHD-25
№
.
Номер детали
Описание
Размер
К-во
1
GHD25-ACC-01
Ключ сверл. патрона
1
2
GHD25-ACC-02
Сверлильный патрон
1-13мм B16
1
3
GHD25-ACC-03
Клинышек
1
4
GHD25-ACC-04
Предохранитель
3A
2
5
GHD25-ACC-05
Адаптер
MT3-1
1
6
GHD25-ACC-06
Адаптер
MT3-2
1
7
GHD25-ACC-07
Адаптер
MT3-B16
1
