Инструкция по эксплуатации вертикально-сверлильного станка JET GHD-25
9

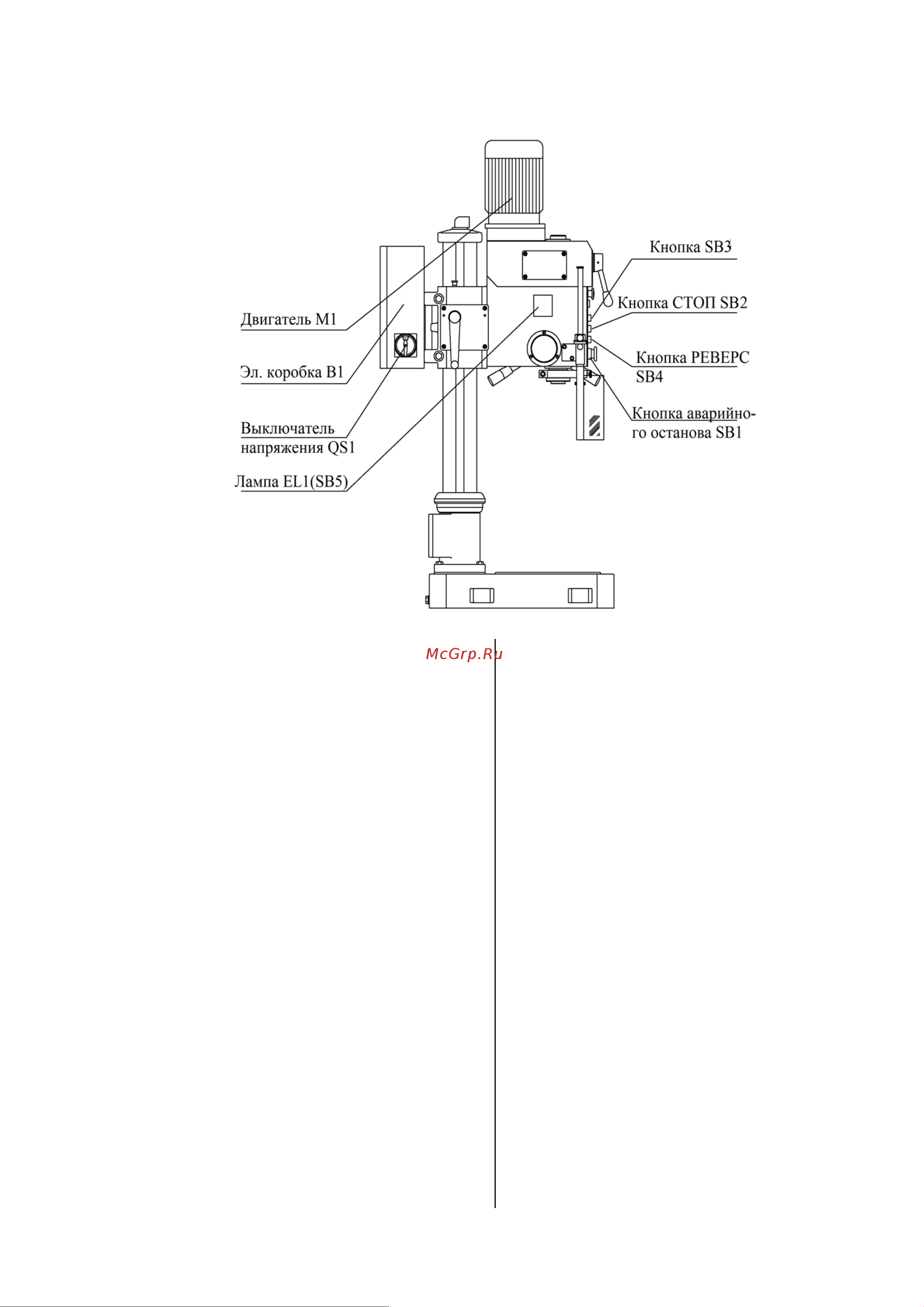

Рис.4
6.7 Регулировка усилия балансировки
шпинделя
Балансировка шпинделя выполняется за
счёт пружинящих свойств устройства с
цилиндрической пружиной,
расположенного с левой стороны
сверлильной бабки. Балансировочная
сила регулируется так, чтобы при
остановке шпиндель вместе с
инструментом не опускался вниз сам по
себе (предпочтительно небольшое
поднятие вверх).
Слишком большая или недостаточная
пружинящая сила требует регулировки.
Ослабив винт на крышке пружинной
коробки, поверните ее, при этом пружину
можно затянуть или ослабить. Затяните
винт крышки, когда отрегулируете
балансировочное усилие.
6.8 Регулировка зацепления
предохранительной муфты
Предохранительная муфта установлена
на червячном валу. Если усилие подачи
слишком высоко, предохранительная
муфта автоматически проскальзывает,
чтобы защитить систему станка от
повреждения. Муфту можно увидеть при
открытии крышки под табличкой
«изменение подачи».
Для увеличения усилия подачи с
помощью специального инструмента
поверните шлицевую гайку по часовой
стрелке, для уменьшения – против
часовой стрелки. Максимальное усилие
подачи на станке 7000 Н. После
установки безопасного усилия подачи
убедитесь, что винты и гайки
зафиксированы.
7. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
Перед началом работы прежде всего
тщательно изучите Руководство по
эксплуатации, полностью изучите
конструкцию станка, его характеристики и
требования, ознакомьтесь с
расположением всех органов
управления.
Перед началом обслуживания
электрооборудования станка отключите
его от питания. Электрооборудование
должно содержаться в чистоте, для чего
требуется регулярная чистка.
Запрещается использовать моющие
жидкости, такие как керосин, бензин,
моющие средства и т.п. Согласно
