МПа (4 кгс/см2) и для определения давления в баллоне – на 4,0 МПа

(40 кгс/см2).

Редуктор присоединяется к баллону входным штуцером с помощью

хомута и зажимного винта.

Отбор газа осуществляется через ниппель универсальный, к которо-

му присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по

ГОСТ 9356-75.

Для углекислотного Ур-6-6М - На редукторе установлены показываю-

щие устройства: для определения давления в рабочей камере – на 1,0

МПа (10 кгс/см2) и для определения давления в баллоне – на 16 Мпа

(160 кгс/см2).

Редуктор присоединяется к баллону входным штуцером с помощью

гайки с резьбой G3/4 по ГОСТ 6357-81.

Отбор газа осуществляется через ниппель универсальный, к которому

присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по

ГОСТ 9356-75.

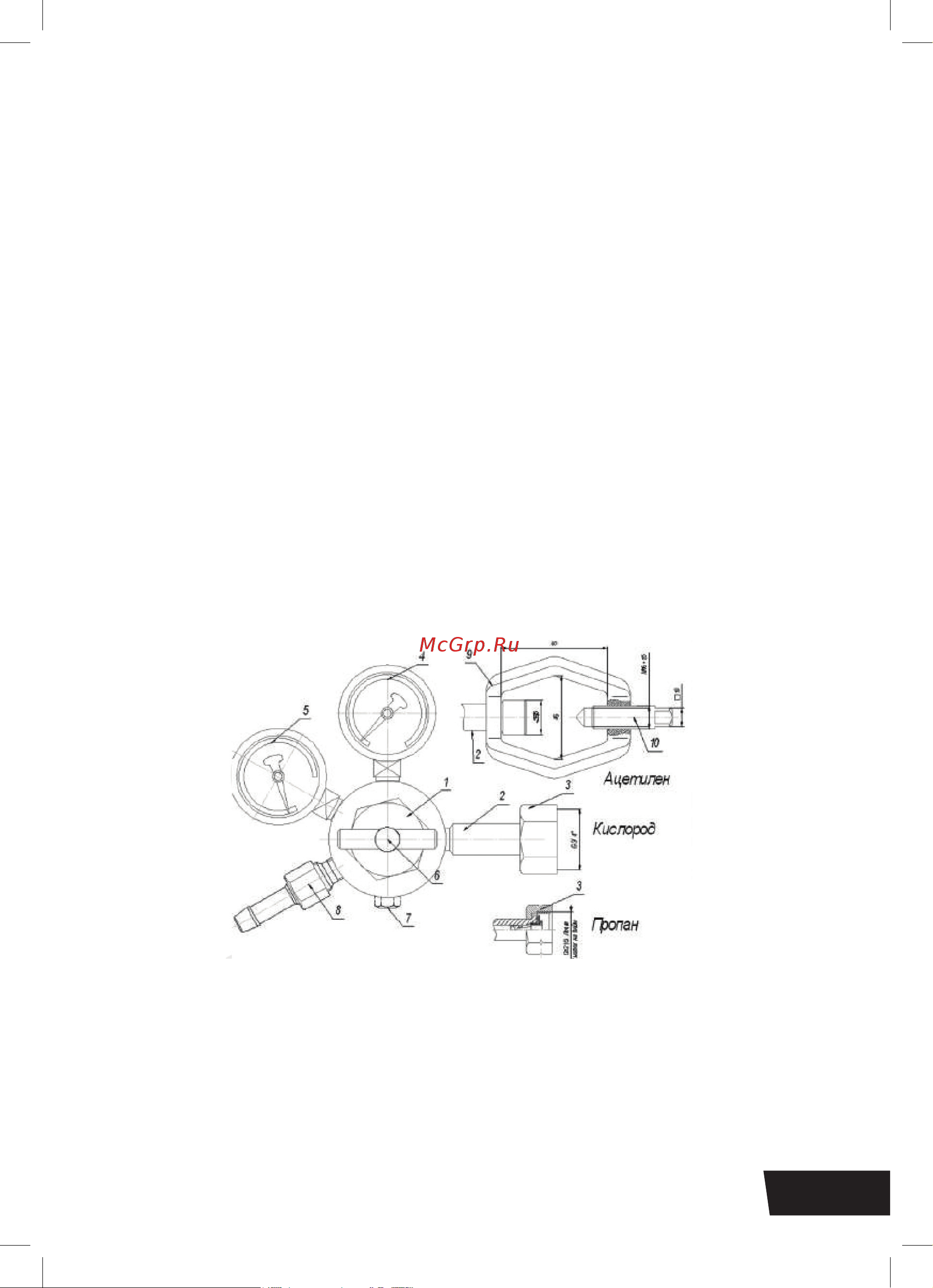

Рис. 1. Редуктор баллонный газовый малогабаритный.

1 – корпус регулятора; 2 – штуцер входной; 3 – гайка накидная; 4 –

манометр рабочего давления (кроме БПО-5М); 5 – манометр входного

давления; 6 – регулирующий винт или маховик; 7 - клапан предохра-

нительный ( кроме БПО-5М, БАО-М); 8 – штуцер выходной; 9 – хомут

для БАО; 10 – винт зажимной для БАО.
