Описание

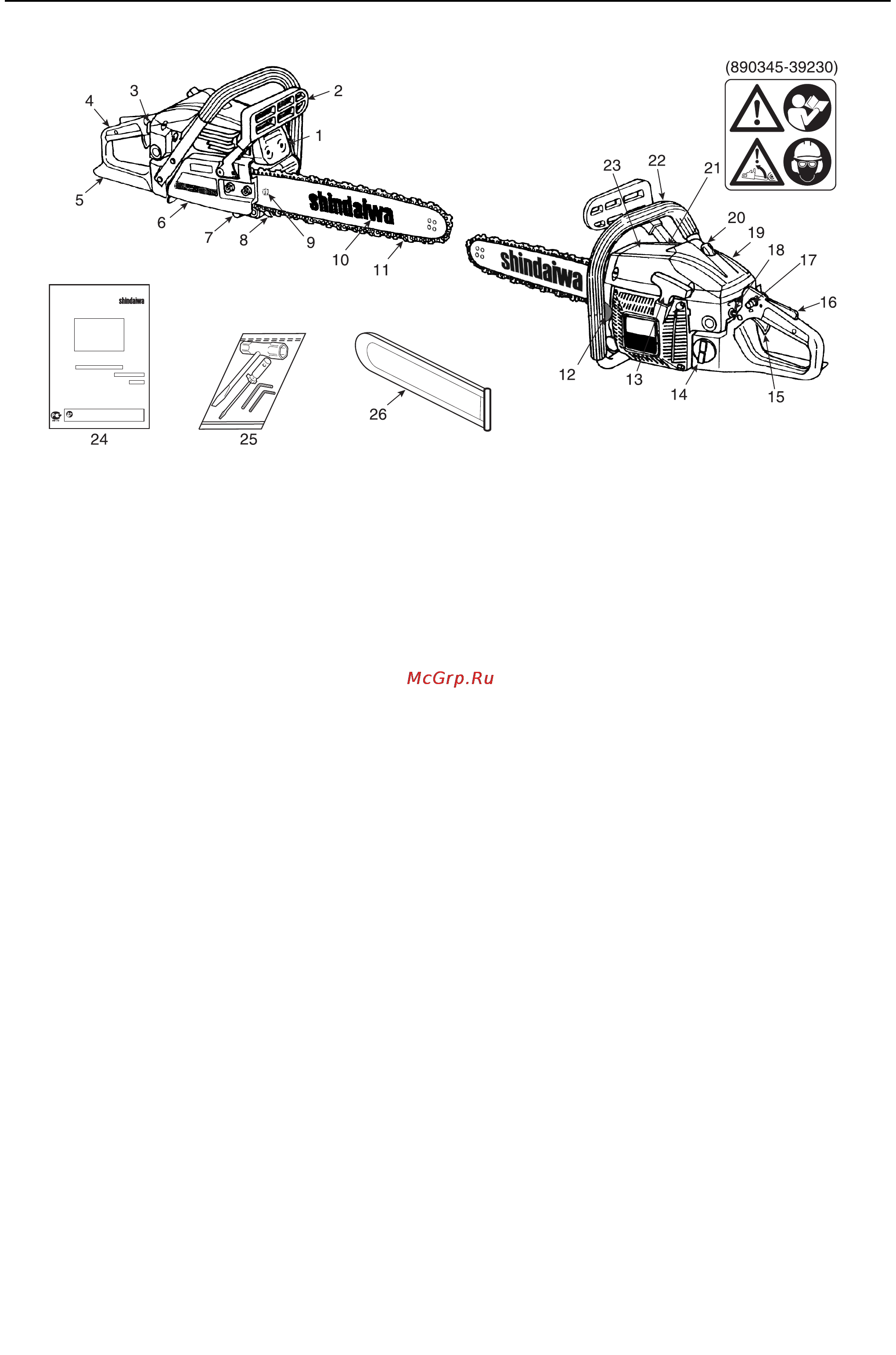

1. Глушитель - Служит для снижения шума выпуска
отработавших газов и гашения искр.
2. Передний защитный щиток - Щиток между
передней ручкой пилы и пильной цепью,
предназначенный для защиты руки от травм и
помогающий обеспечить контроль над бензопилой в
случае, если рука соскользнет с ручки.
Этот щиток используется для активизации тормоза
цепи, который предназначен
для остановки
вращения пильной цепи.
3. Ручка управления воздушной заслонкой -
Устройство для обогащения воздушно топливной
смеси в карбюраторе с целью облегчения пуска
холодного двигателя.
4. Задняя ручка (для правой руки) - Ручка для
удерживания пилы; расположена вблизи задней час-
ти кожуха двигателя.
5. Задний защитный щиток - Удлинение нижней части
задней ручки пилы
для защиты руки от цепи в случае
разрыва цепи или ее соскока с канавок пильной
шины.
6. Кожух сцепления - Защитный кожух для пильной
шины, пильной цепи, фрикционной муфты сцепления
и привода цепи (звездочки) в процессе эксплуатации.
7. Уловитель цепи - Приспособление,
предназначенное для защиты правой руки оператора
от возможного удара цепью в
случае разрыва цепи
или ее схода с направляющих канавок пильной шины
во время пиления.
8. Зубчатый упор - Приспособление, размещенное в
месте выхода пильной шины из корпуса, которое
служит точкой опоры во время контакта пилы с
деревом или бревном.
9. Регулятор натяжения цепи - Используется для
регулировки натяжения цепи.
10. Пильная шина - Деталь, на
которой держится
пильная цепь, и которая направляет цепь.
11. Пильная цепь - Используется в качестве режущего
рабочего элемента.
12. Пробка масляного бака - Служит для закрывания
масляного бака.
13. Рукоятка стартера - Служит для пуска двигателя.
14. Пробка топливного бака - Служит для закрывания
топливного бака.
15. Курок дросселя - Устройство, управляемое
нажатием пальца оператора и предназначенное
для
управления оборотами двигателя.
16. Блокировка курка дросселя - Защитное
устройство, которое нажимается для высвобождения
курка дросселя; предназначено для предотвращения
случайного нажатия на курок дросселя.
17. Фиксатор дросселя - Устройство для временной
установки дросселя в частично открытое положение
для облегчения пуска.
18. Выключатель зажигания - Приспособление для
подключения и отключения системы зажигания для
запуска и
останова двигателя.
19. Крышка воздухоочистителя - Закрывает
воздушный фильтр.
20. Фиксатор крышки воздухоочистителя - Служит
для установки крышки воздухоочистителя.
21. Предупредительная наклейка - Артикул 890345-
39230
22. Передняя ручка (для левой руки) - Ручка для
удерживания пилы; расположена на передней части
кожуха двигателя.
23. Кожух цилиндра двигателя - Решетка, через
которую проходит поток охлаждающего воздуха.
Кожух закрывает цилиндр, свечу
зажигания и
глушитель.
24. Руководство по эксплуатации - Поставляется в
комплекте с инструментом.
Прочитайте перед началом работы, чтобы усвоить
надлежащие правила техники безопасности, и
сохраните как справочное пособие.
25. Инструменты - 13 x 19 мм T-образный ключ
(комбинированная отвертка / свечной ключ), 130-мм
малая отвертка, 3-мм и 4-мм шестигранный ключ.
26. Защитный чехол для пильной шины - Съемное
приспособление
для зачехления пильной шины и
пильной цепи в процессе транспортировки и в других
случаях, когда пила не используется.
