Ats DSI 192 100528541 [23/30] 230 1 50
![Ats DSI 192 100528541 [23/30] 230 1 50](/views2/1833172/page23/bg17.png)
DSI
series
23/29
2021

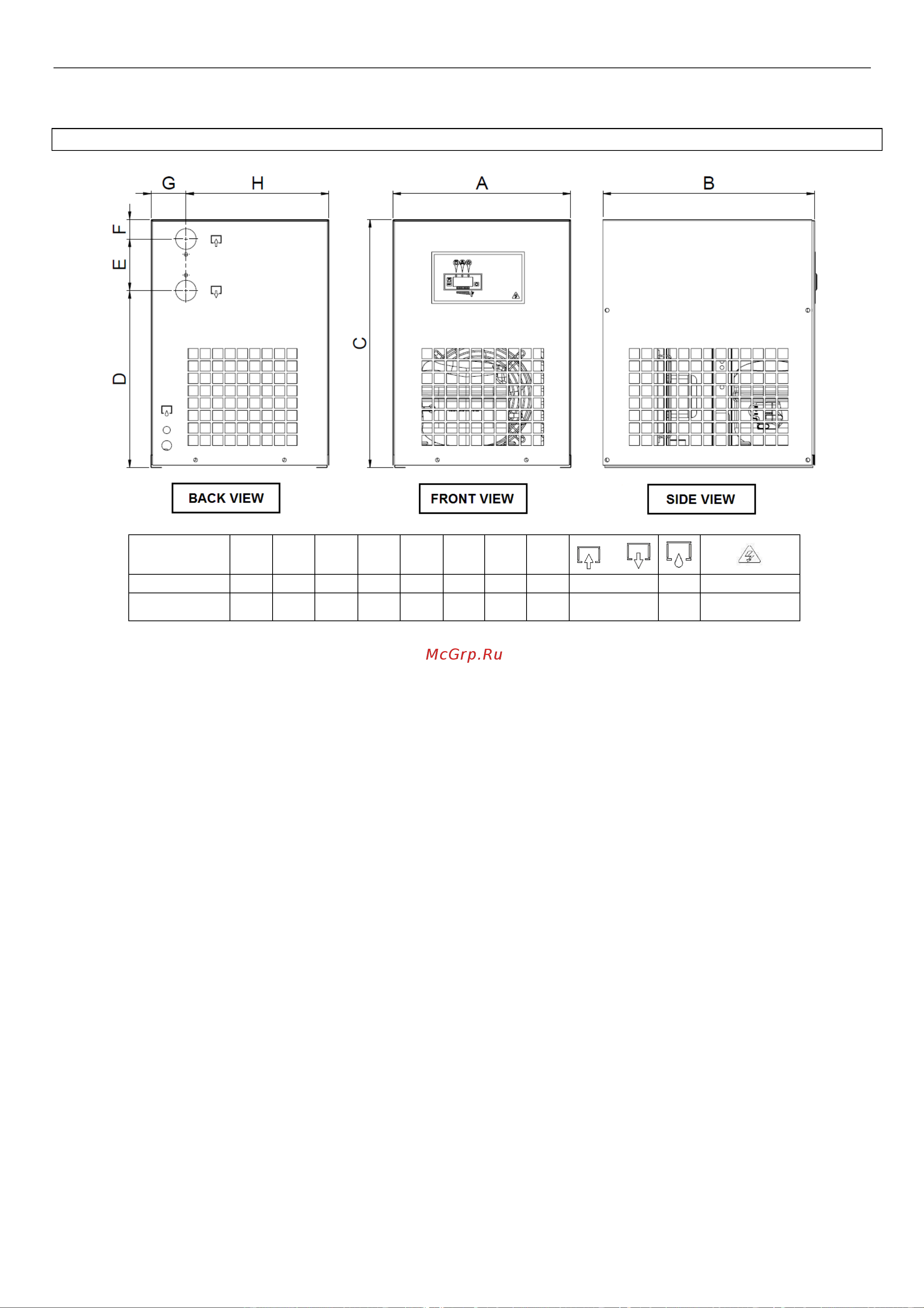

C. ГАБАРИТНЫЕ РАЗМЕРЫ ОСУШИТЕЛЕЙ
DSI 150-240
МОДЕЛЬ
A
B
C
D
E
F
G
H
&
DSI
mm
mm
mm
mm
mm
mm
mm
mm
inch
mm
V/ph/Hz
150-240
399
462
541
399
100
42
67
332
BSP 1”
6
230/1/50
