STOUT 1
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 2. Дата: 18.12.2020
4

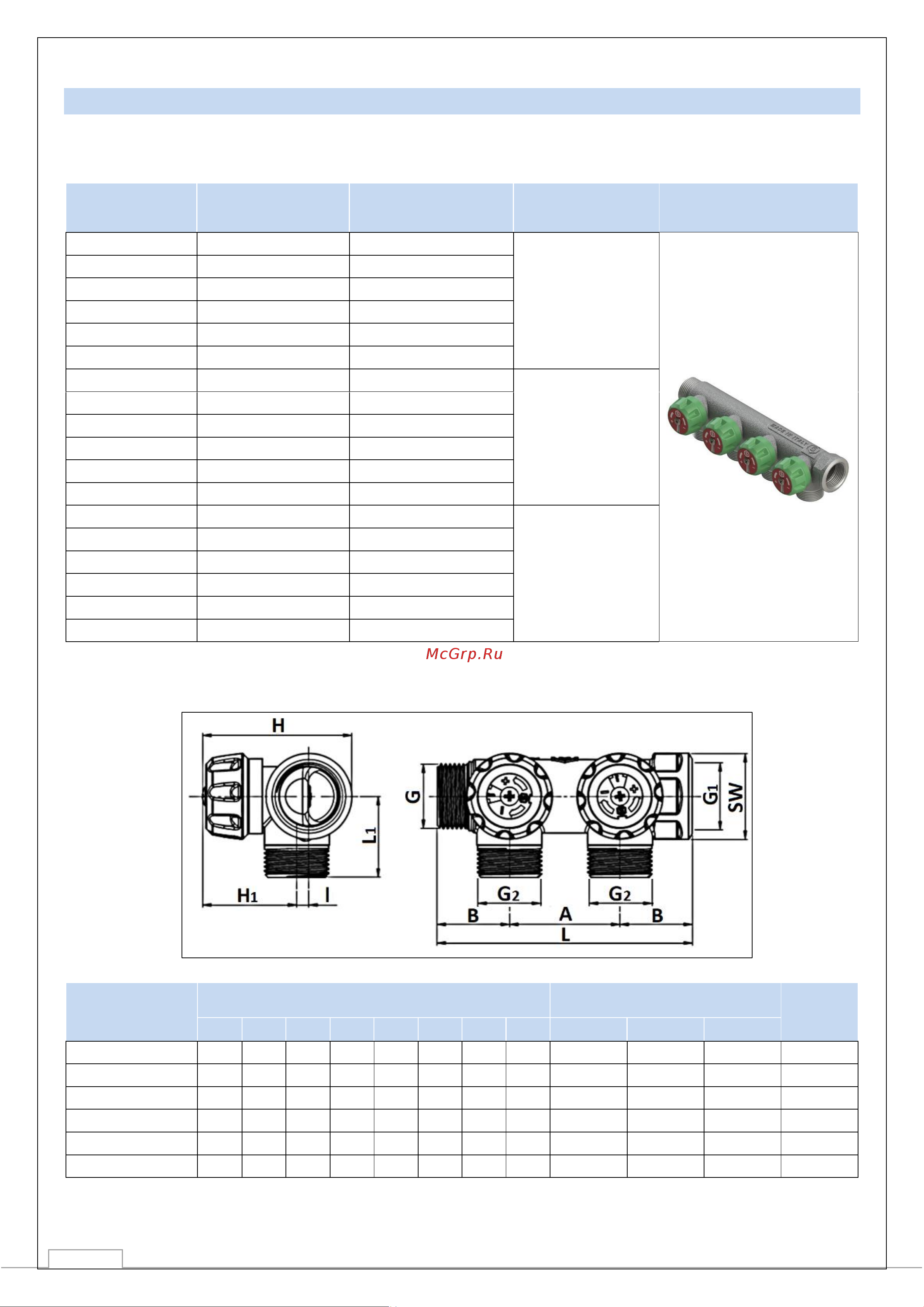

4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ
4.1. НОМЕНКЛАТУРА
АРТИКУЛ
ДИАМЕТР КОЛЛЕКТОРА,
ДЮЙМЫ
КОЛИЧЕСТВО
ВЫХОДОВ, ШТ.
ДИАМЕТР ВЫХОДОВ,
ДЮЙМЫ
ЭСКИЗ
SMB-6849-341202
3/4"
2
1/2" (под плоское
уплотнение)
SMB-6849-341203
3/4"
3
SMB-6849-341204
3/4"
4
SMB-6849-011202
1"
2
SMB-6849-011203
1"
3
SMB-6849-011204
1"
4
SMB-6850-341202
3/4"
2
1/2"
SMB-6850-341203
3/4"
3
SMB-6850-341204
3/4"
4
SMB-6850-011202
1"
2
SMB-6850-011203
1"
3
SMB-6850-011204
1"
4
SMB-6850-343402
3/4"
2
3/4" ЕК
SMB-6850-343403
3/4"
3
SMB-6850-343404
3/4"
4
SMB-6850-013402
1"
2
SMB-6850-013402
1"
3
SMB-6850-013404
1"
4
4.2. ГАБАРИТНЫЕ РАЗМЕРЫ
АРТИКУЛ
РАЗМЕРЫ, ММ
РЕЗЬБЫ РЕЗЬБЫ, ДЮЙМЫ
МАССА, КГ
L
L 1
A
B
H
H1
l
SW
G
G1
G2
SMB-6849-341202*
104
32
45
29,5
61
38,5
5
32
3/4"
3/4"
1/2"
0,454
SMB-6849-011202*
108
35
45
31,5
63
38,5
5
37
1"
1"
1/2"
0,490
SMB-6850-341202
104
32
45
29,5
61
38,5
5
32
3/4"
3/4"
1/2"
0,449
SMB-6850-011202
108
35
45
31,5
63
38,5
5
37
1"
1"
1/2"
0,485
SMB-6850-343402 (ek)
104
33
45
29,5
61
38,5
5
32
3/4"
3/4"
3/4" (ek)
0,484
SMB-6850-013402 (ek)
108
36
45
31,5
63
38,5
5
37
1"
1"
3/4" (ek)
0,516
* под плоское уплотнение, (ek) – евроконус
