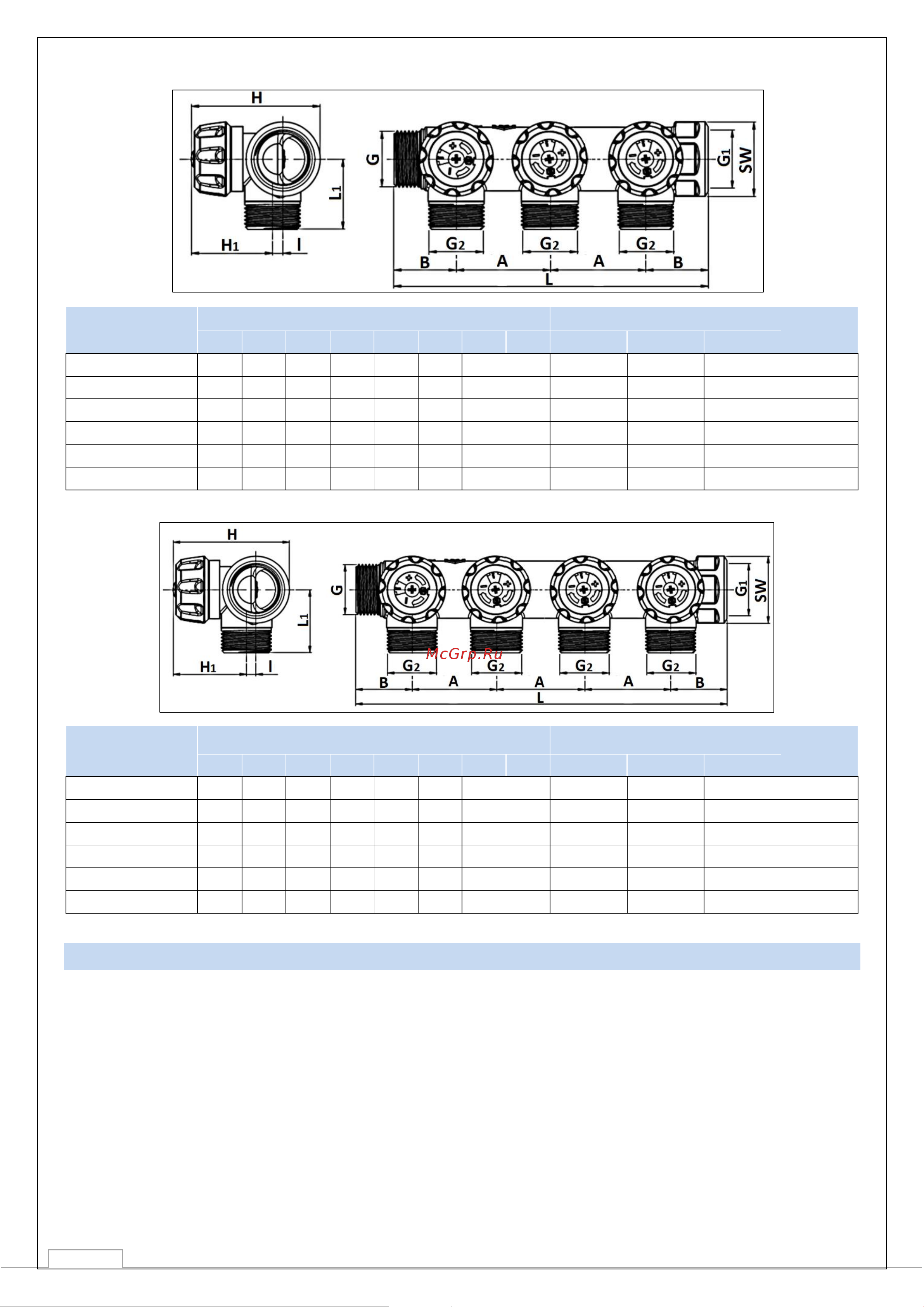

STOUT 1
Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 2. Дата: 18.12.2020
5
АРТИКУЛ
РАЗМЕРЫ, ММ
РЕЗЬБЫ РЕЗЬБЫ, ДЮЙМЫ
МАССА, КГ
L
L 1
B
H
H1
SW
G
G1
G2
SMB-6849-341203*
149
32
29,5
61
38,5
5
32
3/4"
3/4"
1/2"
0,624
SMB-6849-011203*
153
35
31,5
63
38,5
5
37
1"
1"
1/2"
0,749
SMB-6850-341203
149
32
29,5
61
38,5
5
32
3/4"
3/4"
1/2"
0,615
SMB-6850-011203
153
35
31,5
63
38,5
5
37
1"
1"
1/2"
0,744
SMB-6850-343403 (ek)
149
33
29,5
61
38,5
5
32
3/4"
3/4"
3/4" (ek)
0,664
SMB-6850-013403 (ek)
153
36
31,5
63
38,5
5
37
1"
1"
3/4" (ek)
0,789
* под плоское уплотнение, (ek) - евроконус
АРТИКУЛ
РАЗМЕРЫ, ММ
РЕЗЬБЫ РЕЗЬБЫ, ДЮЙМЫ
МАССА, КГ
L
L 1
B
H
H1
SW
G
G1
G2
SMB-6849-341204*
194
32
29,5
61
38,5
5
32
3/4"
3/4"
1/2"
0,868
SMB-6849-011204*
198
35
31,5
63
38,5
5
37
1"
1"
1/2"
0,917
SMB-6850-341204
194
32
29,5
61
38,5
5
32
3/4"
3/4"
1/2"
0,853
SMB-6850-011204
198
35
31,5
63
38,5
5
37
1"
1"
1/2"
0,906
SMB-6850-343404 (ek)
194
33
29,5
61
38,5
5
32
3/4"
3/4"
3/4" (ek)
0,938
SMB-6850-013404 (ek)
198
36
31,5
63
38,5
5
37
1"
1"
3/4" (ek)
1,048
* под плоское уплотнение, (ek) - евроконус
5. РЕКОМЕНДАЦИИ МОНТАЖУ И ЭКСПЛУАТАЦИИ
Монтаж коллекторов в трубопроводной системе должен выполняться квалифицированными
специалистами;
Распределительные коллекторы с регулировочно-отсечными клапанами STOUT должны
эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте;
Коллекторы STOUT могут устанавливаться свободно на стене или размещаться в коллекторных
шкафах (см. технический каталог раздел «Шкафы SCC для распределительных коллекторов»). Шкаф
не только выполняет декоративную функцию, скрывая оборудование и трубы, но и защищает их от
случайных механических повреждений;
Для уплотнения резьбы коллектора могут использоваться любые материалы, разрешенные (СП
73.13330.2012) «Внутренние санитарно-технические системы зданий»;
