Регуляторы расхода газа предназначены для

понижения давления газа и автоматического

поддержания постоянным заданного расхо-

да при питании постов и установок в среде

защитных газов.

• У-30/АР-40-5 МИНИ – регулятор углекис-

лотный и аргоновый

• АР-40 МИНИ – регулятор аргоновый

• Г-70 МИНИ – регулятор гелиевый

Регуляторы расхода газа изготавливаются

в соответствии с требованиями технических

условий ТУ 3645-003-54288960-2009, ГОСТ

12.2.008 и ГОСТ 13861. Регуляторы расхода

газа выпускаются в климатическом испол-

нении УХЛ2 для типа атмосферы II и группы

условий эксплуатации – 3 по ГОСТ 15150, для

работы в интервале температур от +5°С до

+50°С.

НАЗНАЧЕНИЕ

КОМПЛЕКТ ПОСТАВКИ

ПРАВИЛА ЭКСПЛУАТАЦИИ

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Регулятор расхода газа 1 шт.

Прокладка входного штуцера 1 шт.

Паспорт и руководство по эксплуатации 1 шт.

ПРИМЕЧАНИЕ: Допускается прикладывать

отдельно (в общей упаковке): ниппель, гайку

накидную для крепления ниппеля и регулиру-

ющий маховик или винт.

Перед присоединением регулятора расхода

газа к баллону необходимо убедиться в ис-

правности манометра и уплотняющей про-

кладки на входном штуцере. Проверьте на-

личие фильтра во входном штуцере, а также

проверьте качество уплотняющих поверхно-

стей ниппеля. Присоедините регулятор рас-

хода газа к баллону, к выходному ниппелю

присоедините устройство потребления и

перекройте расход газа. Установите макси-

мальное показание по указателю расхода.

Регуляторы расхода газа присоединяются к

источнику питания через входной штуцер 2

накидной гайкой G 3/4” 3. Понижение давле-

ния газа, поступающего в регулятор из бал-

лона, происходит путем его одноступенчато-

го расширения при прохождении через зазор

между седлом и редуцирующим клапаном

в камеру рабочего давления. Необходимый

расход газа устанавливается вращением ре-

гулирующего винта 5 и измеряется маноме-

тром 4. В корпусе регуляторов расхода газа

1 установлен предохранительный клапан 6,

соединенный с рабочей камерой. Регулято-

ры расхода газа имеют выходной штуцер 7

с ниппелем под резинотканевый рукав Ø 9/6

мм.

У регулятора У-30/АР-40-5 МИНИ манометр

(указатель расхода) имеет две цветные шка-

лы:

• Красная – расход в л/мин для газа Аргона

(Ar).

• Черная шкала – расход в л/мин для Угле-

кислоты (СО2).

415

68 7 3

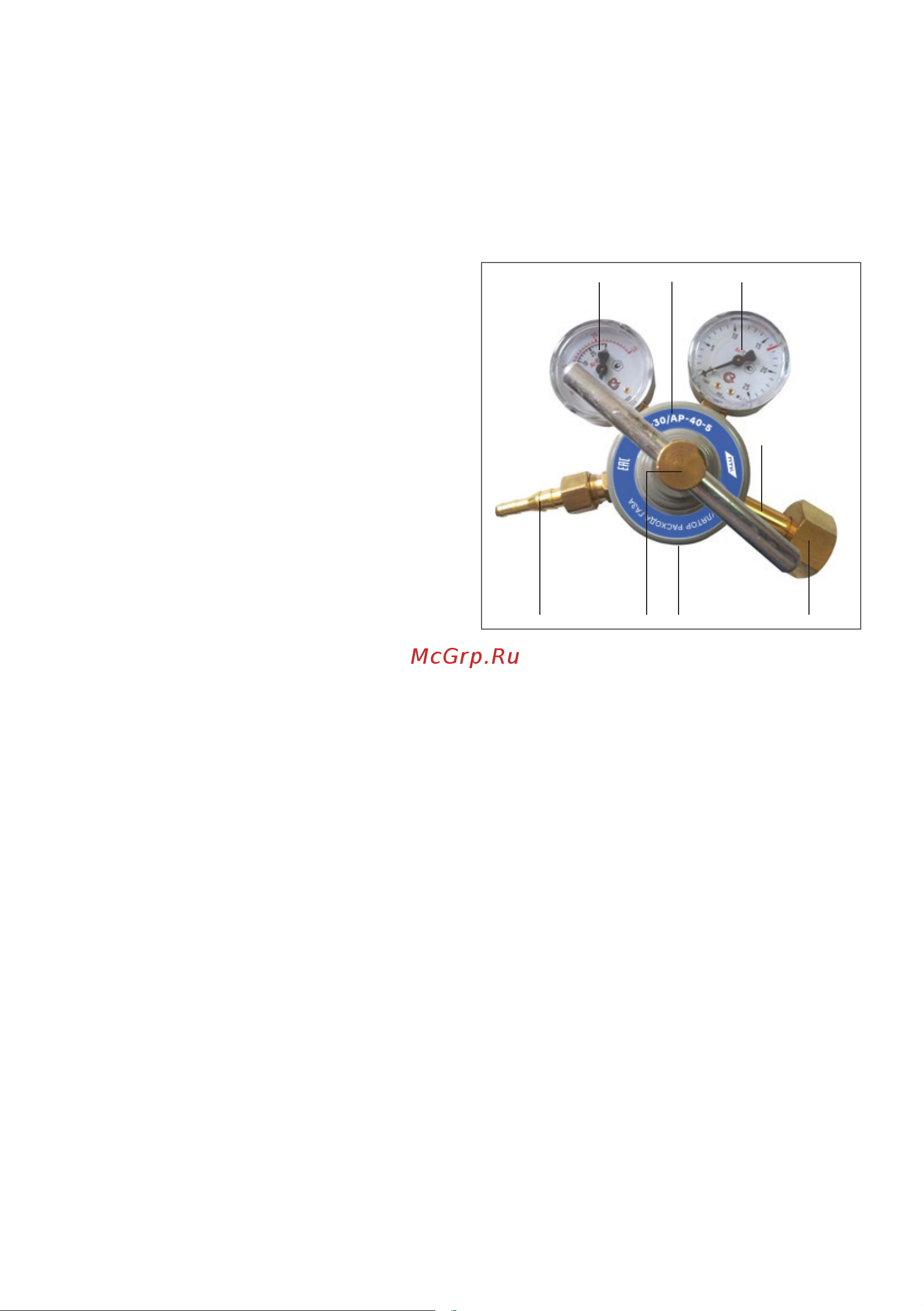

Регулятор расхода газа:

1. Корпус регулятора.

2. Штуцер входной.

3. Гайка накидная G 3/4”.

4. Манометр высокого давления

5. Манометр-расходометр низкого давления

6. Регулирующий винт или маховик.

7. Клапан предохранительный.

8. Штуцер выходной с ниппелем 6/9.
