Регуляторы расхода газа предназначены для
понижения давления газа и автоматического
поддержания постоянным заданного расхо-
да при питании постов и установок в среде
защитных газов.
Регуляторы расхода газа изготавливаются
в соответствии с требованиями технических
условий ТУ 3645-003-54288960-2009, ГОСТ
12.2.008 и ГОСТ 13861. Регуляторы расхода
газа выпускаются в климатическом испол-
нении УХЛ2 для типа атмосферы II и группы
условий эксплуатации – 3 по ГОСТ 15150, для
работы в интервале температур от +5°С до
+50°С.
НАЗНАЧЕНИЕ
КОМПЛЕКТ ПОСТАВКИ
ПРАВИЛА ЭКСПЛУАТАЦИИ
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Регулятор расхода газа 1 шт.
Прокладка входного штуцера 1 шт.
Руководство по эксплуатации 1 шт.
ПРИМЕЧАНИЕ: Допускается прикладывать
отдельно (в общей упаковке): ниппель, гайку
накидную для крепления ниппеля и регулиру-
ющий маховик или винт.
Перед присоединением регулятора расхода
газа к баллону необходимо убедиться в ис-
правности манометра и уплотняющей про-
кладки на входном штуцере. Проверьте на-
личие фильтра во входном штуцере, а также
проверьте качество уплотняющих поверхно-
стей ниппеля.
Присоедините регулятор расхода газа к
баллону, к выходному ниппелю присоеди-
ните устройство потребления и перекройте
расход газа. Установите максимальное по-
казание по указателю расхода. Проверьте
герметичность соединений. Для этого за-
кройте вентиль баллона и проконтролируйте
показания манометров входного давления и
рабочей камеры (показания манометров не
должны изменяться).
Регуляторы расхода газа присоединяются
к источнику питания через входной штуцер
(2) накидной гайкой G 3/4-В (3). Понижение
давления газа, поступающего в регулятор
из баллона, происходит путем его односту-
пенчатого расширения при прохождении
через зазор между седлом и редуцирую-
щим клапаном в камеру рабочего давления.
Необходимый расход газа устанавливается
вращением регулирующего винта (5) и из-
меряется манометром (4). В корпусе регу-
ляторов расхода газа (1) установлен пре-
дохранительный клапан (6), соединенный с
рабочей камерой. Регуляторы расхода газа
имеют выходной штуцер (7) с ниппелем под
резинотканевый рукав Ø 9/6 мм.

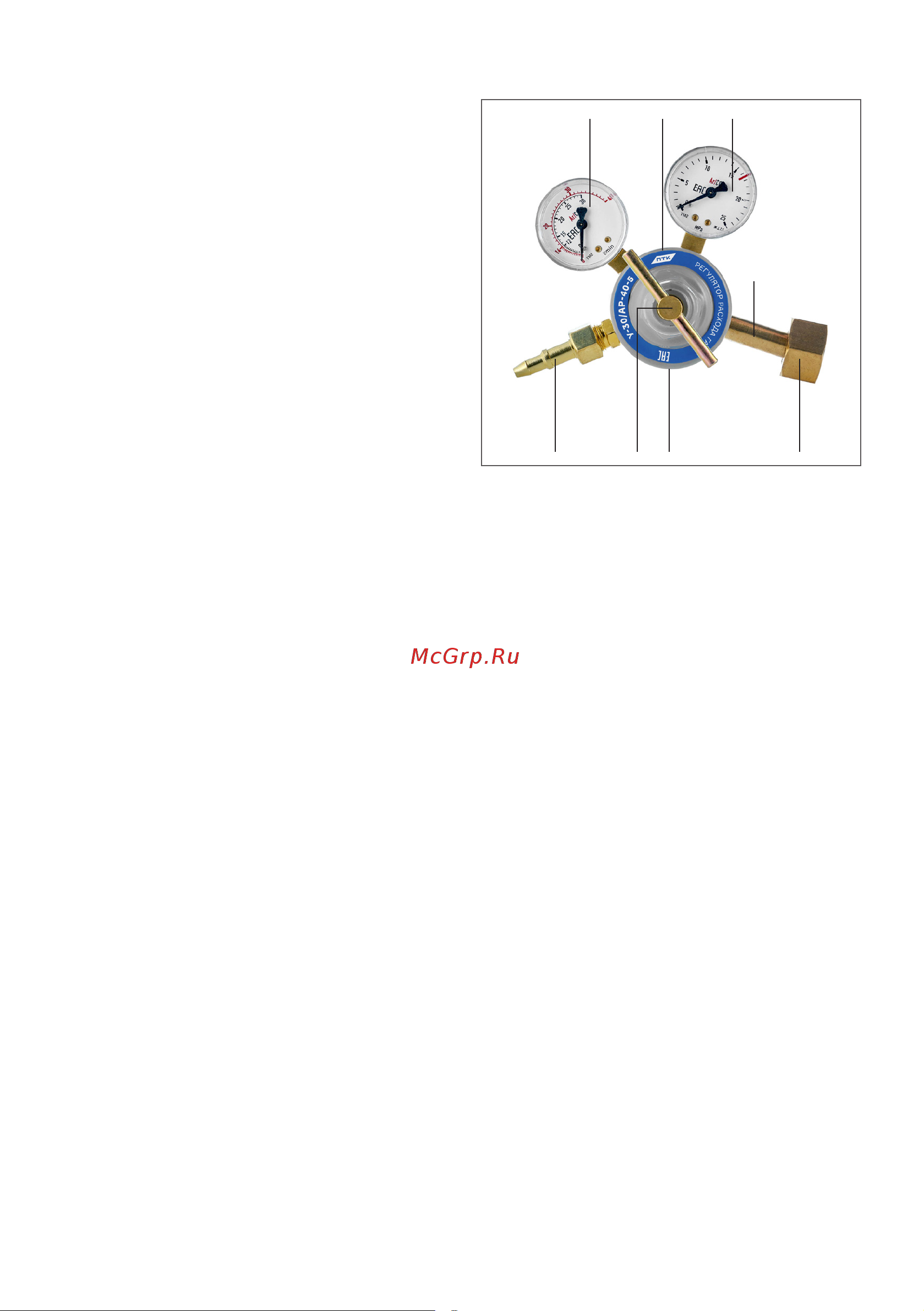

Регулятор расхода газа:
1. Корпус регулятора.
2. Штуцер входной.
3. Гайка накидная G 3/4-В.
4. Манометр высокого давления
5. Манометр-расходометр низкого давления
6. Регулирующий винт или маховик.
7. Клапан предохранительный.
8. Штуцер выходной с ниппелем 6/9.
2
415
68 7 3
