5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

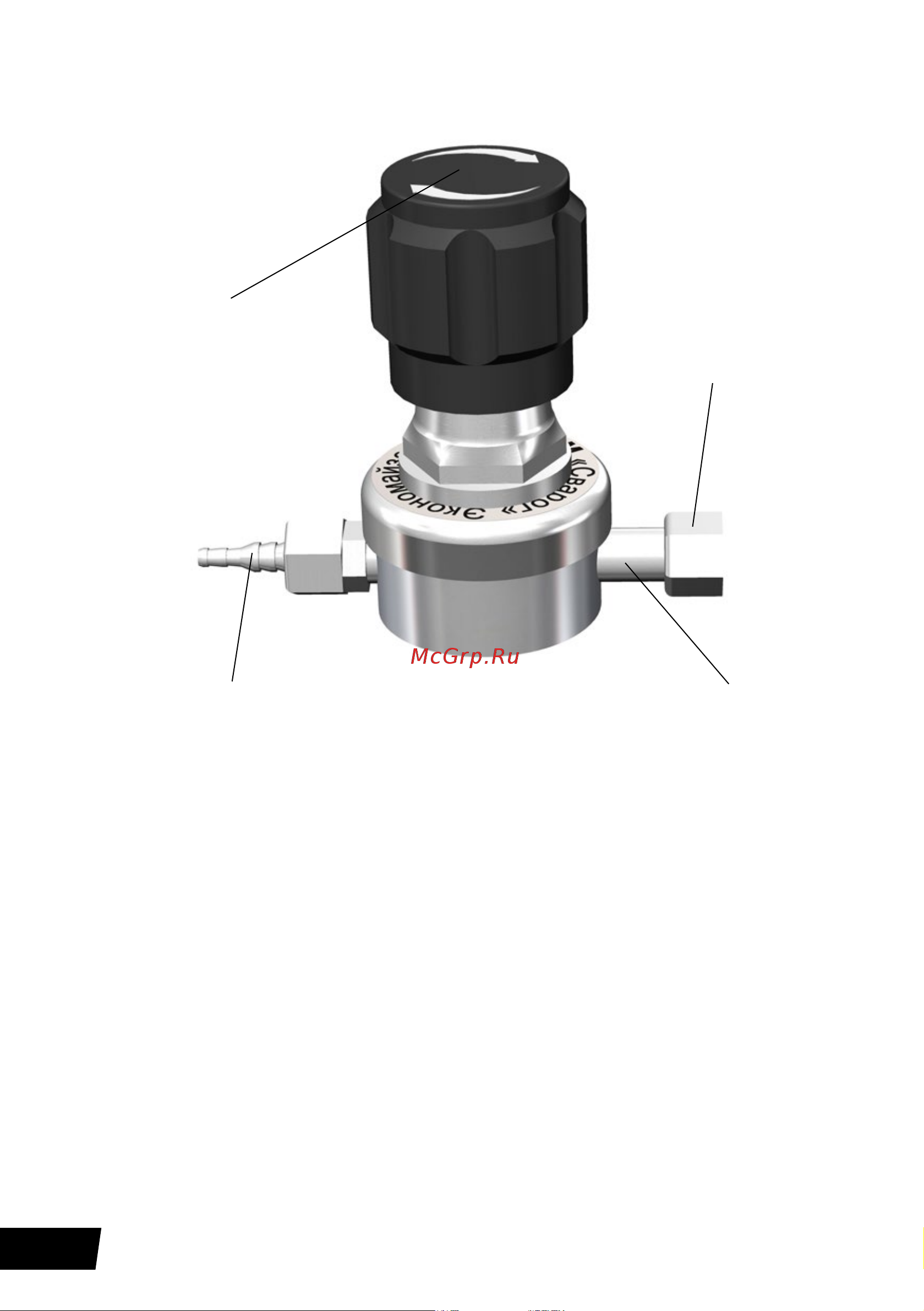

Рис. 1. Экономайзер Р1.

1) Штуцер входной. 2) Накидная гайка. 3) Винт регулировочный. 4) Ниппель универсальный.

Экономайзер Р1 присоединяется к выходному штуцеру редуктора/регулятора через

входной штуцер (1) накидной гайкой (2) с резьбой М16х1,5. Далее газ попадает в камеру

редуцирования и происходит понижение давления до 0,35 МПа. Требуемый расход газа уста-

навливается вращением регулировочного винта (3).

Отбор газа происходит через ниппель универсальный (4).
