5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Регуляторы расхода присоединяются к источнику питания газом через входной штуцер

накидной гайкой с резьбой G¾

Понижение давления газа, поступающего в регулятор из баллона, происходит путем одно-

ступенчатого расширения его при прохождении через зазор между седлом и редуцирующим

клапаном в камеру рабочего давления. Необходимый расход газа устанавливается вращени-

ем регулирующего (задаточного) винта и измеряется датчиком расхода газа.

На регулятор в качестве индикатора установлен датчика расхода, показания которого

соответствуют выбранному регулировочным (задаточным) винтом расходу газа. В корпусе

регулятора установлен предохранительный клапан, соединенный с рабочей камерой, и от-

регулированный на начало выпуска газа при превышении давления, указанного в Разделе 3.

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется ре-

зинотканевый рукав диаметром 6,3 мм или 9 мм по ГОСТ 9356-75.

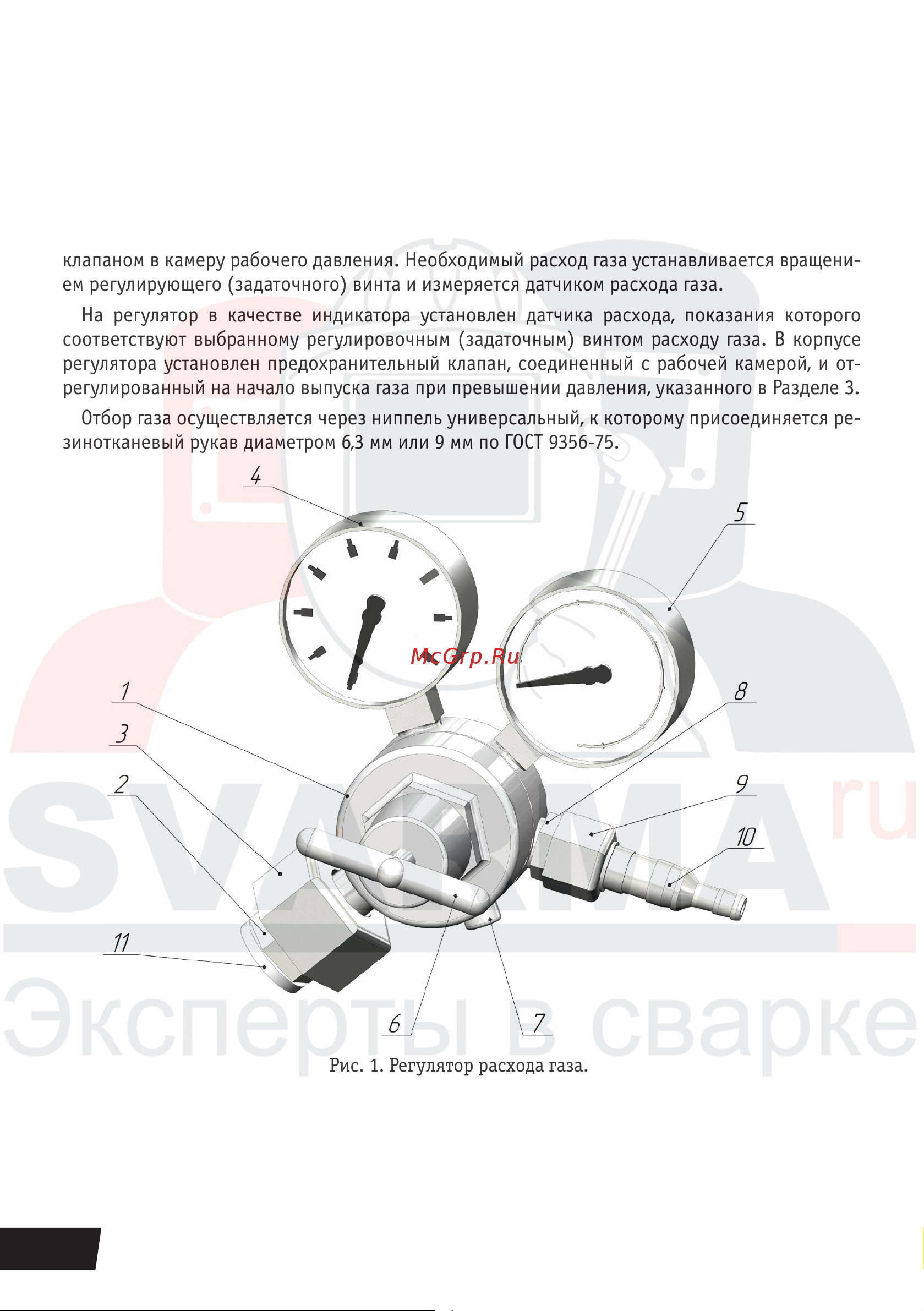

Рис. 1. Регулятор расхода газа.

1) Корпус регулятора. 2) Штуцер входной. 3) Гайка накидная. 4) Манометр входного давления.

5) Датчик расхода. 6) Регулировочный (задаточный) винт. 7) Клапан предохранительный.

8) Штуцер выходной с калиброванным отверстием. 9) Накидная гайка.

10) Ниппель универсальный. 11) Прокладка.
