Руководство по эксплуатации
www.zubr.ru
|
6
Перед работой необходимо проверить четкость
работы магнитного пускателя путем кратковре-
менного его включения и выключения и произ-
вести пробный запуск станка вхолостую на 1-2
минуты. Обратить внимание на вращение стро-
гального барабана (не должно быть вибрации),
работу редуктора (не должно быть стука, шума,
вибрации), исправность электропривода (от-
сутствие дыма, запаха горелой изоляции, повы-
шенного искрения щеточного узла).

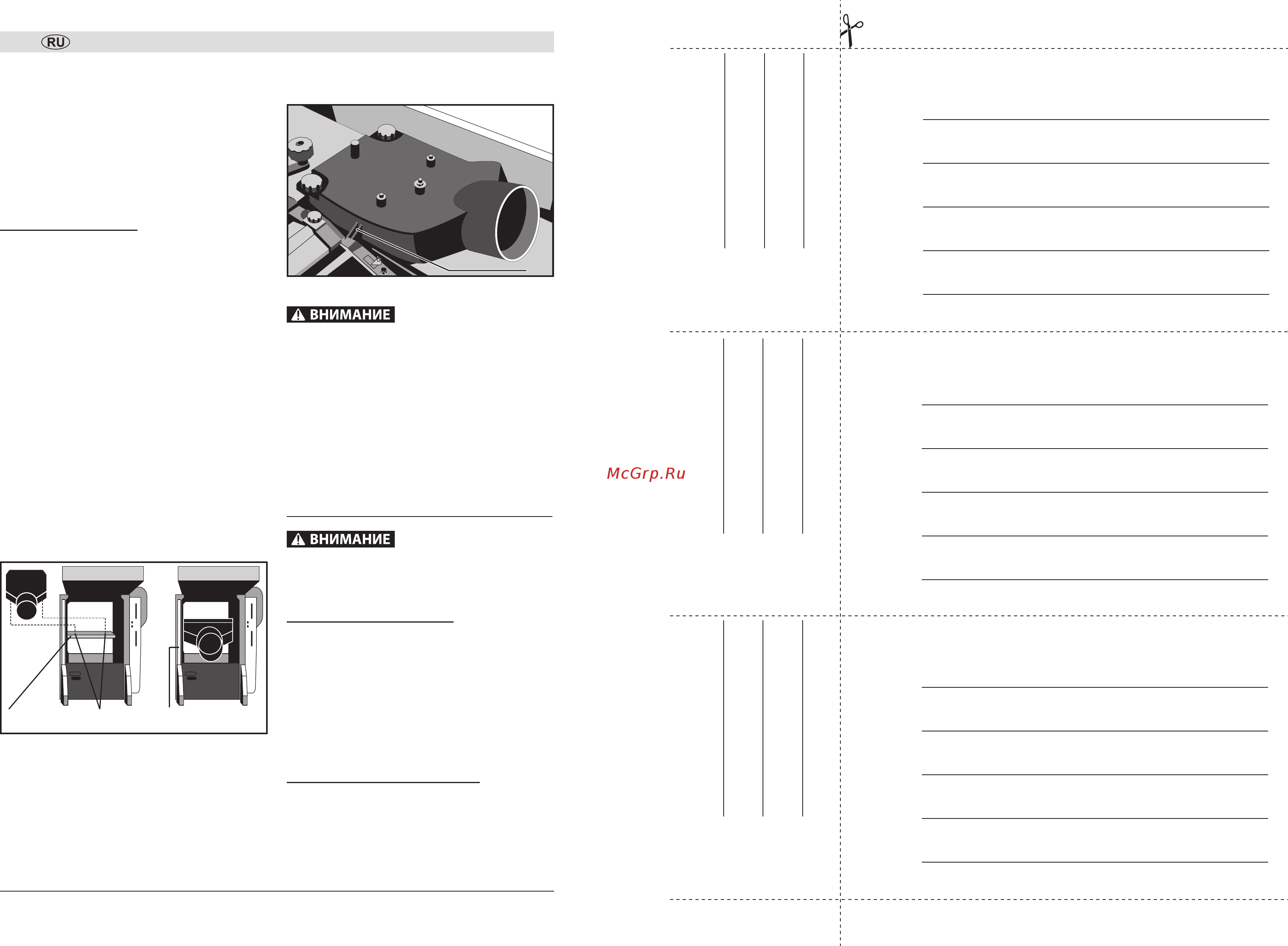

Монтаж пылесборника:
Для строгания:
` Пылесборник устанавливается (изначально
вставляется боком и потом разворачивается)
при полностью опущенном рабочем столе 2.
Вращая рукояткой 7 опустите рабочий стол
до упора вниз.
` Выверните барашковые гайки из пыле-
сборника.
` Установите пылесборник сверху рабочего
стола рейсмуса так, чтобы винты, запрессо-
ванные в пылесборник, вошли в отверстия
рабочего стола. Снизу рабочего стола закру-
тите барашковые гайки.
` Поднимите рабочую платформу вверх до упора
так, чтобы толкатель 20 пылесборника 3 на-
давил на рычаг концевого выключателя нахо-
дящегося с правой стороны стола.
` К выходному патрубку пылесборника присо-
едините промышленный пылесос.
рабочий
стол рейсмуса
крепежные
отверстия
шкала
Рис.3
Для рейсмусования:
` Установите пылесборник на рабочем столе
над строгальным валом так, чтобы винты
пылесборника вошли в крепежные отверстия
на столе, а толкатель 20 на пылесборнике по-
пал в гнездо с правой стороны станка и зам-
кнул контакты включения. Закрепите пылес-
борник при помощи винтов.
` К выходному патрубку подсоедините про-
мышленный пылесос.
20
Рис. 4
Перед любыми ремонтными и регулиро-
вочными работами необходимо отключить
станок, переведя выключатель в положе-
ние «О» и отсоединив вилку шнура питания
от розетки электросети.
Включайте станок после регулировочных
или ремонтных работ, убрав весь инстру-
мент и приняв все меры предосторожности.
Подготовка к работе
Все работы по настройке и обслуживанию
станка производятся при отключенном
от электросети вилки.
Установка защитной планки:
Защитная планка предназначена для закрытия
участка строгального барабана, не используе-
мого для строгания заготовки.
Установите кронштейн 10 защитной планки
на шпильку и зафиксируйте его фиксирующим
винтом 15. С помощью винтов 13, 14 можно ре-
гулировать положение защитной планки.
Установка параллельного упора:
На приемном столе станка располагаются от-
верстия для крепления параллельного упора.
Разместите параллельный упор так, чтобы кре-
пежные отверстия на нем и на строгальном сто-
ле совпали. Закрепите упор при помощи винтов
крепления входящих в комплект. Для того, что-
