5. РАСПАКОВКА РЕЙСМУСОВОГО СТАНКА

• Распакуйте и тщательно осмотрите станок на предмет механических дифектов. Полностью ознакомьтесь со

всеми его функциями

• Убедитесь, что все части станка на месте и находятся в хорошем состоянии. Если какие-либо детали

отсутствуют или повреждены, замените их, прежде чем использовать рейсмусовый станок

ПЕРЕД ИСПОЛЬЗОВАНИЕМ СТАНКА

ПРЕДУПРЕЖДЕНИЕ: ВСЕГДА отключайте станок от источника электрического питания перед выполнением

каких-либо регулировок, проверок, технического обслуживания или чистки.

ПРЕДУПРЕЖДЕНИЕ: ПРИ настройке или монтаже режущих частей станка всегда надевайте подходящие

перчатки, защищающие от порезов.

6. УСТАНОВКА РЕЙСМУСОВОГО СТАНКА

НАСТОЛЬНАЯ УСТАНОВКА СТАНКА

• Установите рейсмусовый станок на твердую плоскую поверхность таким образом, чтобы стол был

горизонтальным и станок не мог опрокинуться

• Если стианок предполагается использовать в стационарном режиме, рекомендуется закрепить его на

жесткой рабочей поверхности следующим образом:

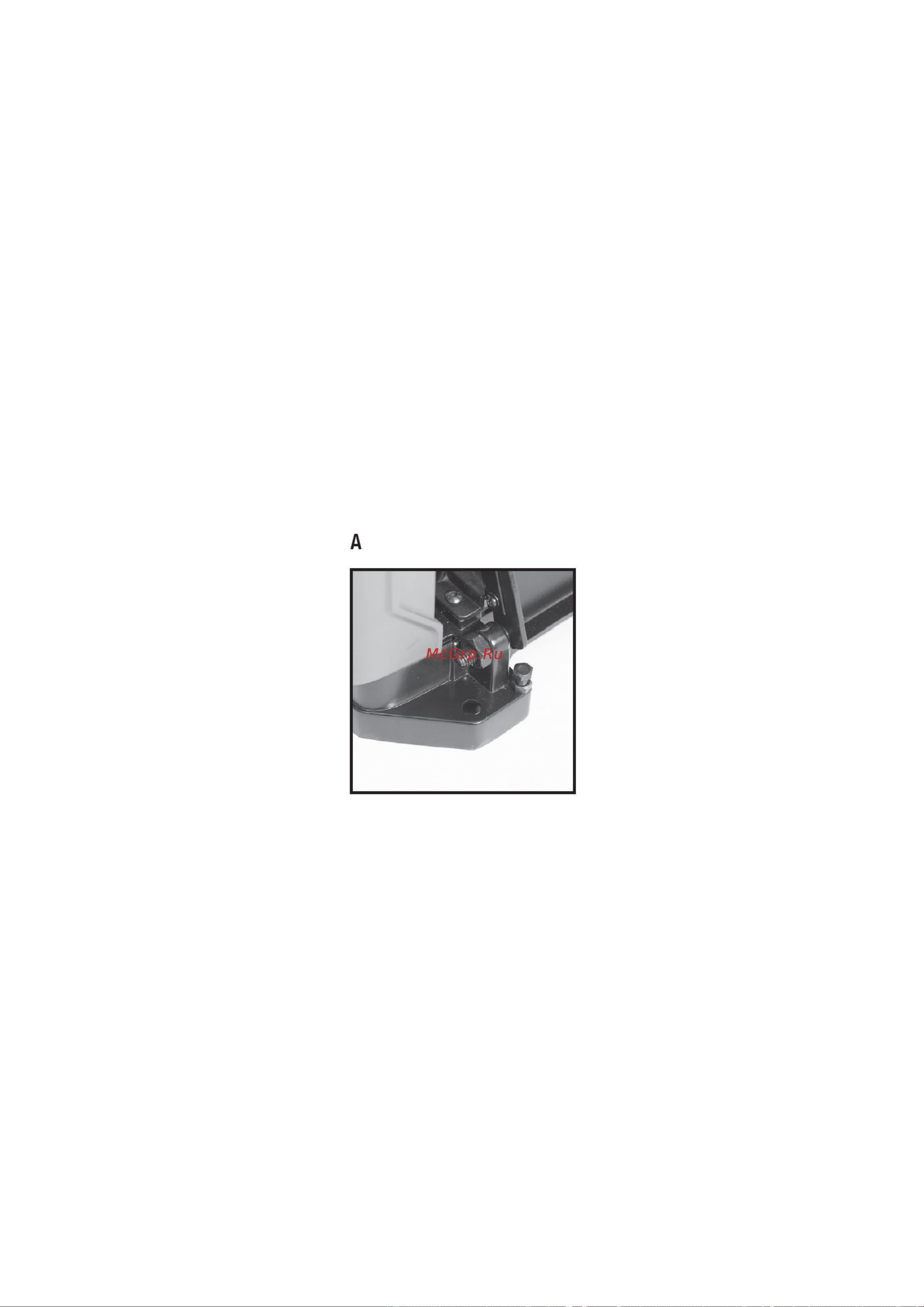

1. Используйте отверстия в основании станка (изображение А) в качестве шаблона, чтобы отметить и

просверлить четыре отверстия в предполагаемой монтажной поверхности (например, на верстаке).

Закрепите устройство в нужном положении с помощью больших болтов, шайб и гаек (не входят в комплект

поставки).

2. Если предполагается, что станок будет использовалься как более портативный, прикрепите к основанию

фанеру, которую можно легко закрепить и снять с различных монтажных поверхностей

3. При использовании болтов убедитесь, что они достаточно длинные, чтобы прикрепить станок к верстаку

или фонере для надежного крепления

УСТАНОВКА РУКОЯТКИ РЕГУЛИРОВКИ ВЫСОТЫ РЕЖУЩЕГО ВАЛА

Установите рукоятку регулировки высоты режущего вала (9) в нужное положение с правой стороны станка:

1. Навинтите пружинную шайбу на болт крепления рукоятки (7).

2. Установите рукоятку на подъемный винт (изображение В).
