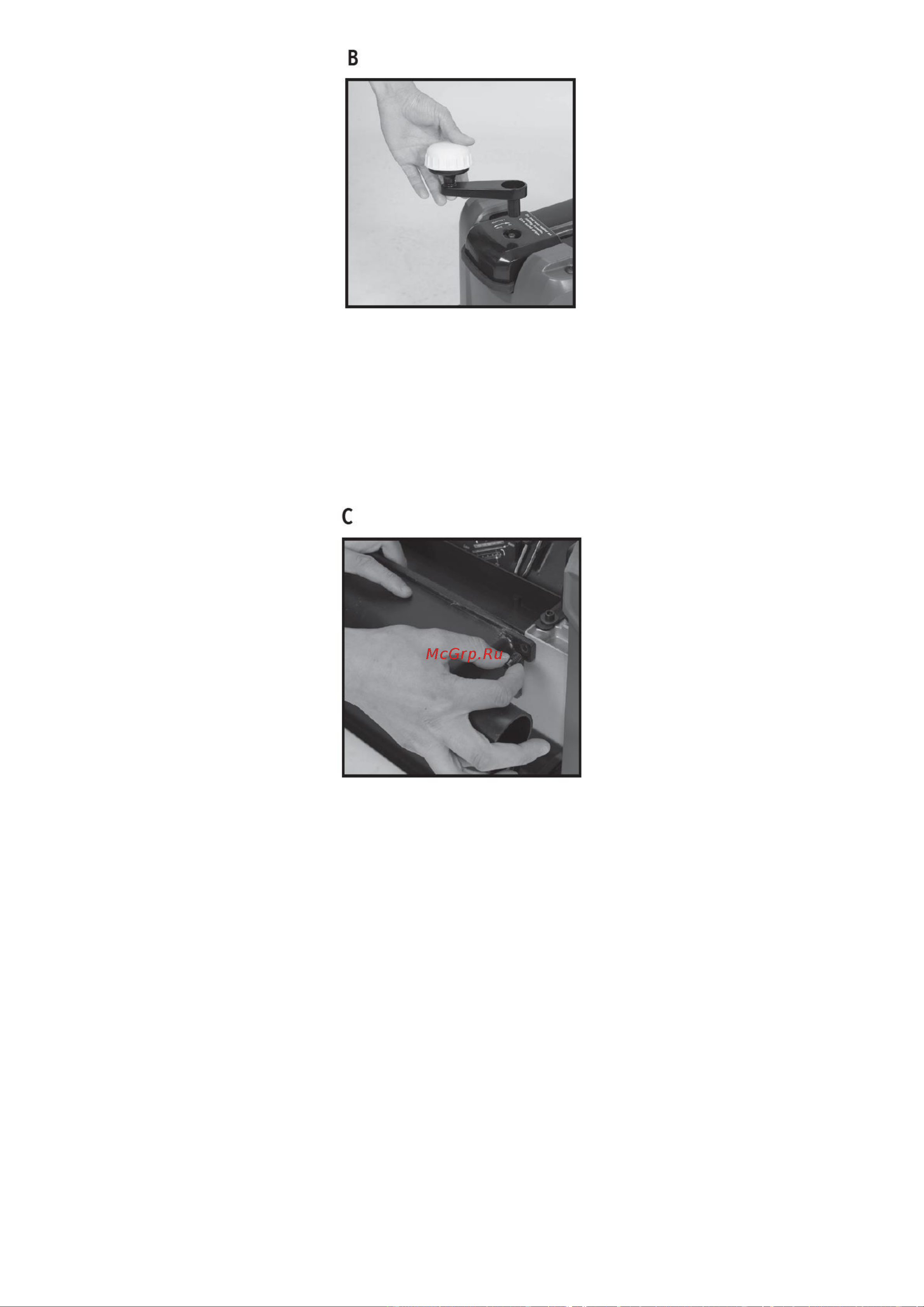

3. С помощью болта крепления рукоятки зафиксируйте рукоятку в нужном положении. С помощью

шестигранного ключа (15) затяните болт.

4. Вставьте фиксирующий колпачок рукоятки (8), чтобы скрыть фиксатор.

УСТАНОВКА ПАТРУБКА АСПИРАЦИИ ОПИЛОК.

• Патрубок аспирации опилок (5) может быть установлен для удаления отходов с любой стороны станка

1. С помощью 2 винтов с шестигранной головкой для патрубка аспирации (6) установите патрубок аспирации

на роликовую раму (1), используя положения крепления патрубка (18) (изображение C)

2. Зафиксировав паьрубок в нужном положении, подсоедините шланг системы вытяжки.

3. Перед использованием станка подключите к нему систему пылеудаления.

ПРОВЕРКА УРОВНЯ ПАРАЛЛЕЛЬНОСТИ РЕЖУЩЕГО ВАЛА

Корпус ролика (1) выровнен и проверен на заводе-изготовителе. Однако во время транспортировки и

погрузочно-разгрузочных работ он может потребовать дополнительных настроек.

Если корпус ролика находится не на одном уровне основным (центральным) рабочим столом (11), это

приведет к получению конического реза, при котором толщина одной стороны заготовки отличается от

толщины другой. Это также может привести к неравномерному износу ножей.

Проверьте правильность выравнивания ножей с помощью пробного прогона: пропустите по два куска

заготовки через каждую сторону (левую и правую) станка.

Измерьте и сравните результаты, чтобы убедиться в правильности выравнивания ножей и/или определить

требуемую величину коррекции.
