7

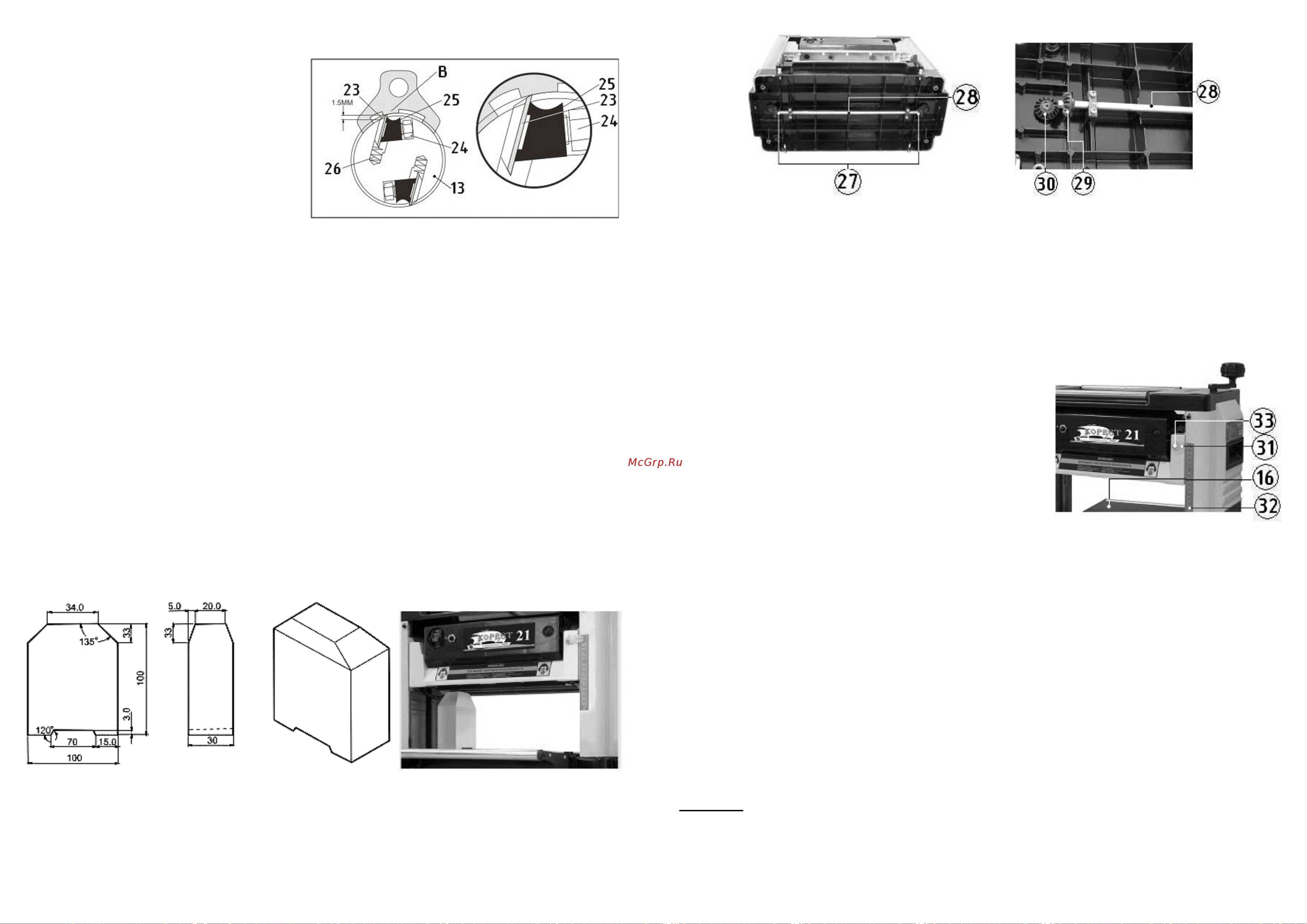

12. 2. Демонтаж и монтаж ножей на строгальном валу, установка высоты ножей
12.2.1. Демонтируйте защитный кожух (12), открутив барашковые гайки (21), Рис.10.
12.2.2. Ослабьте прижимную планку (22) и нож (23),
вращая фиксирующие винты (24) по часовой
стрелке, Рис. 11, 12. Ножи (23) подпружинены и
выйдут из паза, как только узел фиксации ослаб-
нет.
12.2.3. Извлеките прижимную планку (25) и нож
(23). Следите за тем, чтобы пружины (26), под-
пирающие ножи (23) в пазах, не были утеряны.
Завершив работы, для которых пришлось
демонтировать ножи, необходимо провести
обратную операцию –
установить ножи на
место.
Рис.12
12.2.4. Убедитесь, что все пружины (26), подпирающие ножи (23) в пазах строгального вала (13),
находятся на
месте.
12.2.5. Установите прижимную планку (25) в паз.
12.2.6. Установите нож (23) на строгальный вал (13), предварительно убедившись, что нож (23) будет закреплен в
правильном положении. (См. Рис 12).
12.2.7. Легко затяните прижимную планку (25) винтами (24), вращая их против часовой стрелки. При этом, вылет
ножей (23) может быть близок к минимальному.
12.2.8. Калибр (В) из комплекта поставки для установки ножей (23), Рис.1, плотно прижмите к строгальному валу
(13). С помощью калибра (В) вылет ножей (23) устанавливается приблизительно на 1,5 мм.
12.2.9. Ослабьте 7 винтов (24), вращая их рожковым ключом по часовой стрелке.
12.2.10. Когда нож (23) поднимется пружинами (26) над поверхностью строгального вала (13) и на определенной вы-
соте упрется в выступы калибровочных дуг, затяните 7 винтов (24). Сначала крайние, затем средний, далее –
в любой последовательности. Жестко
зафиксируйте ножи (23) на строгальном валу (13) прижимной планкой (25),
подтянув все винты (24).
Высота ножей (23) должна регулироваться каждый раз, когда ножи (23) демонтировались по тем или иным
причинам. Не забудьте установить защитный кожух (2) после монтажа и регулировок ножей (23)
ВНИМАНИЕ: Режущая кромка ножей очень хрупкая. Во избежание сколов кромки, будьте внимательны,
манипулируя вблизи ее направляющей для установки высоты ножей.
Чтобы избежать несчастных случаев во время строгания, необходимо произвести надежную затяжку
узла фиксирующими болтами.
-Подача против слоев также заставляет ножи (23) строгального вала (13) поднимать крупные стружки с поверхности
заготовки, в результате чего поверхность выглядит не лучшим образом.
12.3. Юстировка оси строгального вала относительно плоскости стола (Рис.13- 14).
12.3.1. Прострогайте на машине заготовку (по возможности предельной ширины) и измерьте ее толщину с левой
и правой ст
орон после прогона (строгания). Если толщина обеих сторон заготовки различна и составляет «Х» мм,
выполните следующее:
12.3.2. Из твердой породы древесины изготовьте опорный брусок в соответствии с эскизом на рис 13.
Рис.13 Рис.14
12.3.3. Установите брусок между рабочим столом (16) и рабочей платформой (3). Вращая коленчатую рукоятку (6)
установки высоты, легко обоприте платформу (3) на брусок, оберегая при этом ножи (23) и прижимные ролики (15).
12.3.4. Наклоните машину назад и извлеките пружинное кольцо (27) с передаточного вала (28) под литым
основанием со стороны, где толщина заготовки «занижена», как показано на рис.15.
12.3.5. Выведите из зацепления коническую шестерню (29) рядом с извлеченным пружинным кольцом (27), сдвинув
ее по передаточному валу (28), Рис. 16.
8
Рис.15 Рис.16
12.3.6. Вращайте ответную коническую шестерню (30), неподвижно закрепленную на вертикальной резьбовой оси,
компенсируя выявленный перекос для ведущей оси (оси с коленчатой рукояткой) против часовой стрелки; для
ведомой оси (ось с левой резьбой) – по часовой стрелке. Поворот шестерни (30) на один
зуб дает 0,12 мм
увеличения толщины. Требуемый угол поворота шестерен для компенсации перекоса составит: (в целых
числах количества зубьев конической шестерни) - Х (мм), деленное на 0,12 (мм).
После регулировки введите в зацепление коническую шестерню (29) и возвратите пружинное кольцо (27) на место.
12.3.7. Несколько уменьшив высоту строгания, повторите операции, начиная с п. 12.3.1,
с учетом полученного
результата.
ВНИМАНИЕ: Режущая кромка ножей очень хрупкая. Во избежание
сколов кромки, будьте внимательны,
манипулируя вблизи ее направляющей для установки высоты ножей.
Чтобы избежать несчастных случаев во время строгания, необходимо произвести надежную затяжку
узла фиксирующими болтами.
12.4. Регулировка уровня строгания и установка указателя
шкалы
Толщина заготовки, проходящей через машину, контролируется
расстоянием, установленным вами между режущими ножами (23)
строгального вала (13) и рабочим столом (16).
Для производительной и безопасной работы вашей машины очень
важно, чтобы шкала (32) уровня строгания , Рис. 17, давала
истинные значения. Для калибровки шкалы выполните следующее:
12.4.1. Используйте заготовку, с помощью которой вы провели
установку параллельности оси рабочей платформы (3) и рабочего
стола (16). Размер ее вам известен.
12.4.2. Сравните измеренную толщину доски с показаниями на
шкале (32) по указателю (31).
Рис.17
12.4.3. Если показания на шкале (32) не соответствуют истинному значению, ослабьте винты (33), фиксирующие
пластмассовый указатель (31) и, соответственно, отрегулируйте его положение. Зафиксируйте винтами (33) новое
положение указателя (31).
12.4.4. После регулировки указателя (31) глубины проверьте показания, прострогав отрезок доски из отходов. После
этого сверьте действительный размер доски с показанием указателя (31) на шкале (32). Значения должны быть
одинаковыми. Если они различны, произведите повторную регулировку.
13. ОСНОВНЫЕ ОПЕРАЦИИ И ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
13.1. Предварительное строгание. Предварительное строгание необходимо для получения заготовки желаемой
толщины и одновременного создания ровной поверхности, параллельной противоположной стороне заготовки.
Навык предварительного строгания состоит, главным образом, из правильной оценки глубины строгания в различных
ситуациях. Вы должны учитывать не только ширину заготовки, но и твердость древесины, ее влажность,
прямолинейность, направление слоев и их структуру.
Степень влияния этих факторов на качество законченной работы можно узнать только опытным путем. Во всех
случаях рекомендуется при работе с новым видом древесины (или с древесиной, имеющей необычные свойства)
сделать пробную обработку с использованием обрезков этого материала.
13.1.1. Всегда начинайте работу с легкого поверхностного прохода. Глубина строгания при последующих прогонах
может быть увеличена до 2,5 мм (см. табл. 2). Помните, что малая глубина строгания создает более гладкую
поверхность, чем большая.
13.1.2. Для установки глубины строгания поворачивайте коленчатую рукоятку (6). Значение глубины считывается по
шкале (32). Устанавливаемое значение меняется на 2 мм с каждым оборотом ручки (6).
ВНИМАНИЕ:
Никогда не устанавливайте глубину строгания более 2,5 мм за один прогон и не пытайтесь строгать
заготовки длиной менее 130 мм. Внимательно следите за тем, чтобы обрабатываемая заготовка в процессе
строгания перемещалась перпендикулярно роликам (15) подачи заготовки. Одновременная обработка нескольких
(особенно коротких) заготовок ЗАПРЕЩЕНА, т. к. ролики (15) подачи заготовки могут не захватить самую тонкую из
заготовок, и она будет с силой выброшена назад ножами (23) строгального вала (13). Невыполнение этих требований
