может привести к заклиниванию заготовки между роликами (15) подачи заготовки и элементами машины и, как

следствие, к поломке звездочек и обрыву цепей привода (17) роликов (15) подачи заготовки, Рис. 4. Всегда

защищайте лицо соответствующим защитным щитком или очками.

Не обрабатывайте заготовки толщиной менее 6 мм и более 153 мм.

13.2. Дополнительные операции и чистовое строгание. Если предстоит снять большое количество материала,

коленчатой рукояткой (6) опустите рабочую платформу (3) (не более чем на 2,5 мм) и выполните проход.

Повторяйте эту операцию до достижения желаемой толщины.

Чистовое строгание, как и предварительная прогонка, наилучшим образом достигается малой глубиной строгания

заготовки. Однако, на качество чистовой обработки оказывают влияние еще несколько факторов:

Всегда осуществляйте подачу заготовки стороной, позволяющей ножам (23) строгального вала (13) машины

срезать мелкую стружку (по слоям волокон древесины), а не задирать или рвать их. Выщербленные слои придают

поверхности неприглядный вид.

13.3. Опора роликовая

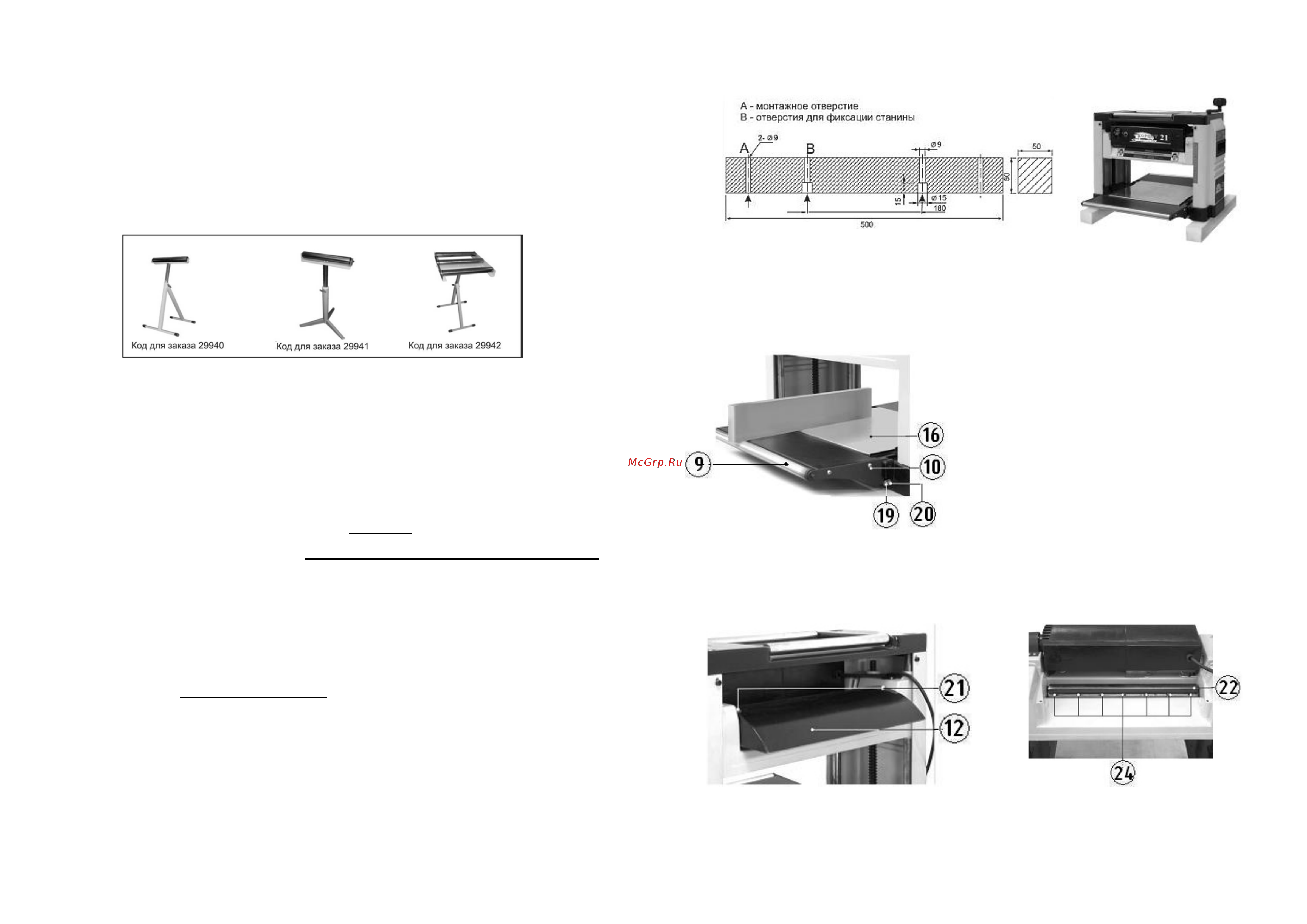

Для создания удобства при работе с машиной рекомендуем приобрести опору роликовую, Рис.18, которая облегчит

работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового изделия после

обработки.

Рис. 18

14. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

Рейсмусовая машина модели "КОРВЕТ 21" Зав. № __________________________ соответствует требованиям

технических регламентов таможенного союза: ТР ТС 010/2011; ТР ТС 004/2011; ТР ТС 020/2011, ТР ЕАЭС 037/2016

обеспечивающим безопасность жизни, здоровья потребителей и охрану окружающей среды и признана годной к

эксплуатации.

”____”________________201 г. __________ Входной контроль ”____”________________201 г. ___________

(дата изготовления) (штамп отк) (дата проверки)

(штамп вк)

Дата продажи “___”_____________ 201 г. __________________ _________________

(подпись продавца) (штамп магазина)

15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации машины (станка) составляет 36 месяцев с даты продажи через розничную сеть.

Назначенный срок службы машины (станка) – 5 лет.

ООО «ЭНКОР-Инструмент-Воронеж» устанавливает «безусловную гарантию» на первые 12 месяцев, при

которой выполняется бесплатный ремонт по устранению любых дефектов машины (станка) «Корвет» только в

условиях авторизированных сервисных центров и при наличии правильно заполненного гарантийного талона и

свидетельства о приёмке и продаже, кроме случаев:

- механические повреждения, связанные с неаккуратной эксплуатацией, сборкой, транспортировкой и хранением;

- после проведения самостоятельного вскрытия и ремонта, изменения конструкции или ремонта в не

авторизированном сервисном центре;

- если причиной поломки стала эксплуатация машины (станка) не по назначению.

Производитель гарантирует надёжную работу машины (станка) модели «Корвет» при соблюдении условий

хранения, правильности монтажа, использования по назначению, соблюдении правил эксплуатации и обслуживания,

указанных в руководстве по эксплуатации.

По окончании действия «безусловной гарантии» вступают в силу следующие условия гарантийного

обслуживания:

В течение последующего периода гарантийного срока владелец имеет право на бесплатное устранение

неисправностей, которые явились следствием производственных дефектов. Техническое освидетельствование

изделия на предмет установления гарантийного случая производится только в авторизованных сервисных центрах,

перечисленных в приложении или на сайте www.enkor.ru.

Гарантийный ремонт производится только при наличии гарантийного талона. При отсутствии

отметок в «свидетельстве о приёмке и продаже», а также при незаполненном гарантийном талоне гарантийный

ремонт не производится и претензии по качеству изделия не принимаются.

Машина (станок) предоставляется в ремонт в чистом виде, только в полной комплектации, включая рабочий и

режущий инструмент. Заменяемые по гарантии детали переходят в собственность мастерской.

Гарантийные обязательства не распространяются на следующие случаи:

- отсутствие, повреждение или изменение заводского номера на машине (станке) или в гарантийном талоне, или их

несоответствие;

- несоблюдение пользователем предписаний руководства по эксплуатации, ненадлежащее хранение и обслужива-

ние, использование машины (станка) не по назначению;

10. МОНТАЖ МАШИНЫ НА ДЕРЕВЯННУЮ ПЛАТФОРМУ

9.1. Если машина не смонтирована на основании из комплекта поставки, предполагается ее монтаж на двух

деревянных брусках. Это обеспечит дополнительную устойчивость машины.

9.2. Подберите два деревянных бруска, соответствующих размеру, предлагаемому на Рис.7. Установите и закрепите

машину через монтажные отверстия с помощью винтов на деревянной платформе, Рис. 8.

Рис.7

Рис.8

11. ПЕРЕМЕЩЕНИЕ И ТРАНСПОРТИРОВКА МАШИНЫ

Машину можно перемещать или транспортировать в любое удобное место, держа ее за углубления в левой и

правой сторонах корпуса (7). Предварительно закройте удлинительные панели (9), подняв рабочую платформу (3).

Перед перемещением убедитесь в том, что машина выключена, и вилка шнура питания отсоединена от

розетки электросети.

12. НАСТРОЙКА И РЕГУЛИРОВКИ МАШИНЫ

Рис.9

ВНИМАНИЕ: Помните, перед любыми ремонтными и

регулировочными работами необходимо отключить

машину, переведя выключатель в положение «ВЫКЛ»;

отсоедините вилку шнура питания от розетки элек-

тросети. Включайте машину после регулировочных

или ремонтных работ, убрав весь инструмент и при-

няв все меры предосторожности.

12.1. Юстировка роликов удлинителя стола (Рис.9)

12.1.1. Поднимите рабочую платформу (3) коленчатой руко-

яткой (6) до предела так, чтобы вам было хорошо видно ра-

бочую зону, и вы могли бы удобно работать над юстировкой

удлинителей (10).

12.1.2. Поместите ровный фугованн

ый брусок длиной около

500 мм на рабочий стол (16) и удлинитель(10), который пред-

стоит юстировать (брусок не должен касаться второго удли-

нителя)

ПРИМЕЧАНИЕ: Положение ролика (9) относительно удлинителя стола (10) устанавливается заводом-изготовителем

и не требует дополнительной регулировки.

12.1.3. Если рабочий стол (16) и верхний край ролика (9) удлинителя (10) не совпадают по высоте, отрегулируйте

высоту ролика (9) (меняя угол установки удлинителя (10)), ослабив гайку (20) и вращая винт (19), до момента

совпадения на одной линии (нижняя плоскость бруска) верхних точек ролика (9) и рабочего стола (16).

Рис.10

Рис.11

Проверьте положение ролика (9) удлинителя (10) относительно левой и правой сторон рабочего стола (16).

Повторите эту регулировку для второго удлинителя. По окончанию регулировки, удерживая винт (19), зафиксируйте

его затяжкой гайкой (20).
