5
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Рекупер состоит из комнатного блока с декора-
тивной лицевой панелью, картриджа, воздуховода
с шумоизолятором и наружного вентиляционного
колпака.
Основной функциональной частью рекупера
является картридж. В состав картриджа входит
вентилятор, регенератор и два фильтра, которые
обеспечивают грубую очистку воздуха, а также
предотвращают проникновение пыли и посторон-
них предметов в регенератор и вентилятор.
В комнатном блоке предусмотрены защитные
жалюзи, которые при выключении рекупера
закрываются и предотвращают обратный поток
воздуха и тем самым препятствуют возникнове-
нию сквозняков.
Со стороны улицы предусмотрен наружный вен-
тиляционный колпак, предотвращающий прямое
попадание воды и крупных предметов в рекупер.
Круглый канал Ø 160 мм изготовлен из пластика и
имеет длину 500 мм. Установка оснащена высоко-
технологичным керамическим аккумулятором с
эффективностью регенерации до 97%. Благодаря
ячеистой структуре имеет большую площадь
поверхности контакта и высокий КПД. Обладает
высокими теплопроводящими и накопительными
свойствами.
Керамический аккумулятор энергии (регенера-
тор) обеспечивает утилизацию тепловой энергии,
содержащейся в вытяжном воздухе, для нагрева
приточного воздуха.
Для нагнетания или вытяжки воздуха применяется
осевой реверсивный вентилятор, оснащённый
ЕС двигателем с низким энергопотреблением.
Двигатель оборудован встроенной тепловой за-
щитой от перегрева и подшипниками качения для
большего срока эксплуатации.
На лицевой панели расположен световой инди-
катор работы рекупера. В темное время суток
интенсивность свечения индикатора снижается
автоматически.
Фронтальная часть комнатного блока
Выполняет декоративную функцию.
Конструкция позволяет перекрыть воздушный
канал в случае длительного простоя рекупера.
Тыльная часть комнатного блока
В конструкцию входит плата управления и
основные устройства управления,
расположенные на боковой части блока.
Картридж
Представляет собой конструкцию из
вентилятора, регенератора и фильтров.
Обеспечивает воздушный поток, регенерацию и
очистку воздуха.
Воздуховод
Пластиковый воздушный канал.
Шумоизолятор
Шумоизоляционный материал,
обеспечивающий подавление звуков при
работе рекупера.
Наружный вентиляционный колпак
Предотвращает попадание воды и
посторонних предметов в рекупер.
Каждая модель рекупера имеет
соответствующую модель колпака.

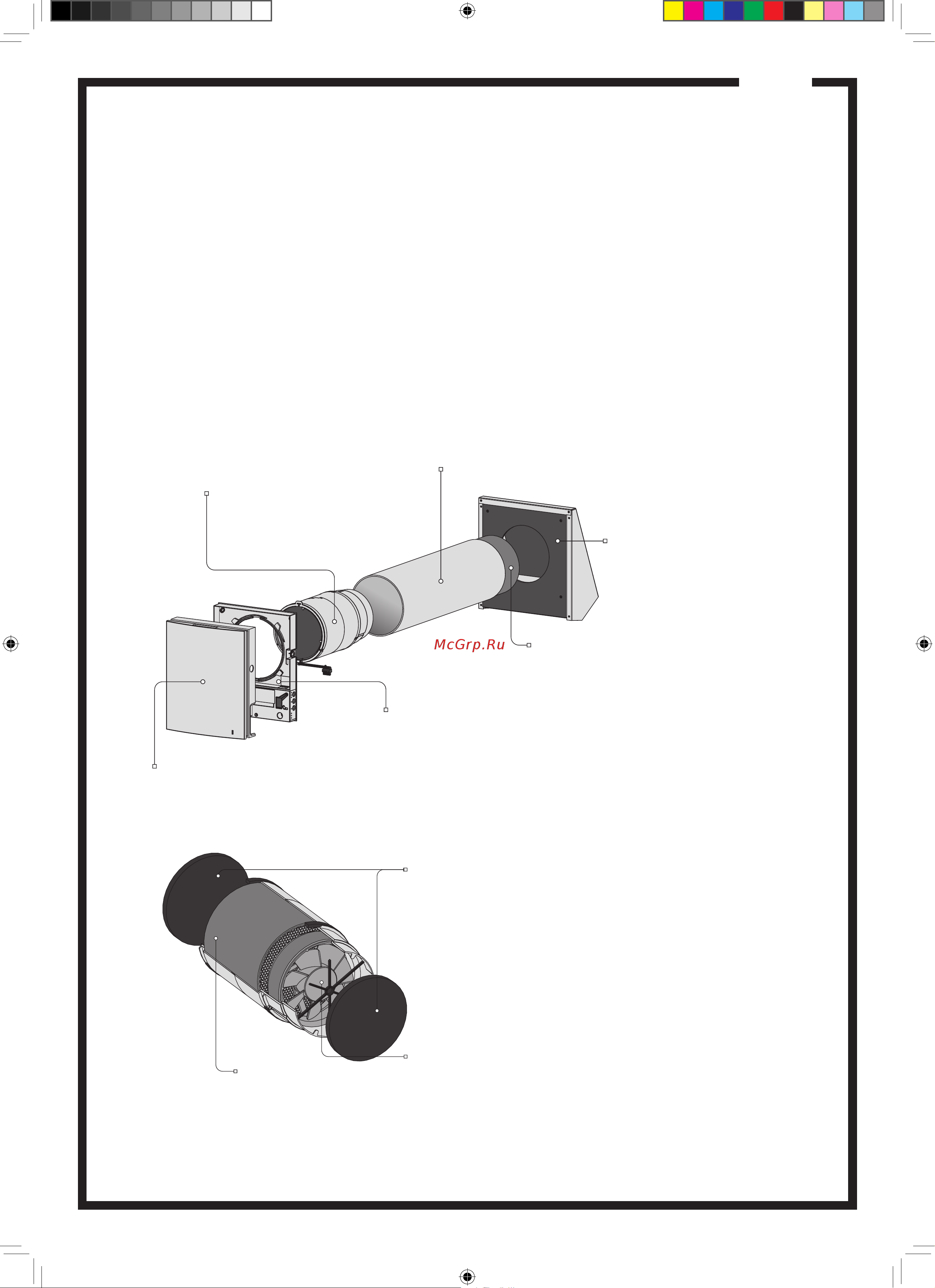

УСТРОЙСТВО УСТАНОВКИ
УСТРОЙСТВО КАРТРИДЖА
Рис. 1
Фильтр
Очищает воздух, проходящий
через рекупер, от пыли и
посторонних предметов.
Предотвращает загрязнение
регенератора.
Вентилятор
Обеспечивает воздушный поток.
Регенератор
Обеспечивает регенерацию
энергии, содержащейся в
вытяжном воздухе, для подогрева
приточного воздуха.
Картридж — это неразборная
конструкция, состоящая из
вентилятора, регенератора и
фильтров.
Фильтры свободно извлекаются
из картриджа для технического
обслуживания.
Рис. 2
W112RU.indd 5 25.01.2018 8:28:36
