*2

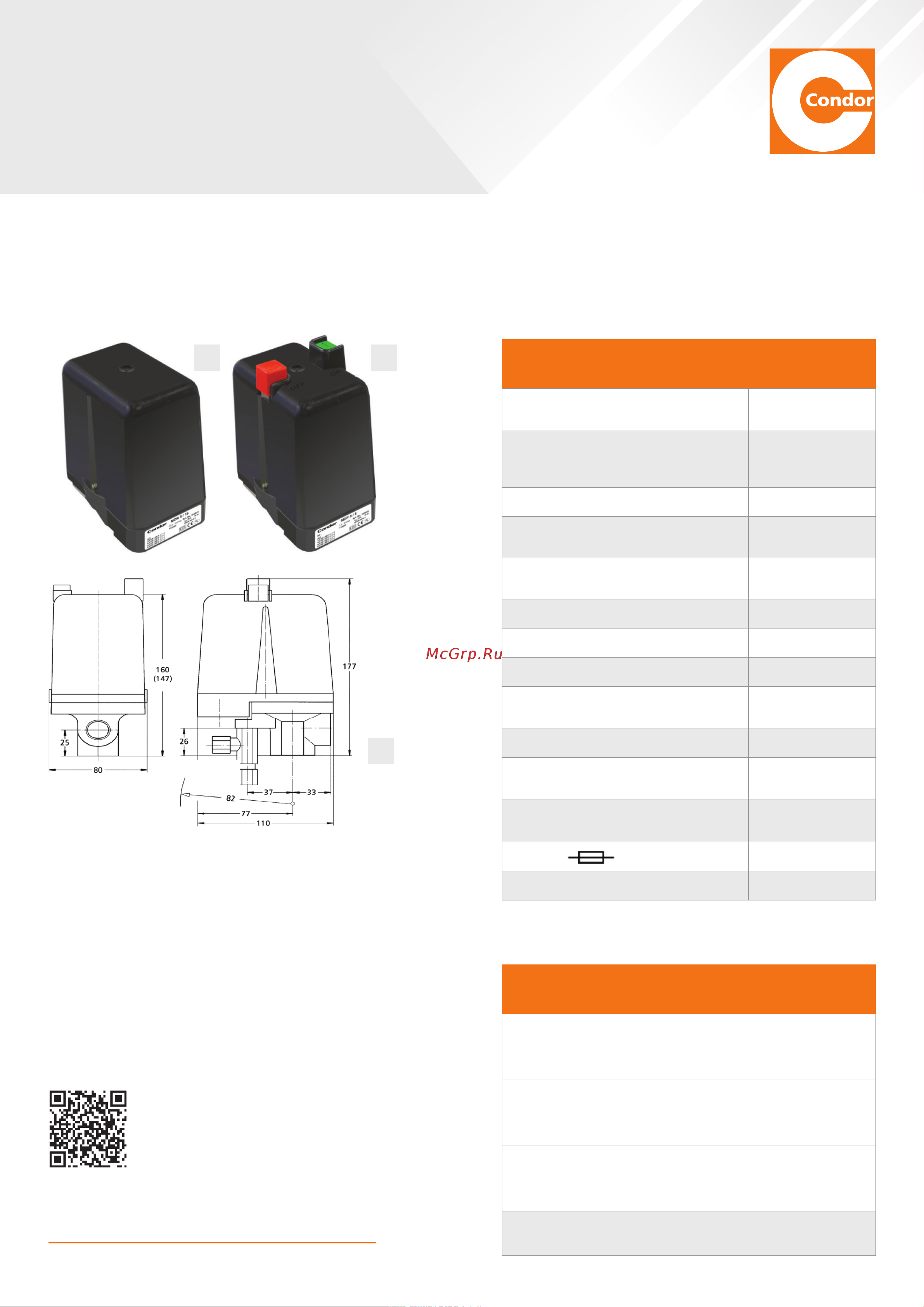

Руководство по эксплуатации
MDR 5
*1. В модификациях MDR-5 с кнопками следует обязательно
использовать максимальное реле тока, в противном случае
механика включения-отключения работать не будет.
*2. Если при выключении из емкости выделяется воздух
через разгрузочный клапан, следует проверить обратный
клапан на компрессоре.
*3. Предварительная настройка давления CONDOR указана
на заводской табличке. Настройки давления могут быть
изменены (см. график давления).
Технические характеристики
(DIN EN 60947)
Номинальный рабочий ток Ie
(Ue = 240 B, AC 3) 16 А
Номинальная рабочая
мощность (AC 3) Ue =
250 В (1~) / 400 В (3~) / 500 В (3~)
2,5 кВт /
5,5 кВт /
4 кВт
Номинальная частота 50 Гц / 60 Гц
Номинальное напряжение
развязки UI 500 В
Условный номинальный ток
короткого замыкания (Ue = 500 В) 3 кА
Степень загрязнения 3
Класс защиты I
Срок службы механической части > 5 x 10
5
циклов
Макс. частота переключения
механической части 600 циклов / час
Срок службы контактной части (AC 3) > 1 x 10
5
циклов
Номинальный режим работы
(класс 120) 120 циклов / час
Допустимая температура среды,
воздух /вода -5 ... +80°C
Тип «2» NH00 / gL 50 A
Материал контактов Серебряный сплав
Варианты исполнения
(материал фланца и мембраны)
Алюминиевое литье под давлением
Степень защиты: IP 54
Мембраны: NBR
Пластмасса с литьем из нержавеющей стали
Степень защиты: IP 65
Мембраны: EPDM
Пластмасса с литьем из латуни
Степень защиты: IP 65
Мембраны: EPDM
Внимание: Учитывайте электрохимическую
коррозию при контакте с другими металлами
Маностат (реле давления) Condor был произведен в соответствии с действующими признанными техническими
правилами и считается безопасным в эксплуатации, однако может являться источником опасности, если используется
неквалифицированным персоналом, ненадлежащим образом или не по назначению. Обязательно соблюдайте указания
по технике безопасности и местные нормы. Устройство предназначено для контроля и управления работой насоса
или компрессора (включения и отключения) в зависимости от давления в системе.
*1*3
Настройка маностата MDR 5
Смотрите ролик на канале Youtube по ссылке:
https://www.youtube.com/watch?v=r9D8YvZDBRg
или отсканируйте QR-код с помощью смартфона
