BVM LF32-05 паспорт онлайн

ТС № ЕАЭС RU С-CN.HB54.В.01189/21

код ТНВЭД 8536490000

ТР ТС 004/2011 "О безопасности

низковольтного оборудования"

ПАСПОРТ

Реле перепада давления воздуха серии LF32

1. Назначение

2. Состав

3. Основные технические характеристики.

К реле дополнительно прилагается:

- 2 пластиковых штуцера для

отбора давления;

- 4 винта крепления;

- ПВХ трубка (5,0 мм, длина 2 метра);

- исполнение: IP 54 (с крышкой);

- класс защиты: 1 (VDE 0630);

- количество контактов:

один контакт на переключение;

- ток коммутации: Iмак = 1,5 А;

- напряжение коммутации: Uмак = ~ 250 В;

- механизм сброса: автоматический;

- ресурс: более 106 срабатываний;

- рабочая температура: –40…+85 °C;

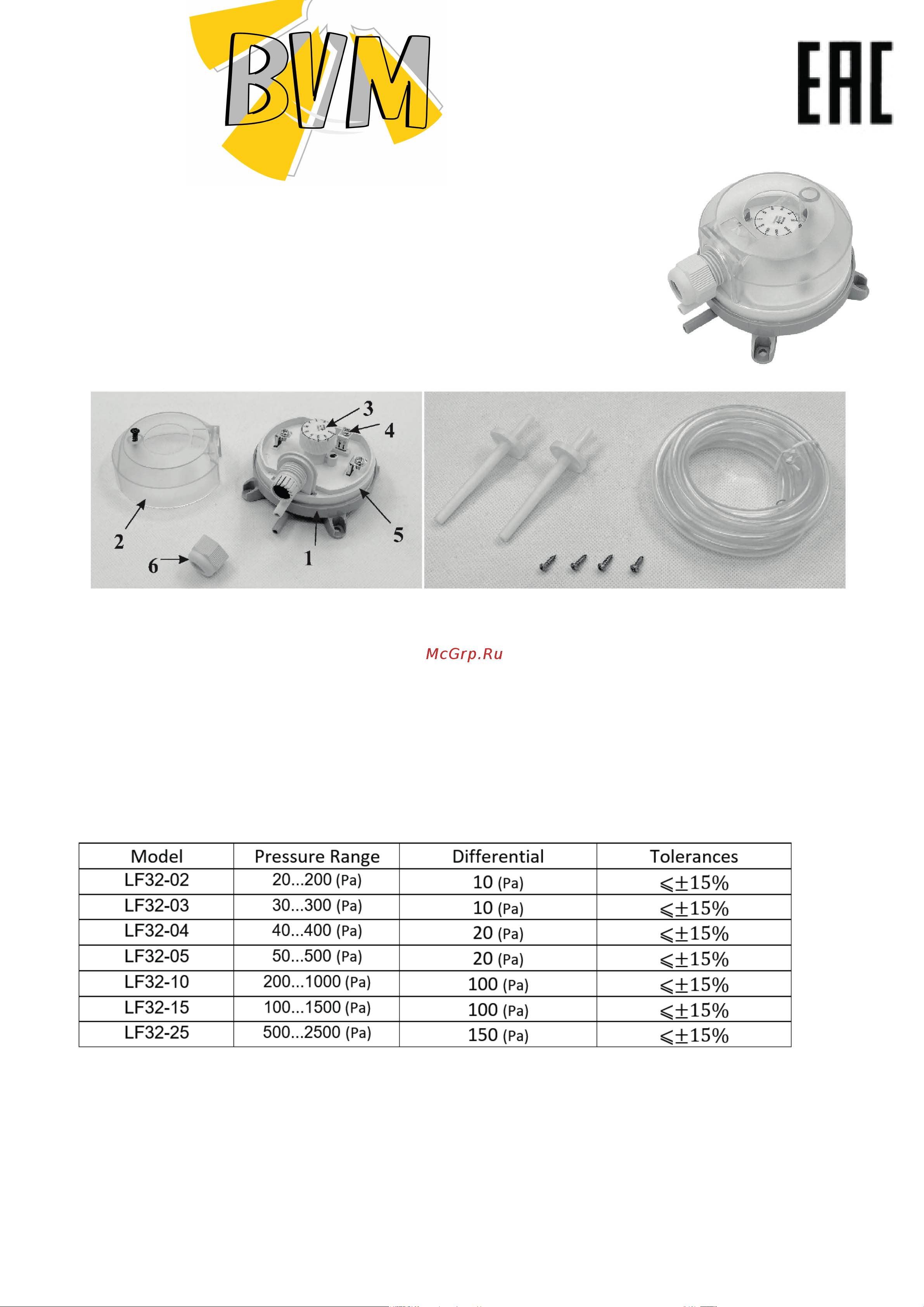

Реле давления состоит:

1. Пластиковый корпус, в состав которого входят:

силиконовая диафрагма (резина,без ABS);

2. Пластиковая крышка;

3. Ручка настройки уставки;

4. Контактная группа с винтовыми клеммами

ножевого типа;

5. Резиновое уплотнение;

6. Пластиковый сальник.

- относительная влажность: менее 90 %

(без конденсата);

- рабочая среда: воздух и любые некоррозийные

газы;

- максимальное рабочее давление: 10 кПа;

- подключение: клеммы с винтовым зажимом;

- подвод давления: два штуцера, O 6,0 мм;

- вес: 0,16 кг.

- погрешность менее 15%

Реле перепада давления воздуха контролирует разность

давлений в системах вентиляции и кондиционирования

воздуха. Реле предназначено для контроля состояния

воздушных фильтров, теплообменников и вентиляторов.
