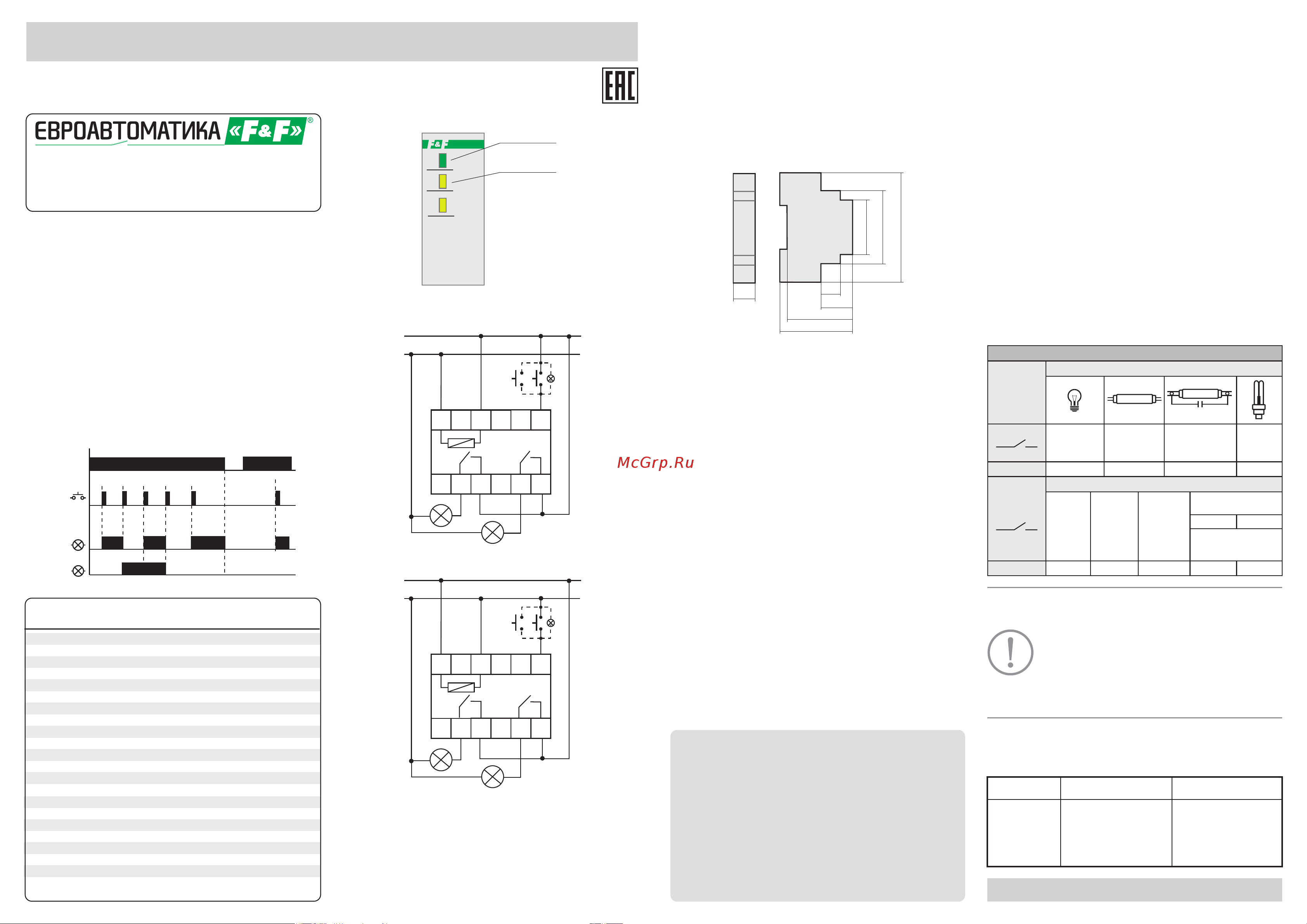

Евроавтоматика F&F BIS-414i (LED) Управление двумя нагрузками, установка на DIN-рейку, EA01.005.020 Инструкция по эксплуатации онлайн

Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
-изделия, имеющие повреждения голографической наклейки.
- изделия, бывшие в негарантийном ремонте;
- изделия, предъявленные без паспорта предприятия;
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
В гарантийный ремонт не принимаются:
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
Условия реализации и утилизации
-изделия, имеющие повреждения механического характера;
Изделия реализуются через дилерскую сеть предприятия.
Гарантийные обязательства
Срок службы – 10 лет.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-
х часов.
При отключении питания в памяти не сохраняется состояние
контактов реле (включено или выключено).
Реле импульсное BIS-414i работает с выключателями без
фиксации (кнопочного типа). Возможна работа с выключателями с
подсветкой
Гарантийное обслуживание выполняется производителем изделия.
По слегара нтий ное о бсл у живание изделия выполн яется
производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Р е л е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
При подключении реле необходимо следовать схеме подключения.
Обслуживание
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
Условия эксплуатации
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Требование безопасности
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
2. Реле установить на DIN рейку.
4. Параллельно соединенные выключатели кнопочного типа
S1...S1n подключить к клемме 6 и к нейтральному проводу N.
6. Включить питание и проверить работу реле.
Подключение
1. Отключить напряжение питания.
3. Подключить провода питания в зависимости от выбора способа
управления к группе PWR, например, управление от нейтрали N :
фазовый провод L к клемме 1, клеммам 9 и 12, нейтральный провод
N к клемме 3.
5. Нагрузку Rн2 подключить к клемме 8 и нейтральному проводу N.
Нагрузку Rн1 подключить к клемме 11 и нейтральному проводу N.
Размеры корпуса
18
65
60
31,5
16,5
45
67
90
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
Свидетельство о приемке
Реле импульсное BIS-414i изготовлено и принято в соответствии с
требованиями ТУ BY 590618749.027-2017, действующей
технической документации и признано годным для эксплуатации.
В соответствии с законом об использованном
оборудовании, бытовой электротехнический
мусор можно передать бесплатно и в любом
количестве в специальный пункт приема.
Электронный мусор, выброшенный на свалку
или оставленный на лоне природы, создает
угрозу для окружающей среды и здоровья
человека.
Не выбрасывать данное устройство вместе
с другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Реле импульсное
Руководство по эксплуатации
ТУ BY 590618749.027-2017
BIS-414i
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Включение, либо выключение нагрузок осуществляется
подачей электрического импульса на вход управления
реле.
Диаграмма работы
Принцип работы
Назначение
Реле импульсное BIS-414i предназначено для управления
двумя нагрузками по одному управляющему входу,
включение/выключение освещения, электроустановок и
т.п. из нескольких мест выключателями кнопочного типа,
параллельно соединенными между собой.
Замыканием по входу S1 любого из выключателей
кнопочного типа, параллельно соединенных между собой,
осуществляется независимое управление нагрузками Rн1,
Rн2.
Напряжение питания, В
Макс. коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Напряжение управления, В
Ток управления, мА
Память состояния контактов
Индикация включения питания
Индикация включения нагрузки желтый светодиод
Потребляемая мощность, Вт
0
Диапазон рабочих температур, С
Степень защиты
Коммутационная износостойкость, цикл
Степень загрязнения среды
Категория перенапряжения
Подключение
Момент затяжки винтового соединения, Hм
Тип корпуса
Габариты (ШхВхГ), мм
Масса, кг
Монтаж
Код ETIM
Артикул
165...265 AC
2x16 (120A/20ms) AС-1
см. табл.1
2 NO
185...265 AC
<5
нет
зеленый светодиод
0,7
-25...+50
IP20
5
>10
2
III
2
винтовые зажимы 2,5 мм
0,4
1S
18х90х65
0,079
на DIN- рейке 35 мм
EC000188
EA01.005.020
Технические характеристики
Индикация
С управлением от фазы (L):
Схема подключения
С управлением от нейтрали (N):
1
2
3
4
5
6
7
8
9
10
11
12
L
N
Rн1
S1...Sn
Rн2
1
2
3
4
5
6
7
8
9
10
11
12
L
N
Rн1
S1...Sn
Rн2
L
N
Индикатор
питания
Индикатор
включения
нагрузки
U
BIS-414i
R1
R2
Rн1
U
Rн2
S1...S1n
Руководство по эксплуатации....................................... 1 шт.
Реле BIS-414i..................................................................1 шт.
Упаковка.......................................................................... 1 шт.
Комплект поставки
