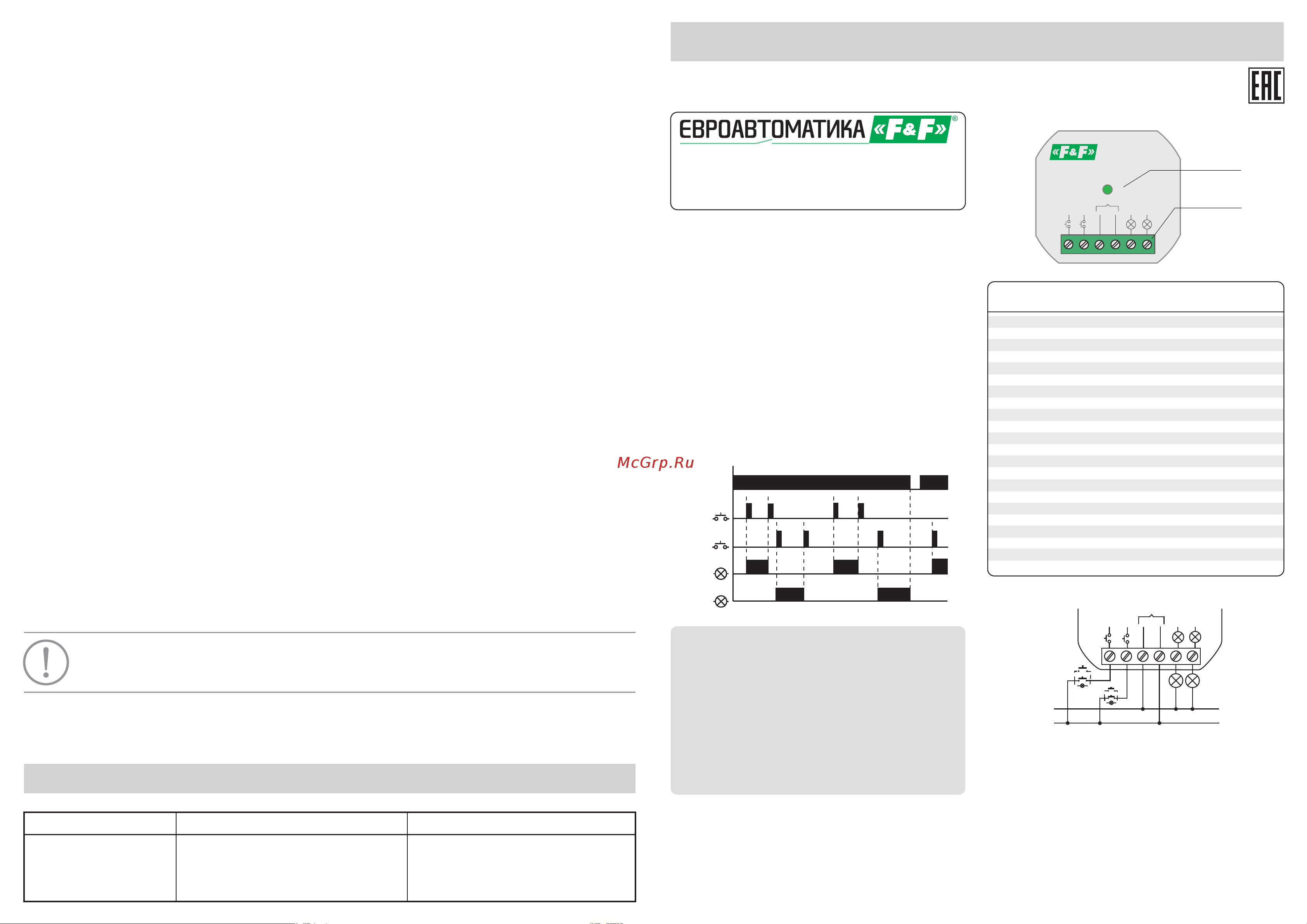

Евроавтоматика F&F BIS-416 2-х канальное, управление двумя независимыми нагрузками, для установки в монтажную коробку O 60 мм EA01.005.011 Инструкция к товару онлайн

Внешний вид и индикация
4. Параллельно соединенные выключатели кнопочного типа
S1...S1n и S2...S2n подключить к зажимам 1 и 2 и к фазному
проводу L.
Схема подключения
6. Воротком, установленном на лицевой панели реле,
установить требуемую функцию работы.
Подключение
3. Подключить провода питания к группе PWR: фазовый
провод L к зажиму 4, нейтральный провод N к зажиму 3.
1. Отключить напряжение питания.
2. Реле установить в монтажной коробке.
7. Включить питание и проверить работу реле.
5. Нагрузку Rн2 подключить к зажиму 5 и нейтральному
проводу N. Нагрузку Rн1 подключить к зажим у 6 и
нейтральному проводу N.
Реле импульсное
Руководство по эксплуатации
ТУ BY 590618749.027-2017
BIS-416
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Включение, либо выключение нагрузок осуществляется
подачей электрического импульса на входы управления
реле.
Замыканием по входу S1, S2 любого из выключателей
кнопочного типа, параллельно соединенных между собой,
о с у щ е с т в л я е т с я н е з а в и с и м о е у п р а в л е н и е
соответствующими нагрузками Rн1,Rн2.
Диаграмма работы
Назначение
Реле импульсное BIS-416 предназначено для управления
двумя нагрузками по двум независимым управляющим
в х о д а м , в к л ю ч е н и е / в ы к л ю ч е н и е о с в е щ е н и я ,
электроустановок и т.п. из нескольких мест выключателями
кнопочного типа, параллельно соединенными между
собой.
Принцип работы
Реле импульсное BIS-416 работает с выключателями без
фиксации (кнопочного типа). Возможна работа с выключателями с
подсветкой.
При отключении питания в памяти не сохраняется состояние
контактов реле (включено или выключено).
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-
х часов.
Реле импульсное BIS-416.............................................. 1 шт.
Комплект поставки
Руководство по эксплуатации....................................... 1 шт.
Упаковка.......................................................................... 1 шт.
Свидетельство о приемке
Реле импульсное BIS-416 изготовлено и принято в соответствии с требованиями ТУ BY 590618749.027-2017, действующей
технической документации и признано годным для эксплуатации.
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Rн1
U
Rн2
S2...S2n
S1...S1n
BIS-416
Индикатор
питания
U
N
L
2 3
L L
1
S2 S1
RH2 RH2
4
PWR
N N
Зажимы
подключения
Напряжение питания, В
Максимальный коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Напряжение управления, В
Ток управления, мА
Память состояния контактов
Индикация включения питания
Потребляемая мощность, Вт
0
Диапазон рабочих температур, С
Степень защиты
Коммутационная износостойкость, цикл
Степень загрязнения среды
Категория перенапряжения
Подключение
Момент затяжки винтового соединения, Hм
Тип корпуса
Габариты (ШхВхГ), мм
Масса, кг
Монтаж
Код ETIM
Артикул
165...265 AC
2x8 AС-1
см. табл.1
2 NO
185...265 AC
<5
нет
зеленый светодиод
0,6
-25...+50
IP20
5
>10
2
III
2
винтовые зажимы 2,5 мм
0,4
PDTN
48х43х20
0,038
монтажная коробка Ø60 мм
EC000188
EA01.005.011
Технические характеристики
1 2
3
4
5 6
L
L L
N
N NN
RН1
RН1
RН2
RН2
PWR
S1...S1n
N
L
L
S2...S2n
