Евроавтоматика BIS-419i Инструкция по эксплуатации онлайн

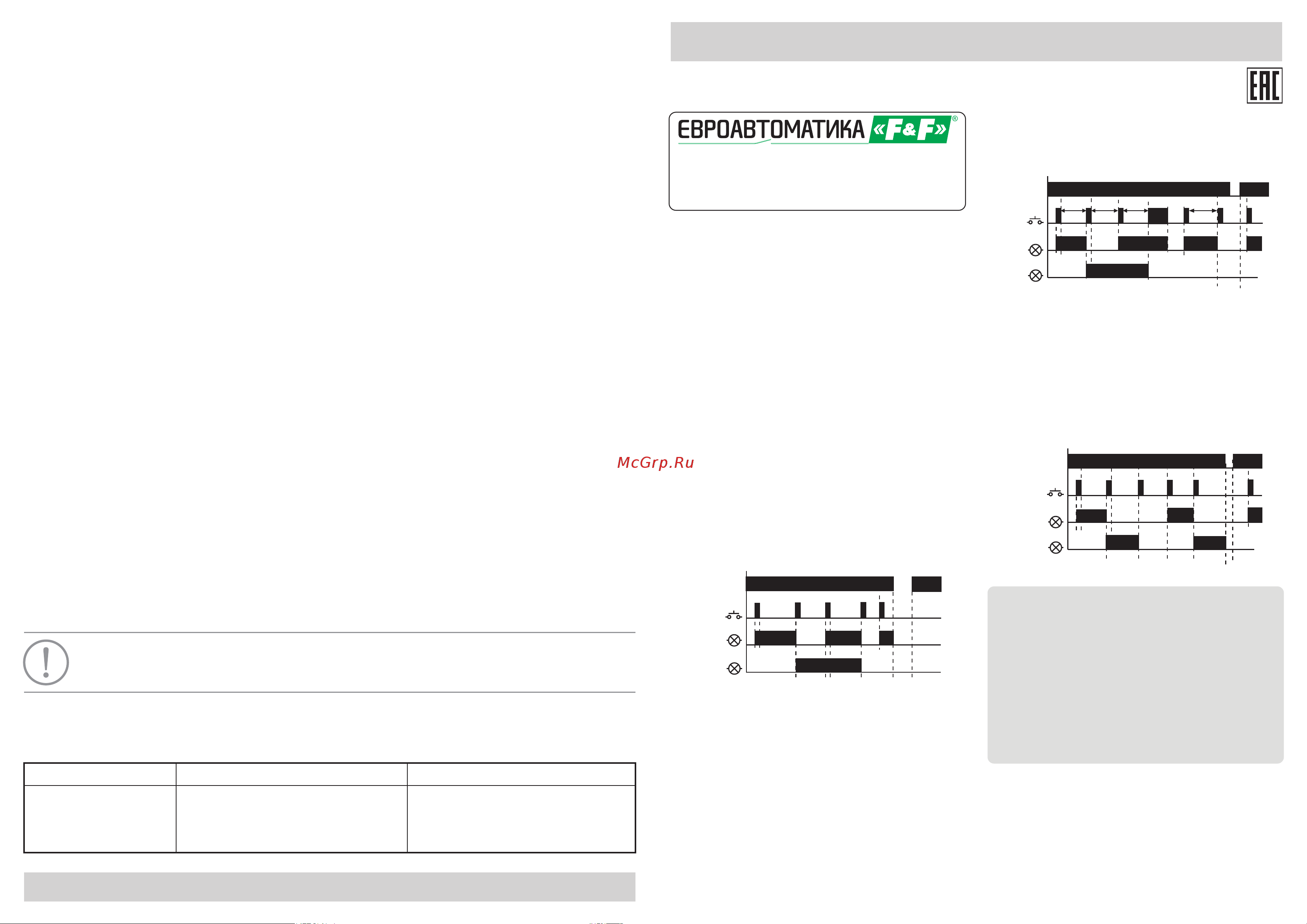

Особенностью функции С является возможно с т ь
включения либо нагрузки Rн 1, либо нагрузки Rн 2, или
выключение всех нагрузок. Одновременное включение
двух нагрузок исключено.
Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2
выключена.
Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2
включена.
Третье нажатие: выключены обе нагрузки Rн 1 и Rн 2.
Функция C
Цикл работы реле завершен, последующее нажатие
включит реле как при первом нажатии.
При повторном нажатии произойдет включение реле
согласно предшествующему состоянию, в котором оно
находилось до выключения.
- повторным нажатием на выключатель, с паузой более чем
на 5 секунд, между переключениями.
Реле импульсное
Руководство по эксплуатации
ТУ BY 590618749.027-2017
BIS-419i
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2
включена.
Третье нажатие: включены обе нагрузки Rн 1 и Rн 2.
Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2.
Назначение
Реле импульсное BIS-419i предназначено для управления
двумя нагрузками по одному управляющему входу,
включение/выключение освещения, электроустановок и
т.п. из нескольких мест выключателями кнопочного типа,
параллельно соединенными между собой.
Принцип работы
Работает в одном из 4-х режимов - A, B, C, D, определяющих
последовательность управления нагрузкой. Выбор режима
работы осуществляется установкой переключателя на
корпусе реле в соответствующее положение.
Функция А
Включение, либо выключение нагрузки осуществляется
подачей электрического импульса на вход управления
реле замыканием любого из выключателей.
О с о б е н н о с т ь ю ф у н к ц и и А я в л я ет с я к р у г о в о е
последовательное включение нагрузки.
Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2
выключена.
Особенность функции В - последовательное поочередное
управлении нагрузкой.
Цикл работы реле завершен, последующее нажатие
включит реле как при первом нажатии.
Второе нажатие (временная задержка между первым и
вторым нажатием не превышает 5 секунд): нагрузка Rн 1
выключена, нагрузка Rн 2 включена.
Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2
выключена.
Цикл работы реле завершен, последующее нажатие
включит реле как при первом нажатии, то есть включит
нагрузку Rн 1.
Выключение нагрузки осуществляется двумя способами:
- удерживанием клавиши выключателя в нажатом
состоянии более 2 секунд;
Функция В
Третье нажатие (временная задержка между вторым и
третьим нажатием не превышает 5 секунд): включаются
обе нагрузки Rн 1 и Rн 2.
ВНИМАНИЕ!
При отключении питания в памяти не сохраняется состояние
контактов реле (включено или выключено).
Реле импульсное BIS-419i работает с выключателями без
фиксации (кнопочного типа). Возможна работа с выключателями с
подсветкой.
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2-х
часов.
Комплект поставки
Реле BIS-419i.................................................................. 1 шт.
Руководство по эксплуатации....................................... 1 шт.
Упаковка.......................................................................... 1 шт.
Реле импульсное BIS-419i изготовлено и принято в соответствии с требованиями ТУ BY 590618749.027-2017,
действующей технической документации и признано годным для эксплуатации.
Свидетельство о приемке
Не выбрасывать данное устройство вместе с другими отходами!
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
S1...Sn
Rн1
U
Rн2
S1...Sn
Rн1
U
Rн2
<5 с
<5 с
<5 с
>2 с
>5 с
S1...Sn
Rн1
U
Rн2
