Евроавтоматика F&F BIS-419i (LED) 4 режима работы, управление двумя нагрузками, установка на DIN-рейку EA01.005.021 [2/2] Гарантийные обязательства

Предприятие изготовитель оставляет за собой право

вносить конструктивные изменения, без уведомления

потребителя, с целью улучшения качества и не влияющие

на технические характеристики и работу изделия.

Условия реализации и утилизации

Утилизировать как электронную технику.

Изделия реализуются через дилерскую сеть предприятия.

Транспортировка изделия может осуществляться любым

видом з а к р ы т о го т р а н с п о рта, обеспеч и в а ю щ и м

сохранение упакованных изделий от механических

воздействий и воздействий атмосферных осадков.

Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от

минус 50° до плюс 50 °С и относительной влажности не

более 80 % при температуре +25 °С.

Условия транспортировки и хранения

- изделия, предъявленные без паспорта предприятия;

В гарантийный ремонт не принимаются:

- изделия, бывшие в негарантийном ремонте;

-изделия, им еющие повреждени я механическ ого

характера;

-изделия, имеющие повреждения голографической

наклейки;

Особенностью функции D является возможность

поочередного управления двумя нагрузками. Включается

либо нагрузка Rн 1, либо нагрузка Rн 2. Одновременное

включение двух нагрузок исключено. Выключение нагрузки

о с у щ е с т в л я ет с я п у т е м у д е р ж и в а н и я к л а в и ш и

выключателя в нажатом состоянии более 2 секунд, либо в

случае п ревышения паузы между наж атиями на

выключатель более чем на 5 секунд.

При повторном нажатии произойдет включение реле

согласно предшествующему состоянию, в котором оно

находилось до выключения.

Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2

выключена.

Цикл работы реле завершен, последующее нажатие

включит реле как при первом нажатии.

Функция D

Панель управления и индикация

Второе нажатие (временная задержка между первым и

вторым нажатием не превышает 5 секунд): нагрузка Rн 1

выключена, нагрузка Rн 2 включена.

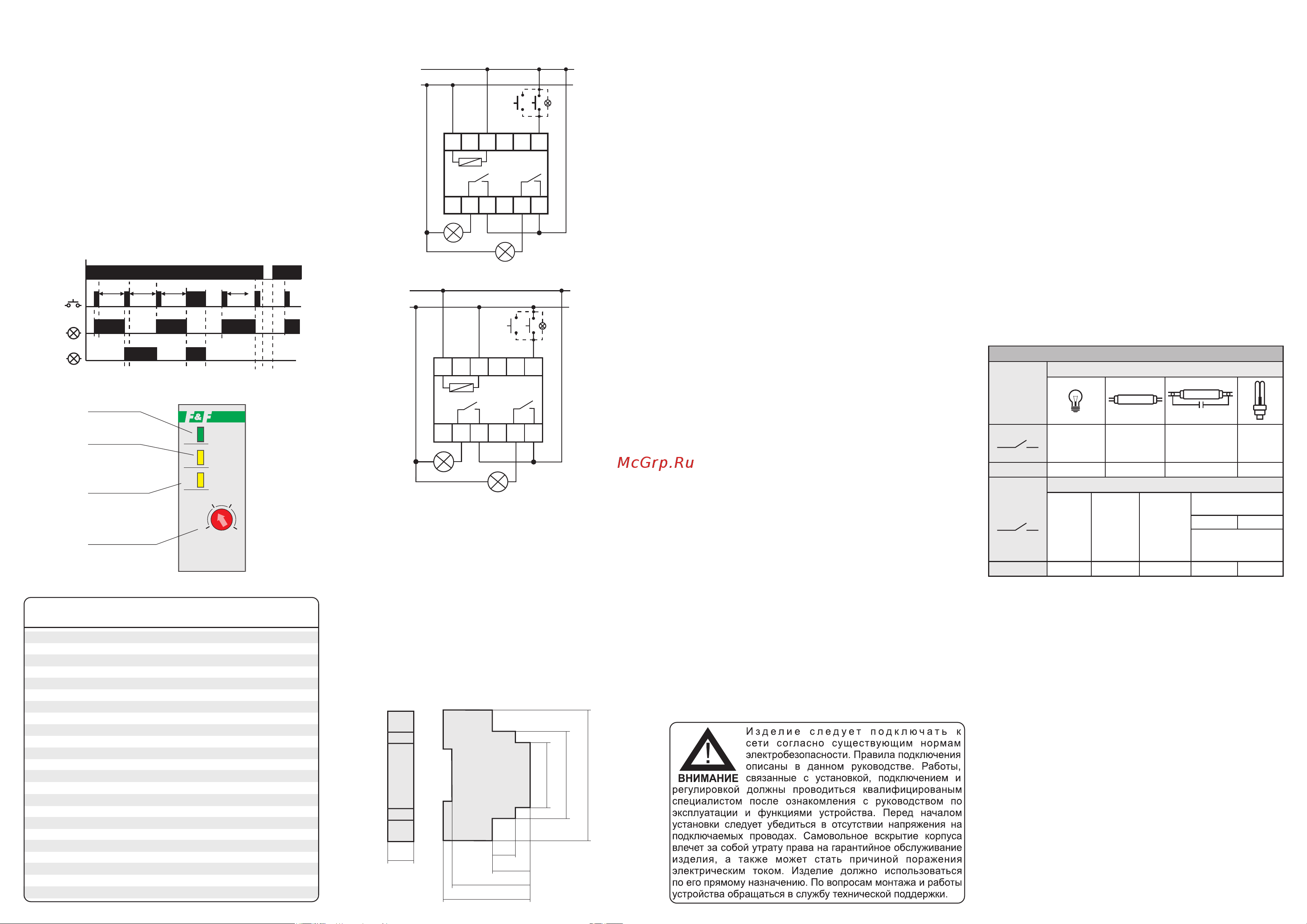

Схема подключения

Схема подключения с управлением от фазы (L):

Схема подключения с управлением от нейтрали (N):

1. Отключить напряжение питания.

Подключение

7. Включить питание и проверить работу реле.

5. Нагрузку Rн2 подключить к клемме 8 и нейтральному

проводу N. Нагрузку R н1 подключить к клемме 11 и

нейтральному проводу N.

6. Воротком, установленном на лицевой панели реле,

установить требуемую функцию работы.

2. Реле установить в монтажной коробке.

4. Параллельно соединенные выключатели кнопочного типа

подключить к клемме 6 и фазному проводу L.

3. Подключить провода питания в зависимости от типа

управления, например, управление от фазы L: фазовый

провод L к клемме 3, клеммам 9 и 12, нейтральный провод N к

клемме 1.

Размеры корпуса

Изделие, имеющее внешние механические повреждения,

эксплуатировать запрещено.

При отсутствии даты продажи гарантийный срок

исчисляется с даты изготовления

Не устанавливайте реле без защиты в местах где возможно

попадания воды или солнечных лучей.

Реле дол ж но устана вливаться и о бслужив аться

квалифицированным персоналом.

При подключении реле необходимо следовать схеме

подключения.

СООО «Евроавтоматика ФиФ» гарантирует ремонт или

замену вышедшего из строя изделия при соблюдении

правил эксплуатации и отсутствии механических

повреждений.

Гарантийные обязательства

Срок службы – 10 лет.

Гарантийный срок эксплуатации изделия – 24 месяца с

даты продажи.

Гарантийное обслуживание выполняется производителем

изделия. Послегарантийное обслуживание изделия

выполняется производителем по действующим тарифам.

Перед отправкой на ремонт, изделие должно быть

упаковано в заводскую или другую упаковку, исключающую

механические повреждения.

Условия эксплуатации

При обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25...+50 °С, относительная влажность

воздуха до 80 % при 25 °С. Рабочее положение в

пространстве – произвольное. Высота над уровнем моря

до 2000м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу

реле, а также агрессивных газов и паров в концентрациях,

разрушающих металлы и изоляцию.

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.

Требование безопасности

Эксплуатация изделия должна осуществляться в

соответствии с требованиями, изложенными в руководстве

по эксплуатации.

Перед установкой необходимо убедиться в отсутствии

внешних повреждений устройства.

Обслуживание

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей».

Напряжение питания, В

Макс. коммутируемый ток, А

Максимальная мощность нагрузки

Контакт

Напряжение управления, В

Ток управления, мА

Память состояния контактов

Индикация включения питания

Индикация включения нагрузки

Потребляемая мощность, Вт

Диапазон рабочих температур, С

Степень защиты

Коммутационная износостойкость, цикл

Степень загрязнения среды

Категория перенапряжения

Подключение

Момент затяжки винтового соединения, Hм

Тип корпуса

Габариты (ШхВхГ), мм

Масса, кг

Монтаж

Код ETIM

Артикул

165...265 AC

2x16 (120A/20ms) AС-1

см. табл.1

2 NO

185...265 AC

нет

зеленый светодиод

желтый светодиод

-25...+50

IP20

>10

III

винтовые зажимы 2,5 мм

0,4

18х90х65

0,079

на DIN- рейке 35 мм

EC000188

EA01.005.021

Технические характеристики

31,5

16,5

Rн2

Rн1

S1...Sn

BIS-419i

FUNC

Индикация

питания

Индикация

включения

секции R1

Индикация

включения

секции R2

Переключатель

функций

A D

В С

Rн1

Rн2

S1...Sn

Rн1

Rн2

<5 с

>2 с

>5 с

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,35А

750VA

2000W 1000W 750W

500W

0,9kW

16A

16А

4000VA

Таблица 1
