Евроавтоматика BIS-410 Инструкция по эксплуатации онлайн
Реле импульсное

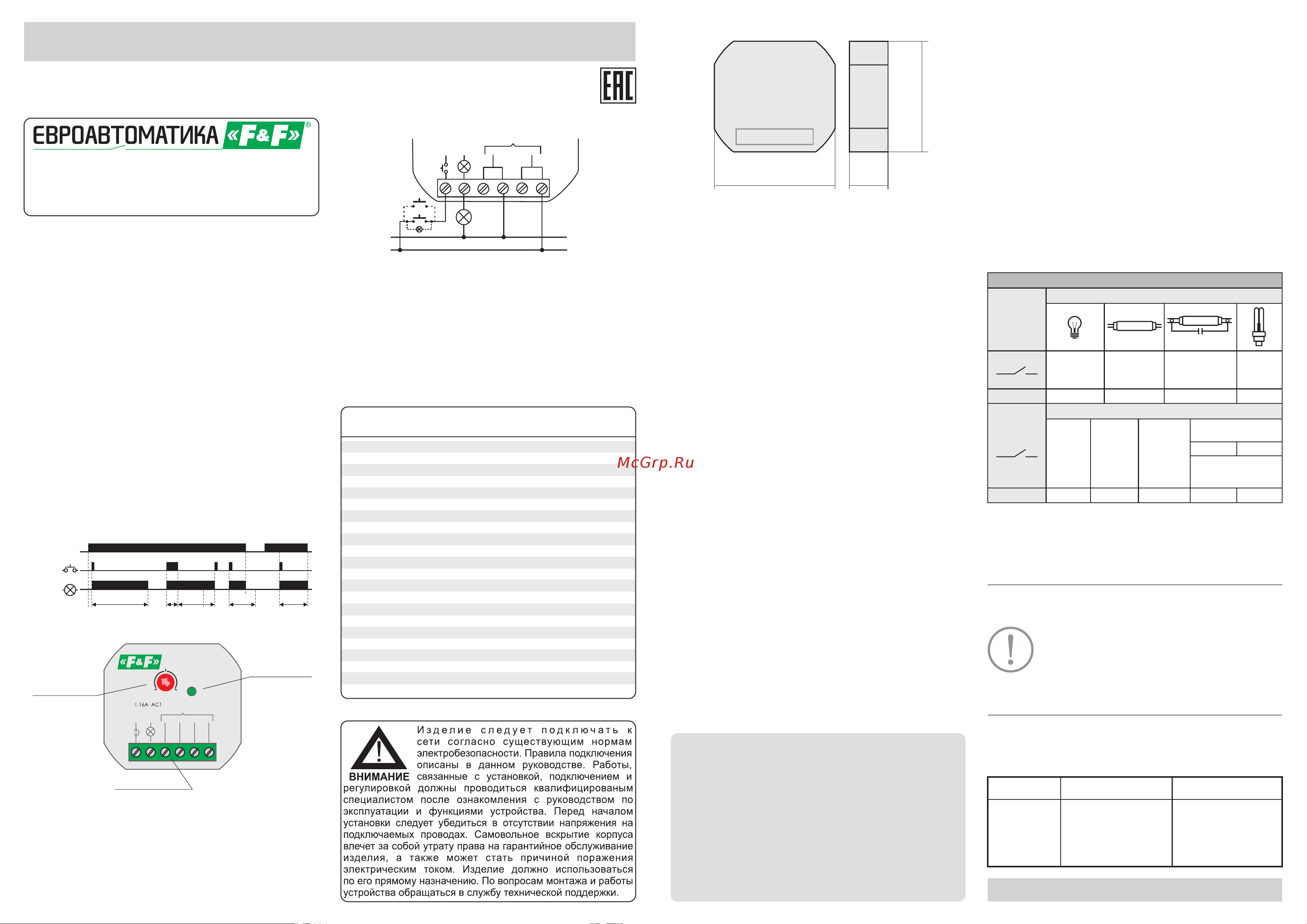

Руководство по эксплуатации
Схема подключеия
Подключение:
1. Отключить напряжение питания.
2. Реле установить в монтажной коробке.
3. Подключить провода питания: фазовый провод L к
клемме 5 или 6, нейтральный провод N к клемме 4 или 3.
4. Параллельно соединённые кнопки звонкового типа
подключить к клемме 1 и фазовому проводу L.
6. Подключить напряжение питания.
5. Нагрузку последовательно подключить к клемме 2 и
нейтральному проводу N.
ТУ BY 590618749.027-2017
BIS-410
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Реле импульсное BIS-410 предназначено для управления
одной нагрузкой, включения/выключения освещения,
электроустановки и т.п. из нескольких мест выключателями
кнопочного типа, параллельно соединенными между
собой. Таймер времени реле обеспечивает выключение
нагрузки через настраиваемый интервал времени в
диапазоне от 1 до 15 минут.
Выключение нагрузки произойдёт после очередного
замыкания одного из выключателей, либо по окончании
времени выключения, установленного переключателем на
корпусе реле в интервале от 1 до 15 минут. Удерживание в
нажатом состоянии выключателя более 2-х секунд включит
реле в режим работы без таймера времени выключения,
нагрузка будет включена постоянно до очередного
нажатия выключателя.
Включение, либо выключение нагрузки осуществляется
подачей электрического импульса на вход управления
реле замыканием любого из выключателей кнопочного
типа, параллельно соединенных между собой.
Панель управления
Назначение
Принцип работы
Диаграмма работы
Руководство по эксплуатации....................................... 1 шт.
Комплект поставки
Упаковка.......................................................................... 1 шт.
Реле BIS-410........................................................... 1 шт.
Напряжение питания, В
Максимальный коммутируемый ток, А
Максимальная мощность нагрузки
Контакт
Напряжение управления, В
Ток управления, мА
Память состояния контактов
Задержка отключения, мин
Индикация включения питания
Потребляемая мощность, Вт
0
Диапазон рабочих температур, С
Степень защиты
Коммутационная износостойкость, цикл
Степень загрязнения среды
Категория перенапряжения
Подключение
Тип корпуса
Габариты (ШхВхГ), мм
Масса, кг
Монтаж
Код ETIM
Артикул
165...265 AC
16 AС-1
см. табл.1
1NO
185...265
<5
нет
1...15
зеленый светодиод
0,7
-25...+50
IP20
5
>10
2
III
2
Винтовые зажимы 2,5 мм
PDTN
48 х 43 х 25
0.047
Монтажная коробка Ø60 мм
EC000188
EA01.005.010
Технические характеристики
1 2
3
4
5 6
L
L
L
N
N
N
RН
RН
PWR
S1...Sn
Индикатор
питания
Регулировка
задержки
отключения
L
BIS-410
N
2 3
5
L
1
N
L
6
4
N
PWR
U: 165÷265V ~
1
8
15
[min]
U
Зажимы
подключения
tоткл. >tоткл.
>2c
tоткл. tоткл.
U
S1...Sn
RH
Размеры корпуса
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Условия эксплуатации
Гарантийное обслуживание выполняется производителем изделия.
Пос лега рантий ное обслуживание изделия в ыполняется
производителем по действующим тарифам.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
При подключении реле необходимо следовать схеме подключения.
Гарантийные обязательства
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Р е л е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Обслуживание
Требование безопасности
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Срок службы – 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750VA
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
Свидетельство о приемке
Реле импульсное BIS-410 изготовлено и принято в соответствии с
требованиями ТУ BY 590618749.027-2017, действующей
технической документации и признан годным для эксплуатации.
Не выбрасывать данное устройство вместе
с другими отходами!
В соответствии с законом об использованном
оборудовании, бытовой электротехнический
мусор можно передать бесплатно и в любом
количестве в специальный пункт приема.
Электронный мусор, выброшенный на свалку
или оставленный на лоне природы, создает
угрозу для окружающей среды и здоровья
человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
48
43
25
При отключении питания в памяти не сохраняется состояние реле
(включено или выключено).
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее
2 часов.
ВНИМАНИЕ!
Реле импульсное BIS-410 работает с выключателями без
фиксации (кнопочного типа), возможна работа с выключателями с
подсветкой.
Изделия реализуются через дилерскую сеть предприятия.
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения голографической наклейки.
Условия транспортировки и хранения
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
-изделия, имеющие повреждения механического характера;
В гарантийный ремонт не принимаются:
Условия реализации и утилизации
Утилизировать как электронную технику.
- изделия, предъявленные без паспорта предприятия;
