Реле импульсное

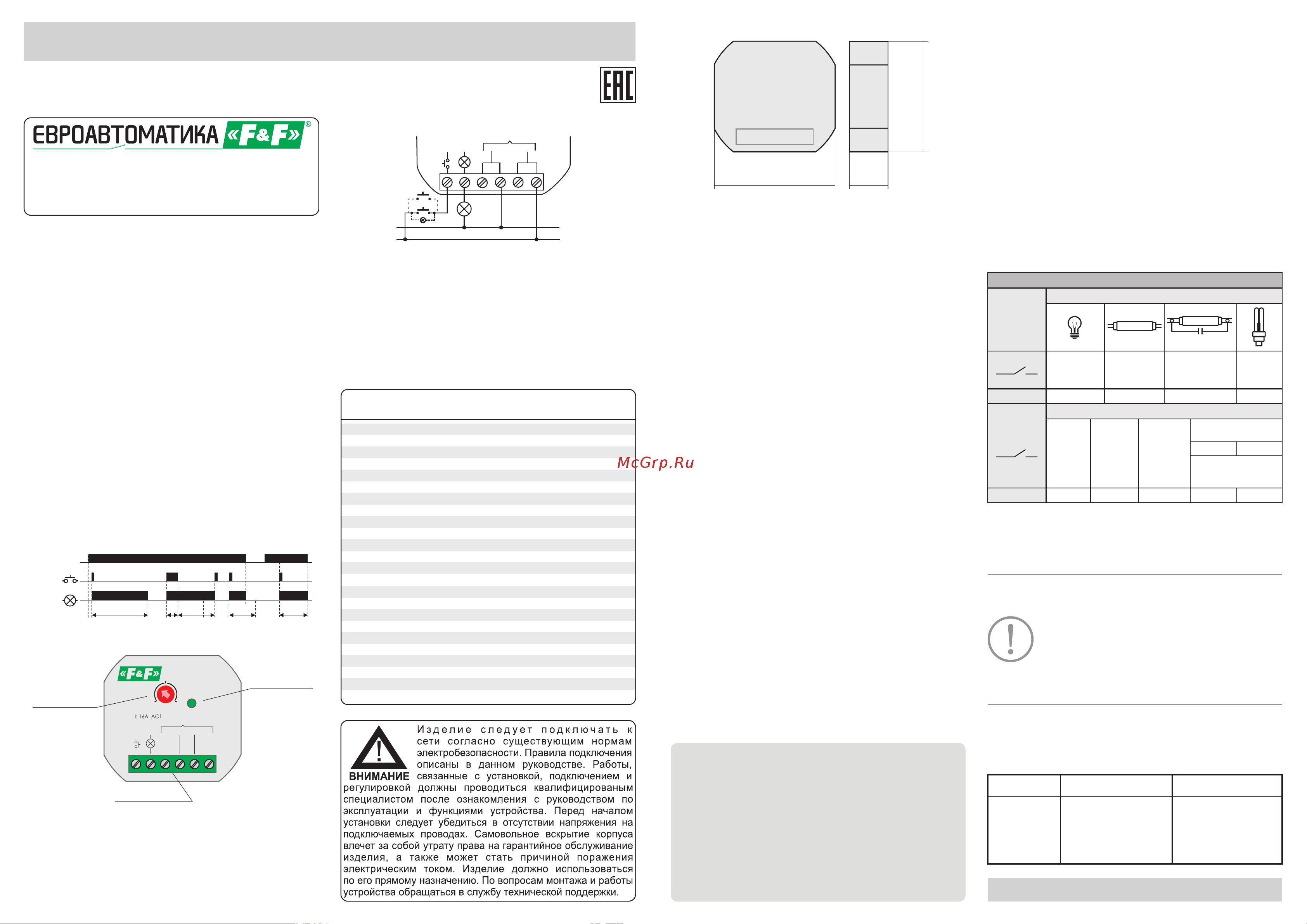

Руководство по эксплуатации

Подключение:

6. Подключить напряжение питания.

5. Нагрузку последовательно подключить к клемме 2 и

нейтральному проводу N.

3. Подключить провода питания: фазовый провод L к

клемме 5 или 6, нейтральный провод N к клемме 4 или 3.

2. Реле установить в монтажной коробке.

1. Отключить напряжение питания.

4. Параллельно соединённые кнопки звонкового типа

подключить к клемме 1 и фазовому проводу L.

Схема подключения

ТУ BY 590618749.027-2017

BIS-410i

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Принцип работы

Реле импульсное BIS-410i предназначено для управления

одной нагрузкой, включения/выключения освещения, в том

числе LED, ESL и GDL ламп, электроустановки и т.п. из

нескольких мест выключателями кнопочного типа,

параллельно соединенными между собой. Таймер

времени реле обеспечивает выключение нагрузки через

настраиваемый интервал времени в диапазоне от 1 до

15 минут.

Включение, либо выключение нагрузки осуществляется

подачей электрического импульса на вход управления

реле замыканием любого из выключателей кнопочного

типа, параллельно соединенных между собой.

Выключение нагрузки произойдёт после очередного

замыкания одного из выключателей, либо по окончании

времени выключения, установленного переключателем на

корпусе реле в интервале от 1 до 15 минут. Удерживание в

нажатом состоянии выключателя более 2-х секунд включит

реле в режим работы без таймера времени выключения,

нагрузка будет включена постоянно до очередного

нажатия выключателя.

Назначение

Диаграмма работы

Панель управления

Комплект поставки

Реле BIS-410i........................................................... 1 шт.

Упаковка.......................................................................... 1 шт.

Руководство по эксплуатации....................................... 1 шт.

Напряжение питания, В

Максимальный коммутируемый ток, А

Максимальная мощность нагрузки

Устойчивость к импульсным токам (подключение

LED, ESL, GDL ламп)

Контакт

Напряжение управления, В

Ток управления, мА

Память состояния контактов

Задержка отключения, мин

Индикация включения питания

Потребляемая мощность, Вт

Диапазон рабочих температур, С

Степень защиты

Коммутационная износостойкость, цикл

Степень загрязнения среды

Категория перенапряжения

Подключение

Тип корпуса

Габариты (ШхВхГ), мм

Масса, кг

Монтаж

Код ETIM

Артикул

165...265 AC

16 (120А/20мс) AС-1

см. табл.1

да

1NO

185...265

нет

1...15

зеленый светодиод

0,7

-25...+50

IP20

>10

III

Винтовые зажимы 2,5 мм

PDTN

48 х 43 х 25

0.047

Монтажная коробка Ø60 мм

EC000188

EA01.005.016

Технические характеристики

1 2

5 6

RН

PWR

S1...Sn

Индикатор

питания

Регулировка

задержки

отключения

BIS-410i

2 3

PWR

U: 165÷265V ~

[min]

Зажимы

подключения

tоткл. >tоткл.

>2c

tоткл. tоткл.

S1...Sn

Не устанавливайте реле без защиты в местах где возможно

попадания воды или солнечных лучей.

Срок службы – 10 лет.

Гарантийные обязательства

Эксплуатация изделия должна осуществляться в соответствии с

требованиями, изложенными в руководстве по эксплуатации.

Изделие, имеющее внешние механические повреждения,

эксплуатировать запрещено.

Перед установкой необходимо убедиться в отсутствии внешних

повреждений устройства.

Р е л е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я

квалифицированным персоналом.

Гарантийный срок эксплуатации изделия – 24 месяца с даты

продажи.

СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену

вышедшего из строя изделия при соблюдении правил эксплуатации

и отсутствии механических повреждений.

При отсутствии даты продажи гарантийный срок исчисляется с даты

изготовления

При подключении реле необходимо следовать схеме подключения.

Обслуживание

Размеры корпуса

При техническом обслуживании изделия необходимо соблюдать

«Правила техники безопасности и технической эксплуатации

электроустановок потребителей».

При обнаружении видимых внешних повреждений корпуса изделия

дальнейшая его эксплуатация запрещена.

Гарантийное обслуживание выполняется производителем изделия.

Пос л е гар а н ти й но е обсл у жи в а ни е издел и я вы п о л н яется

производителем по действующим тарифам.

Перед отправкой на ремонт, изделие должно быть упаковано в

заводскую или другую упаковку, исключающую механические

повреждения.

Условия эксплуатации

Климатическое исполнение УХЛ4, диапазон рабочих температур от -

25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.

Рабочее положение в пространстве – произвольное. Высота над

уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу реле, а также

агрессивных газов и паров в концентрациях, разрушающих металлы

и изоляцию.

По устойчивости к перенапряжениям и электромагнитным помехам

устройство соответствует ГОСТ IEC 60730-1.

Требование безопасности

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,35А

750VA

2000W 1000W 750W

500W

0,9kW

16A

16А

4000VA

Таблица 1

Свидетельство о приемке

Реле импульсное BIS-410i изготовлено и принято в соответствии с

требова ниями ТУ BY 59 0 618749 .027-20 17, д ействующе й

технической документации и признан годным для эксплуатации.

Не выбрасывать данное устройство вместе

с другими отходами!

В соответствии с законом об использованном

оборудовании, бытовой электротехнический

мусор можно передать бесплатно и в любом

количестве в специальный пункт приема.

Электронный мусор, выброшенный на свалку

или оставленный на лоне природы, создает

угрозу для окружающей среды и здоровья

человека.

Штамп ОТК

Дата продажи

Дата выпуска

Драгоценные металлы отсутствуют!

Перед подключением изделия к электрической сети (в случае его

хранения или транспортировки при низких температурах), для

исключения повреждений вызванных конденсацией влаги,

необходимо выдержать изделие в теплом помещении не менее

2 часов.

При отключении питания в памяти не сохраняется состояние реле

(включено или выключено).

ВНИМАНИЕ!

Реле импульсное BIS-410i работает с выключателями без

фиксации (кнопочного типа), возможна работа с выключателями с

подсветкой.

В гарантийный ремонт не принимаются:

Условия транспортировки и хранения

- изделия, бывшие в негарантийном ремонте;

-изделия, имеющие повреждения механического характера;

- изделия, предъявленные без паспорта предприятия;

Предприятие изготовитель оставляет за собой право вносить

конструктивные изменения, без уведомления потребителя, с целью

улучшения качества и не влияющие на технические характеристики

и работу изделия.

Условия реализации и утилизации

Изделия реализуются через дилерскую сеть предприятия.

-изделия, имеющие повреждения голографической наклейки.

Утилизировать как электронную технику.

Транспортировка изделия может осуществляться любым видом

закрытого транспорта, обеспечивающим сохранение упакованных

изделий от механических воздействий и воздействий атмосферных

осадков. Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной вентиляцией

при температуре окружающего воздуха от минус 50° до плюс 50 °С и

относительной влажности не более 80 % при температуре +25 °С.
