1. Отключить напряжение питания.

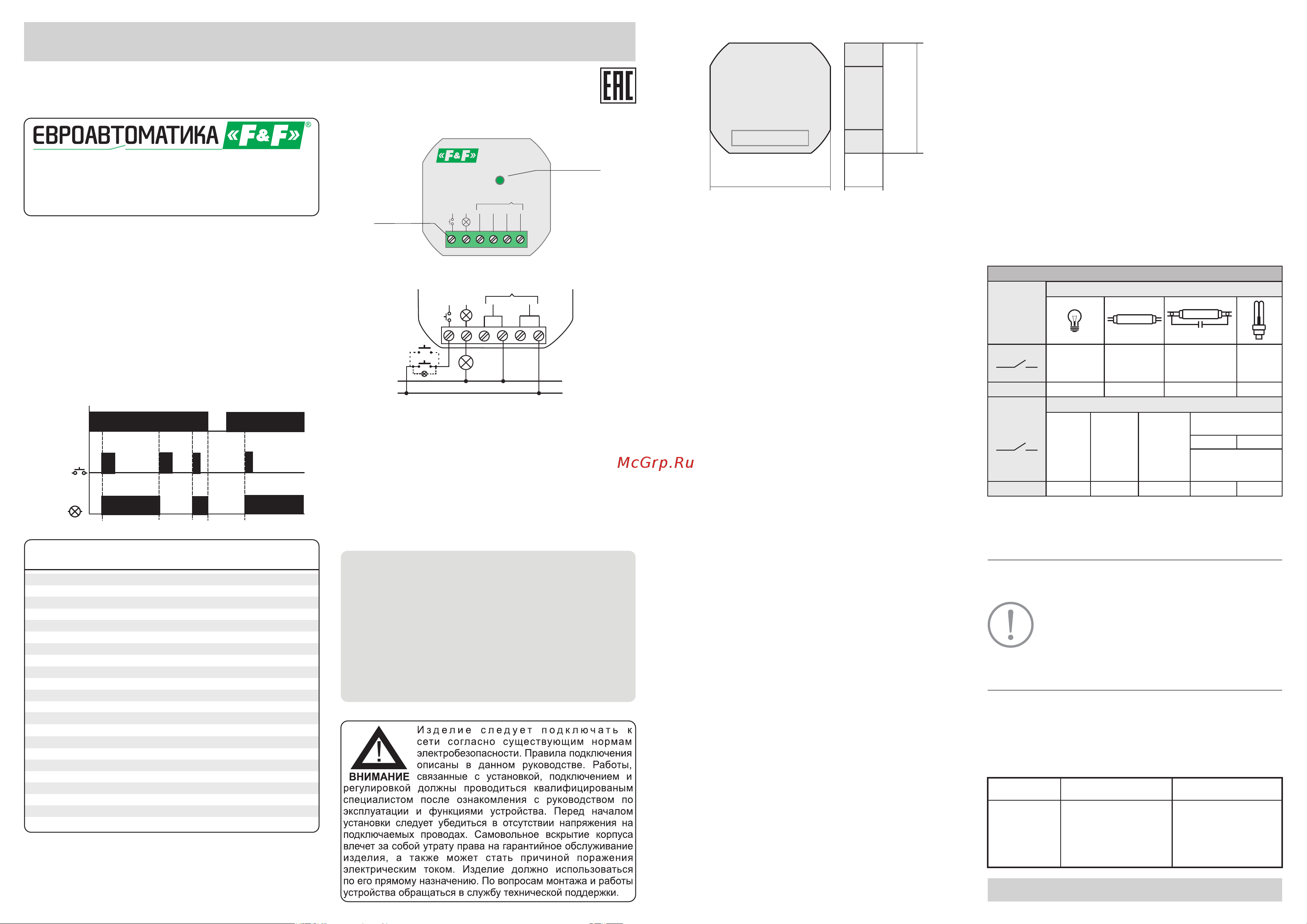

Схема подключения

4. Параллельно соединенные кнопки звонкового типа

подключить к клемме 1 и фазовому проводу L.

Внешний вид и индикация

Подключение

3. Подключить провода питания к группе PWR: фазовый

провод L к клемме 5 либо 6. Нейтральный провод N к

клемме 3 либо 4.

2. Реле установить в монтажной коробке.

5. Нагрузку последовательно подключить к клемме 2 и

нейтральному проводу N.

6. Подать напряжение питания.

Реле импульсное

Руководство по эксплуатации

ТУ BY 590618749.027-2017

BIS-408

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Включение, либо выключение нагрузки осуществляется

подачей электрического импульса на вход управления

реле замыканием любого из выключателей кнопочного

типа, параллельно соединенных между собой.

Назначение

Реле импульсное BIS-408 предназначено для управления

освещением или иной нагрузкой из нескольких мест при

помощи параллельно соединенных выключателей без

фиксации.

Принцип работы

Диаграмма работы

ВНИМАНИЕ!

При отключении питания в памяти не сохраняется состояние

контактов реле (включено или выключено).

Реле импульсное BIS-408 работает с выключателями без

фиксации (кнопочного типа), возможна работа с выключателями с

подсветкой

Перед подключением изделия к электрической сети (в случае его

хранения или транспортировки при низких температурах), для

исключения повреждений вызванных конденсацией влаги,

необходимо выдержать изделие в теплом помещении не менее 2

часов.

Реле BIS-408...................................................................1 шт.

Руководство по эксплуатации....................................... 1 шт.

Комплект поставки

Упаковка.......................................................................... 1 шт.

Напряжение питания, В

Максимальный коммутируемый ток, А

Максимальная мощность нагрузки

Контакт

Напряжение управления, В

Ток управления, мА

Память состояния контактов

Индикация включения питания

Потребляемая мощность, Вт

Диапазон рабочих температур, С

Степень защиты

Коммутационная износостойкость, цикл

Степень загрязнения среды

Категория перенапряжения

Подключение

Момент затяжки винтового соединения, Hм

Тип корпуса

Габариты (ШхВхГ), мм

Масса, кг

Монтаж

Код ETIM

Артикул

165...265 AC

16 AС-1

см. табл.1

1NO

185...265 AC

нет

зеленый светодиод

0,6

-25...+50

IP20

>10

III

Винтовые зажимы 2,5 мм

0,4

PDTN

48 х 43 х 25

0,045

Монтажная коробка Ø60 мм

EC000188

EA01.005.008

Технические характеристики

Индикатор

питания

Винтовые

зажимы

BIS-408

U: 165÷265V ~

I: 16A AС1

2 3 5

PWR

S1...Sn

Rн

1 2

5 6

RН

PWR

S1...Sn

Размеры корпуса

Гарантийные обязательства

СООО «Евроавтоматика ФиФ» гарантирует ремонт или

замену вышедшего из строя изделия при соблюдении

правил эксплуатации и отсутствии механических

повреждений.

Гарантийный срок эксплуатации изделия – 24 месяца с

даты продажи.

Не устанавливайте изделие без защиты в местах где

возможно попадания воды или солнечных лучей.

-изделия, имеющие повреждения механического

характера;

- изделия, предъявленные без паспорта предприятия;

Реле должно устанавливаться и обслуживаться

квалифицированным персоналом.

При отсутствии даты продажи гарантийный срок

исчисляется с даты изготовления

- изделия, бывшие в негарантийном ремонте;

При подключении изделия необходимо следовать схеме

подключения.

Срок службы – 10 лет.

В гарантийный ремонт не принимаются:

-изделия, имеющие повреждения голографической

наклейки.

Обслуживание

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей».

При обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Гарантийное обслуживание выполняется производителем

изделия. Послегарантийное обслуживание изделия

выполняется производителем по действующим тарифам.

Перед отправкой на ремонт, изделие должно быть

упаковано в заводскую или другую упаковку, исключающую

механические повреждения.

Условия эксплуатации

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25...+50 °С, относительная влажность

воздуха до 80 % при 25 °С. Рабочее положение в

пространстве – произвольное. Высота над уровнем моря

до 2000 м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу

изделия, а также агрессивных газов и паров в

концентрациях, разрушающих металлы и изоляцию.

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.

Требование безопасности

Эксплуатация изделия должна осуществляться в

соответствии с требованиями, изложенными в руководстве

по эксплуатации.

Перед установкой необходимо убедиться в отсутствии

внешних повреждений устройства.

Изделие, имеющее внешние механические повреждения,

эксплуатировать запрещено.

Мощность нагрузки

Ток

контактов

реле

Категория применения

DC-1АC-15АC-3

Накаливания,

галогенные,

электронагре-

ватели

Люминес-

центные

Люминесцентные

скомпенсирован-

ные

ЭСЛ, LED

лампы с

ЭПРА

Электро-

двигатели

Катушки

контакторов

Безиндуктивная

нагрузка

постоянного тока

24V

230V

АC-1

Активная

нагрузка

7мкФ

0,35А

750VA

2000W 1000W 750W

500W

0,9kW

16A

16А

4000VA

Таблица 1

Изделия реализуются через дилерскую сеть предприятия.

Предприятие изготовитель оставляет за собой право

вносить конструктивные изменения, без уведомления

потребителя, с целью улучшения качества и не влияющие

на технические характеристики и работу изделия.

Утилизировать как электронную технику.

Условия транспортировки и хранения

Транспортировка изделия может осуществляться любым

видом з акрытого т ранс порта, обеспечивающ им

сохранение упакованных изделий от механических

воздействий и воздействий атмосферных осадков.

Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от

минус 50° до плюс 50 °С и относительной влажности не

более 80 % при температуре +25 °С.

Условия реализации и утилизации

Свидетельство о приемке

Реле импульсное BIS-408 изготовлено и принято в

соответствии с требованиями ТУ BY 590618749.027-2017,

действующей технической документации и признано

годным для эксплуатации.

Не выбрасывать данное устройство вместе

с другими отходами!

В соответствии с законом об использованном

оборудовании, бытовой электротехнический

мусор можно передать бесплатно и в любом

количестве в специальный пункт приема.

Электронный мусор, выброшенный на свалку

или оставленный на лоне природы, создает

угрозу для окружающей среды и здоровья

человека.

Штамп ОТК

Дата продажи

Дата выпуска

Драгоценные металлы отсутствуют!
