STOUT Редакция № 1 Дата: 30.08.2018

Монтаж и установка пределов давления.

6.1 Монтаж.

• Реле давления монтируется в вертикальном или горизонтальном положении.

• Номинальный диаметр трубопровода между реле давления и регулируемым прибором должен быть не

менее DN8, если длина трубопровода между реле и регулируемым устройством не превышает одного

метра; не менее DN15, если длина трубопровода превышает один метр; DN20 независимо от длины,

если данная труба используется для подачи рабочей среды к другим устройствам помимо

рассматриваемого реле давления.

• Реле подключается к системе водоснабжения через штуцер 1/4"ВР. Герметичность соединения

обеспечивается только при применении герметиков (герметизирующая паста, тефлоновая лента и т.д.).

• Крепление реле давления должно выполняться с помощью ключа №19 (рекомендуемый момент

затяжки: 35 Нм).

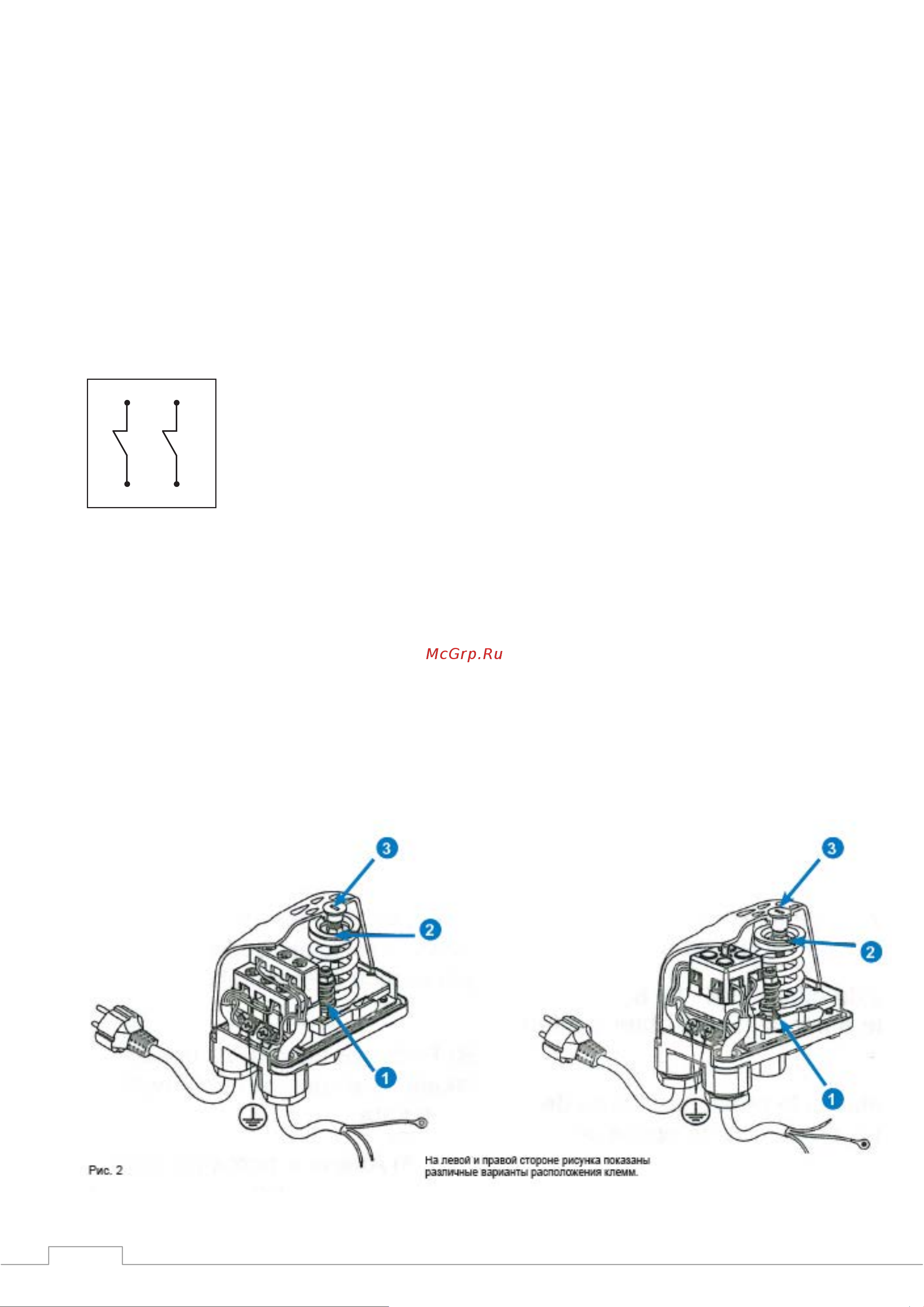

• Для изменения установки пределов давления необходимо сначала снять крышку корпуса реле, ослабив

винт 3 (рис. 2).

• Полностью ослабьте гайку пружины 1 (дифференциал давления).

•

Настройте при помощи регулировочной гайки пружины 2 давление включения (вращением по часовой

стрелке давление включения увеличивается, против часовой уменьшается).

• Настройте при помощи гайки настройте дифференциал давления (т.е. давление выключения).

• Надев крышку реле давления проверьте правильность настройки при помощи манометра.

line

motor

line

motor

ПОДКЛЮЧЕНИЕ К СЕТИ

Снимите крышку корпуса реле, ослабив винт 3 (рис.2). Подключения к электросети и

насосу осущест-вляется в соответствии со схемой (рис. 1). Подключение к электросети

осуществляется через клеммы LINE, подключения к насосу через клеммы MOTOR.

Рис. 1

6.2 Установка пределов давления.
