1. Сведения об изделии

1.1. Наименование и тип

Реле давления типа KPI, модификации KPI35R, KPI36R, KPI38R.

1.2. Изготовитель

ООО “Ридан Трейд“, 143581, Российская Федерация, Московская область, г.о. Истра, деревня Лешково,

д. 217

Адрес места осуществления деятельности: Китай, 325600, Чжэцзян, Юэцин, Вайшив, 220

1.3. Продавец

ООО “Ридан Трейд“, 143581, Российская Федерация, Московская область, г.о. Истра, деревня Лешково,

д. 217, тел. (495) 792-57-57.

1.4. Дата изготовления

Дата изготовления указана на этикетке корпуса реле в виде трехзначного числа MM.YY (MM –

порядковый номер месяца изготовления; YY – последние две цифры года изготовления).

2. Назначение изделия

Реле давления типа КРI, модификации KPI35R, KPI36R, KPI38R (далее - KPI) предназначено для

регулирования, текущего контроля и аварийной сигнализации в промышленности и устанавливается в

системах с жидкими и газообразными средами.

Реле давления снабжено однополюсным выключателем, который замыкает или размыкает

электрическую цепь при изменении давления в системе по сравнению с заданным значением.

Реле давления типов KPI не являются средством измерения.

3. Описание и работа

3.1. Устройство изделия

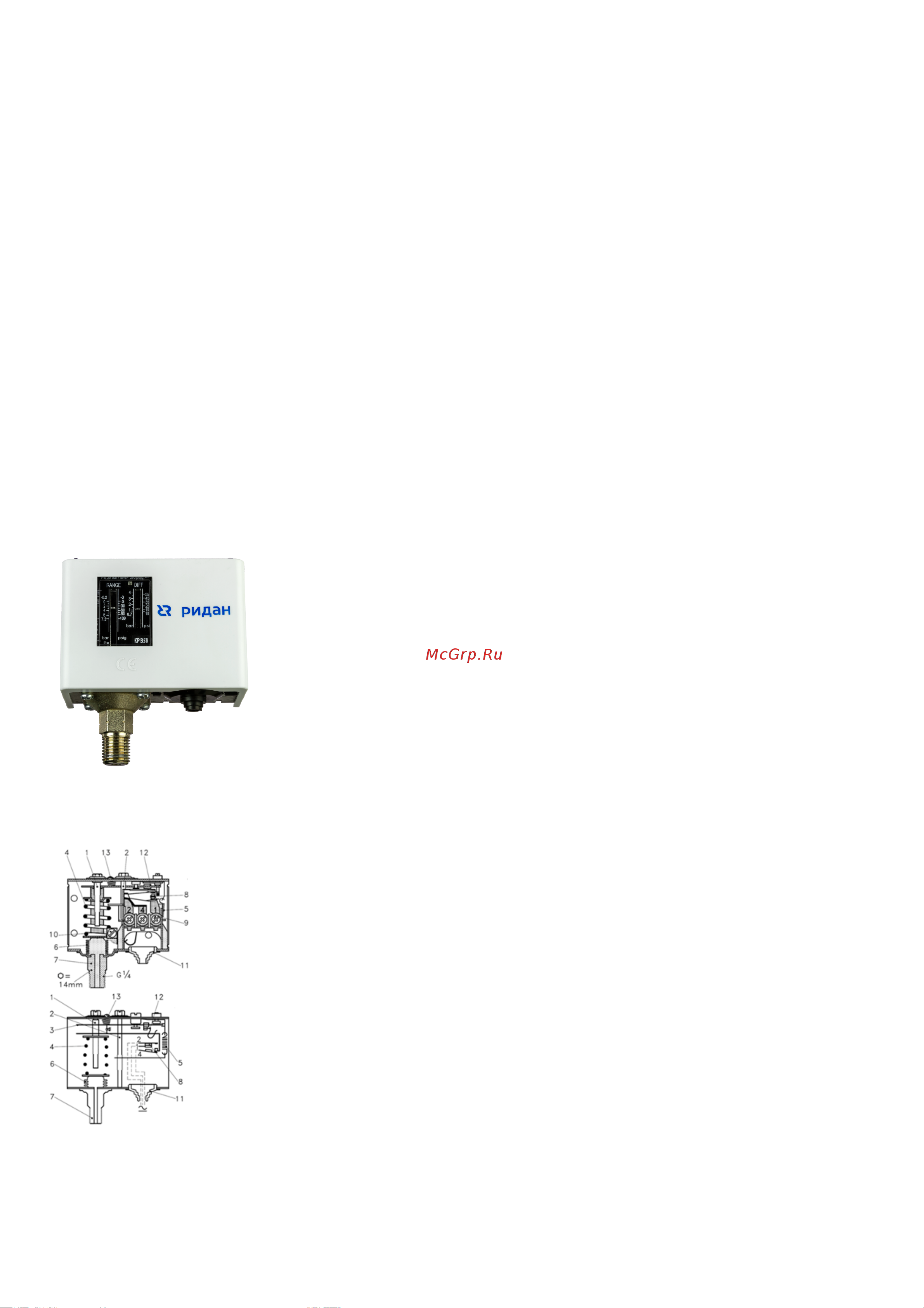

Рис. 3.1

1. Настроечный шпиндель шкалы «range»

2. Настроечный шпиндель шкалы «diff»

3. Основной рычаг

4. Пружина шкалы «range»

5. Пружина шкалы «diff»
