Реле контроля уровня РКУ-1М

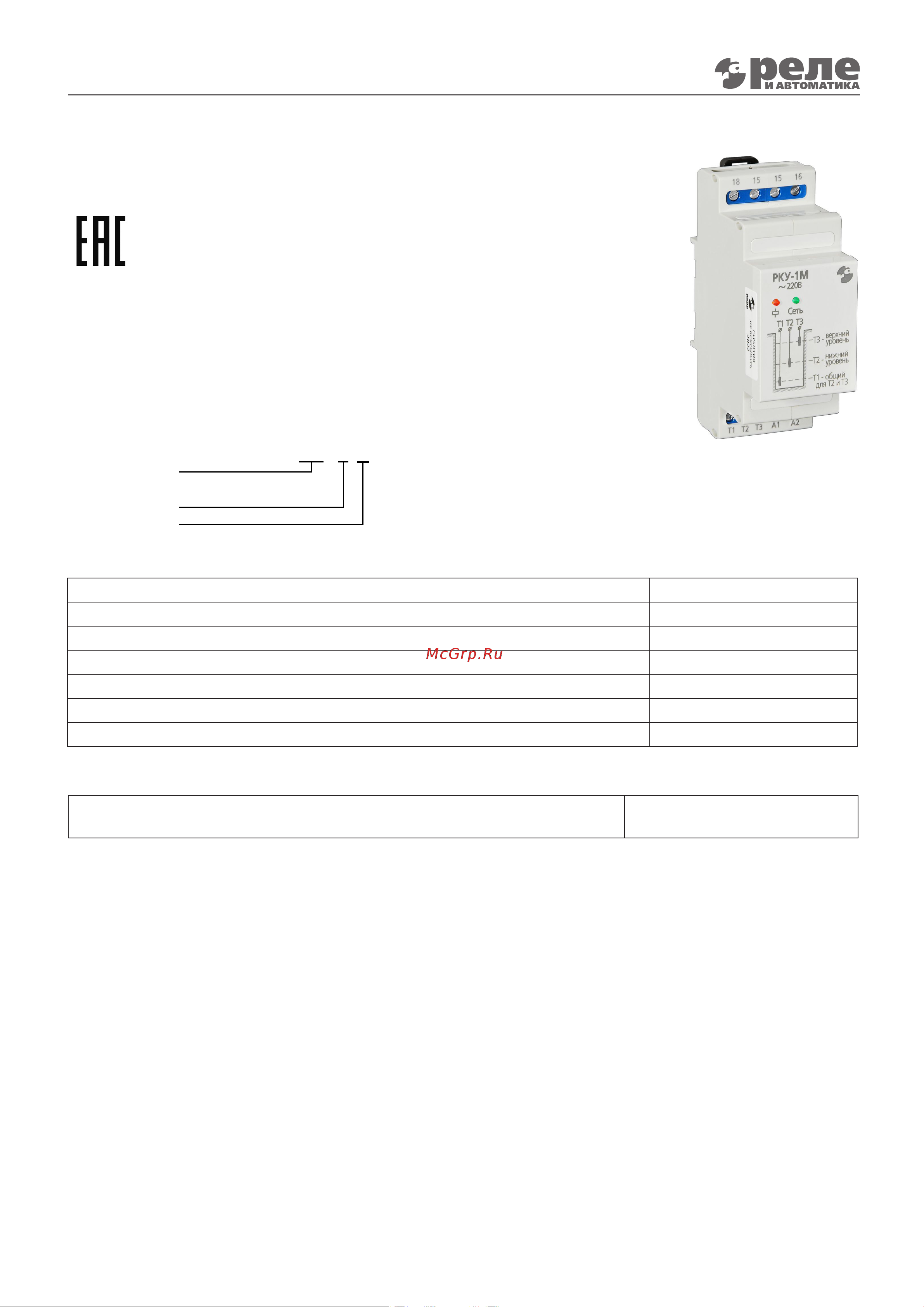

РЕЛЕ КОНТРОЛЯ УРОВНЯ РКУ-1М

ОБЩИЕ СВЕДЕНИЯ

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Диапазон рабочих температур - от -20°С до +45°С.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до

60Гц.

Степень защиты реле IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку или на плоскость.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания, В, частоты 50/60Гц 220

Потребляемая мощность, Вт, не более 3.5

Чувствительность, кОм 50

Количество датчиков 3

Максимальное расстояние от реле до датчика, м 100

Количество и вид контактов 1 переключающий

Масса, кг, не более 0.20

КОММУТАЦИОННАЯ СПОСОБНОСТЬ

Номинальные режимы коммутации контактной группы (количество циклов

срабатывания, не менее)

1А, ≅ 12В (не менее 5*10

)

8А, ~220В (не менее 9*10

)

РКУ -1 М

Тип корпуса

Модификация

Реле контроля

уровня

Реле РКУ-1М предназначено для контроля уровня токопроводящей жид-

кости и применяется в схемах релейной защиты и автоматики управления

сливом и наполнением колодцев или резервуаров.

Реле уровня размещено в пластмассовом корпусе. В нижней части размещены контактные зажимы для под-

ключения 3-х датчиков - общего (Т1), датчика минимального (Т2) и максимального (Т3) уровней, а также цепи

питания, в верхней - контакты для подключения нагрузки. На передней панели находятся 2 светодиода.

Реле работает на кондуктометрическом принципе - т.е. на измерении проводимости жидкости между датчика-

ми.

При подаче питания на реле зажигается зеленый светодиод.

В режиме «контроль заполнения», если уровень жидкости ниже уровня расположения датчика максимума Т3,

выходное реле выключено, работает насос заполнения М и красный светодиод не горит. При достижении уров-

ня максимума Т3, включается выходное реле, загорается красный светодиод и выключается насос М. Повторное

включение насоса заполнения произойдёт после снижения уровня жидкости ниже уровня минимума Т2.

В режиме «контроль слива», если уровень жидкости выше уровня расположения датчика максимума Т3, выход-

ное реле включено, работает насос слива М и горит красный светодиод. При снижении уровня жидкости ниже

уровня минимума Т2, выключается выходное реле, гаснет красный светодиод и выключается насос М. Повтор-

ное включение насоса слива произойдёт после увеличения уровня жидкости до уровня максимума Т3.

При работе в режиме «контроль наличия жидкости» реле срабатывает при появлении жидкости между датчи-

ками Т1 и Т2(Т3).

УСТРОЙСТВО И РАБОТА

ТУ 27.12.24-007-17114305-2019

(С) 2023.0109 =115

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
