Реле напряжения RBUZ D2
для профессионалов
РЕЛЕ НАПРЯЖЕНИЯ
RBUZ D2
D2-40, D2-50, D2-63
Сертификат соответствия
№ ТС RU C-UA.АБ15.В.03551
Срок действия с 14.08.2017 по 13.08.2020
Орган по сертификации: ООО «ЦЕНТРОТЕСТ»
Соответствует требованиям Технического регламента
Таможенного союза: ТР ТС 004/2011 «О безопасности
низковольтного оборудования», ТР ТС 020/2011
«Электромагнитная совместимость технических средств»
Полный перечень сертификатов представлен на
официальном сайте производителя www.ds-electronics.ru
3
4
1 2
2 3
который устанавливается в разрыв фазного провода,
как показано на Схемах 1 и 2. Он должен быть рас-
считан на номинальный ток нагрузки.
Для защиты человека от поражения электрическим
током утечки устанавливается УЗО (устройство защит-
ного отключения). Для подключения реле требуется:
— закрепить реле на монтажной рейке (DIN);
— подвести провода;
— выполнить соединения согласно данного пас-
порта.
Клеммы реле рассчитаны на провод с сечением не
2
более 16 мм . Для уменьшения механической нагрузки
на клеммы желательно использовать мягкий провод. За-
чистите концы проводов 10 ±0,5 мм. Более длинный
конец может стать причиной короткого замыкания, а
короткий — причиной ненадежного соединения. Ис-
пользуйте кабельные наконечники. Открутите винты
клемм и вставьте зачищенный конец провода в клемму.
Затяните клемму с моментом 2,4 Н·м. Слабая затяжка
может привести к слабому контакту и перегреву клемм
и проводов, перетяжка — к повреждению клемм и про-
водов. Провода затягиваются в клеммах при помощи
отвертки с шириной жала не более 6 мм. Отвертка с
жалом шириной более 6 мм может нанести механи-
ческие повреждения клеммам. Это может повлечь по-
терю права на гарантийное обслуживание.
Сечение проводов проводки, к которой подклю-
чается реле напряжения, должно соответствовать ве-
личине электрического тока, потребляемого нагрузкой.
Приминение алюминия не желательно.
Также необходимо учитывать, что мощность нагруз-
ки 3000 ВА при 220 В будет составлять 4400 ВА при
270 В. Поэтому не допускайте превышения паспорт-
ного значения коммутируемой мощности реле при
максимально возможном отклонении напряжения в
верхнюю сторону. При превышении паспортного
значения коммутируемой мощности реле используйте
контактор (магнитный пускатель, силовое реле),
который рассчитан на данную мощность.
Через 5 с после последнего нажатия кнопок
происходит возврат к индикации напряжения сети.
Эксплуатация
4
Перед началом монтажа и использования реле напря-
жения, пожалуйста, ознакомьтесь до конца с данным
документом. Это поможет избежать возможной опас-
ности, ошибок и недоразумений.
Реле напряжения предназначено для защиты электро-
оборудования от критических скачков напряжения в сети.
Чувствительное к отклонениям сетевого напряжения обо-
рудование: холодильники, телевизоры, видео- и аудио-
техника, компьютеры и т.п.
Качество напряжения сети должно соответствовать
государственным стандартам 230 В с незначительными
отклонениями. На это напряжение ориентируются произ-
водители бытовой техники при проектировании и изготов-
лении. Но реальное напряжение сети не всегда соот-
ветствует этим стандартам. Могут происходить перепады
напряжения от 160 до 380 В, вызванные целым рядом
факторов, среди которых можно выделить следующие:
— обрыв и попадание нулевого провода на одну из
фаз в воздушных линиях;
— перекос фаз, вызванный перегрузкой одной из фаз
каким-либо мощным потребителем;
— устаревшее оборудование подстанций, не соответ-
ствующее возросшей мощности потребителей.
Назначение
Установка
Реле предназначено для установки внутри помещений.
Риск попадания влаги и жидкости в месте установки
должен быть минимален. При установке в ванной комнате,
туалете, кухне, бассейне реле должно быть помещено в
оболочку со степенью защиты не ниже IP55 по ГОСТ 14254
(частичная защита от пыли и защита от брызг в любом на-
правлении).
Температура окружающей среды при монтаже должна
находиться в пределах –5...+45 °С.
Реле монтируется в специа-
льный шкаф, позволяющий про-
изводить удобный монтаж и экс-
плуатацию. Шкаф должен быть
снабжен стандартной монтаж-
ной рейкой шириной 35 мм (DIN-
–рейка). Реле занимает в шири-
ну стандартных модуля по 18 мм.
Высота установки реле должна находиться в пределах
0,5...1,7 м от уровня пола. Реле монтируется и подклю-
чается после установки и проверки нагрузки.
Для защиты от короткого замыкания и превышения
мощности в цепи нагрузки обязательно необходимо перед
реле установить автоматический выключатель (АВ),
два
Технический
паспорт
Инструкция по установке
и эксплуатации
Напряжение питания (100–420 В, 50 Гц) подается на
клеммы 1 и 2, причем фаза (L) подключается к клемме 1, а
ноль (N) — к клемме 2.
Соединительный провода нагрузки подключаются к
клеммам 3 и 4 (фаза (L) подключается к клемме 3, а ноль
(N) — к клемме 4).

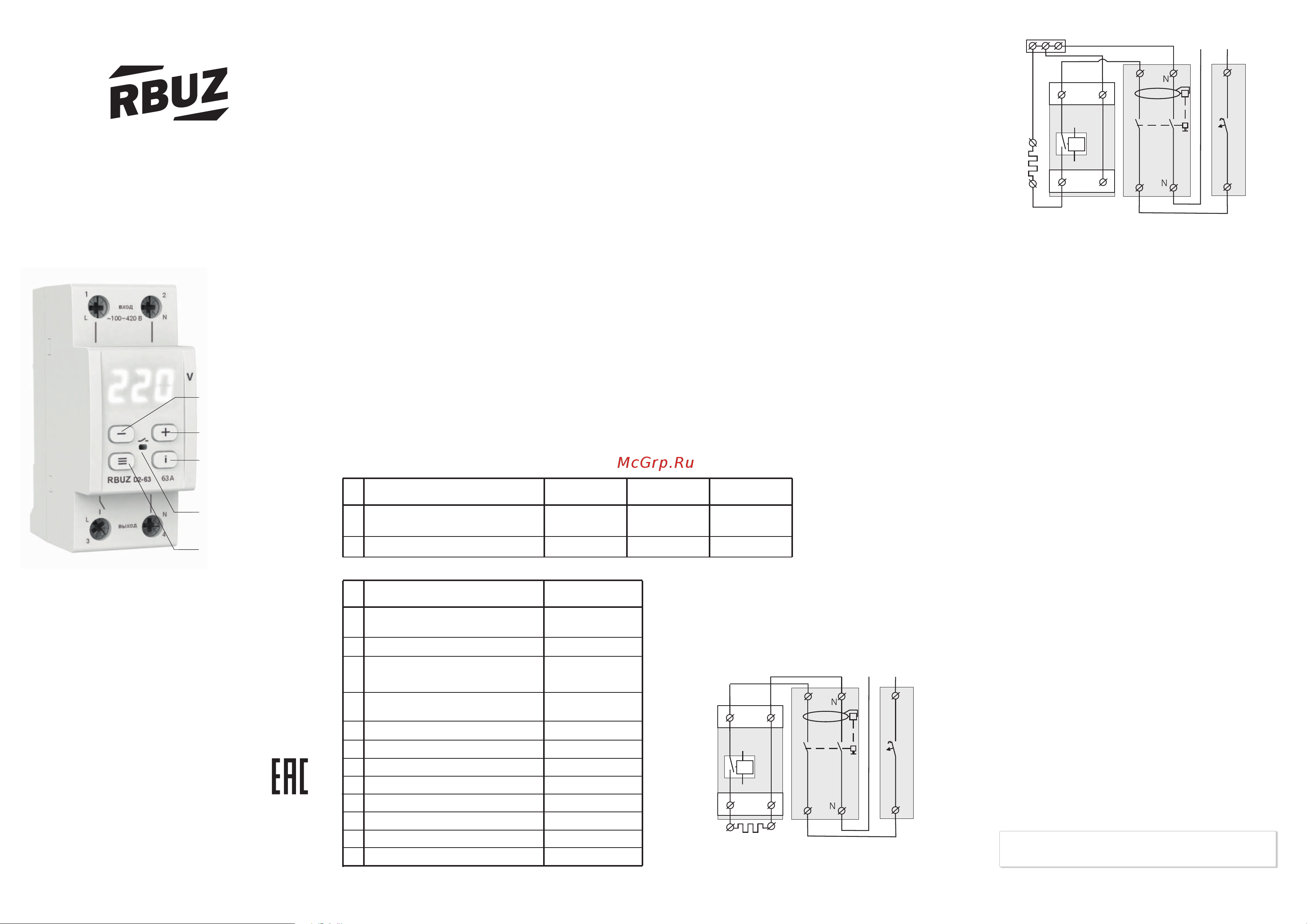

Технические данные
Схема подключения
Схема 1.
Упрощенная внутренняя схема
и схема подключения
Схема 1. Подключение автоматического выключателя и УЗО
с транзитом нуля через реле
Схема 2. Подключение автоматического выключателя и
УЗО без транзита нуля через реле
Комплект поставки
Гарантийные свидетельство и талон
Техпаспорт, инструкция по установке и эксплуатации
Упаковочная коробка
1 шт.
1 шт.
1 шт.
1 шт.
Верхняя граница
напряжения и увеличение
параметра
Индикатор
сигнализирует о подаче
напряжения на нагрузку
Нижняя граница
напряжения и уменьшение
параметра
Функциональное
меню
нагрузка
L
N
ноль
фаза
~100–420 В
Реле D2
Просмотр журнала
аварийных срабатываний и
расшифровки аббревиатур
пунктов меню
не более 0,04 с
не более 2,8 mA
0,1-10,0 с
не более 0,04 с
9
10
11
12
13
0,17 кг ±10 %
10 000 циклов
500 000 циклов
не менее 100 В
не более 420 В
№
п/п
4
5
3
6
7
8
Тип реле
поляризованное
Пределы напряжения
Время отключения при превышении
Ток потребления при 230 В
Время отключения при понижении:
> 120 В
< 120 В
Напряжение питания
Масса
Габаритные размеры (Ш х В х Г)
Кол-во ком-ций под нагр., не менее
Кол-во ком-ций без нагр., не менее
Параметр
Значение
верхний 220–280 В
нижний 120–210 В
36 х 85 х 66
14
IP20
2
не более 16 мм
Степень защиты по ГОСТ 14254
Подключение
~100–420 В
3
4
1 2
нагрузка
L
L
N
N
~100–420 В
Реле D2
1
2
УЗО
АВ
8 800 ВА 11 000 ВА 13 900 ВА
1
2
40 А (max 50 А
в течение 10 мин)
50 А (max 60 А
в течение 10 мин)
63 А (max 80 А
в течение 10 мин)
Параметр
№
п/п
Номинальный ток нагрузки
Номинальная мощность нагрузки
с термозащитой
~100–420 В
3
4
1 2
нагрузка
L
L
N
N
~100–420 В
Реле D2
1
2
УЗО
АВ
нулевой клеммник
