РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Арт. 10-6040

ОПИСАНИЕ И НАЗНАЧЕНИЕ

Реле напряжения 10-6040 предназначено для защиты

подключенных к нему бытовых электроприборов

(холодильников, стиральных машин, компьютеров, видео- и

аудиотехники и т.д.) от недопустимых отклонений питающего

напряжения и импульсных помех в сети.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

КОМПЛЕКТАЦИЯ

Реле напряжения -1 шт.

Руководство по эксплуатации -1 шт.

РЕЛЕ НАПРЯЖЕНИЯ

ПРАВИЛА БЕЗОПАСНОСТИ И ЭКСПЛУАТАЦИИ

• Перед использованием устройства внимательно

ознакомьтесь с настоящим Руководством и сохраните его на

весь период использования.

• Перед подключением устройства к электрической

сети выдержите его в течение двух часов в условиях

эксплуатации.

• Для чистки устройства не используйте абразивные

материалы или органические соединения (спирт, бензин,

растворители и т. п.).

• Запрещается самостоятельно открывать и ремонтировать

устройство.

• Запрещается открывать и ремонтировать защищаемое

оборудование, если оно подключено к розетке устройства.

• Запрещается эксплуатация устройства с механическими

повреждениями корпуса.

• Запрещается эксплуатация устройства в условиях высокой

влажности.

• Не допускается попадание жидкости в устройство.

• Не роняйте и не подвергайте чрезмерной нагрузке

• Устанавливайте и используйте только внутри помещения.

• Не превышайте максимально допустимую нагрузку.

• Устанавливайте в хорошо вентилируемых помещениях.

• Избегайте высоких температур, попадания прямых

солнечных лучей

• В случае поломки устройства обратитесь в Сервисный

центр.

• Не пытайтесь разбирать, диагностировать или

ремонтировать пульт самостоятельно. Ремонт должен

осуществляться только квалифицированным специалистом!

ВНИМАНИЕ

Устройство должно эксплуатироваться в электрической

сети, защищенной автоматическим выключателем с током

отключения не более 16 А.

Устройство не предназначено для отключения нагрузки при

коротких замыканиях.

ОСОБЕННОСТИ

• Защита подключаемых устройств от повышенного/

пониженного напряжения в сети

• Защита подключаемых устройств от импульсных помех в

сети

• Программируемые пороги отключения и время задержки

включения

• Энергонезависимая память запрограммированных настроек

• Многофункциональный LED-дисплей для отображения

уровня напряжения в сети, времени задержки и индикации

состояния защиты

• Защитные шторки в выходной розетке

• Наличие контакта защитного заземления

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Реле напряжения 10-6040 представляет собой устройство,

снабженное электронной схемой с микропроцессорным

управлением, собранное в корпусе с сетевой вилкой и

розеткой. Реле напряжение 10-6040 производит отключение

электропитания подключенных к нему электроприборов в

случае выхода напряжения сети за установленные значения и

автоматически восстанавливает питание через установленный

интервал времени после нормализации напряжения. Индикатор

на передней панели отображает действующее значение

напряжения в сети и сигнализирует о режиме его работы.

Реле напряжение 10-6040 является программируемым. Для

настройки его параметров используются кнопки на передней

панели. Настройки параметров реле напряжения сохраняются

в энергонезависимой памяти.

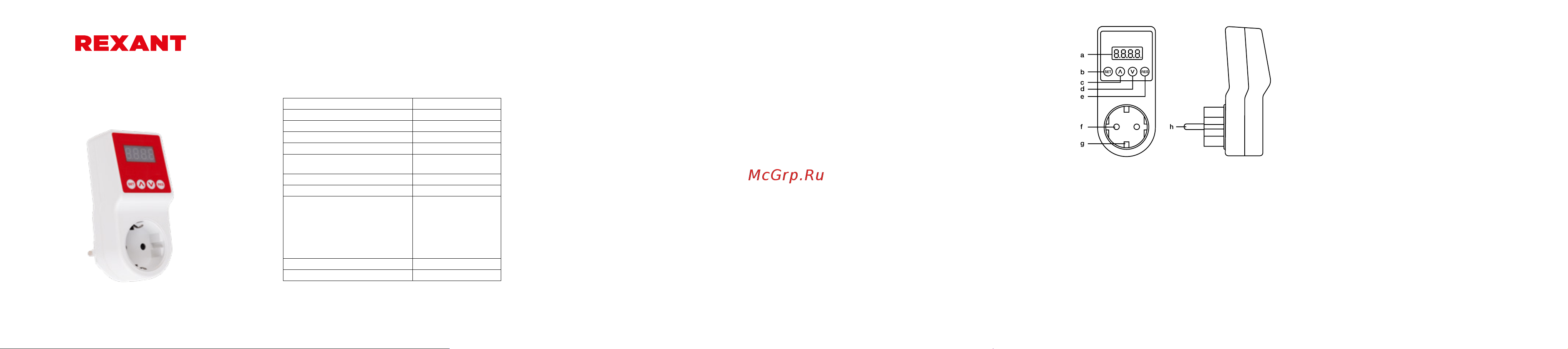

Описание конструкции (рис. 1)

а. 4-разрядный светодиодный индикатор для отображения

величины напряжения сети, отображения значений

настраиваемых параметров и индикации состояния реле

напряжения

b. SET: кнопка для перехода в режим программирования и

выбора программируемых параметров

c. Λ: кнопка для увеличения значения устанавливаемого

параметра

d. V: кнопка для уменьшения значения устанавливаемого

параметра

e. RES: кнопка для сброса настроек

f. Защитные шторки

g. Контакты заземления

h. Вилка для подключения реле напряжения к розетке

электрической сети 230 В

ПОДГОТОВКА К РАБОТЕ

1. Извлеките устройство из упаковки и проведите

наружный осмотр. При осмотре убедитесь в отсутствии

неисправностей/механических повреждений.

⚠ Не используйте устройство, если оно имеет признаки

неисправностей/ механических повреждений.

ПОДКЛЮЧЕНИЕ

Реле напряжения 10-6040 подключается к стандартной

розетке бытовой электросети 230 В, 50 Гц. Розетка должна

быть рассчитана на ток 16 А. Для защиты от короткого

замыкания и перегрузки линия питания розетки должна быть

защищена автоматическим выключателем на ток не более 16

А, установленным в электрощите. Защищаемые устройства

подключаются к выходной розетке реле напряжения.

Длительный ток потребления подключаемых к реле устройств

не должен превышать 2/3 максимального тока нагрузки,

указанного в его технических характеристиках.

Реле напряжения предназначено для эксплуатации только

внутри помещений. Недопустима эксплуатация устройства в

местах с повышенной влажностью и возможностью попадания

жидкости на корпус. Температура окружающей среды при

эксплуатации реле напряжения должна находится в диапазоне

от +10 до +35°С.

Перед подключением к реле напряжения аппаратуры

необходимо установить параметры срабатывания - порог

отключения по превышению напряжения (UH), порог

отключения реле по понижению напряжения (UL) и время

задержки включения после нормализации напряжения сети

(td).

Рекомендуется устанавливать данные параметры,

руководствуясь инструкциями по эксплуатации на

подключаемую аппаратуру. Как правило, бытовая аппаратура

может безаварийно работать при 10 % отклонении питающего

Номинальное напряжение 230 В/50 Гц

Максимальная мощность 3.3 кВА

Максимальный ток 16А

IP 20

Класс защиты I

Максимальная поглощаемая

энергия импульсной помехи

125Дж

Время срабатывания защиты не более 0,3 сек

Измеряемое напряжение 100-300 В

Диапазон возможных значений

настраиваемых параметров:

- порог срабатывания реле по

понижению напряжения в сети

- порог срабатывания реле по

повышению напряжения в сети

- время задержки

150-210В (шаг 1 В)

230-265В (шаг 1 В)

5 – 999 сек (шаг 1 сек)

Размеры 53x116x80 мм

Срок службы 15 лет
