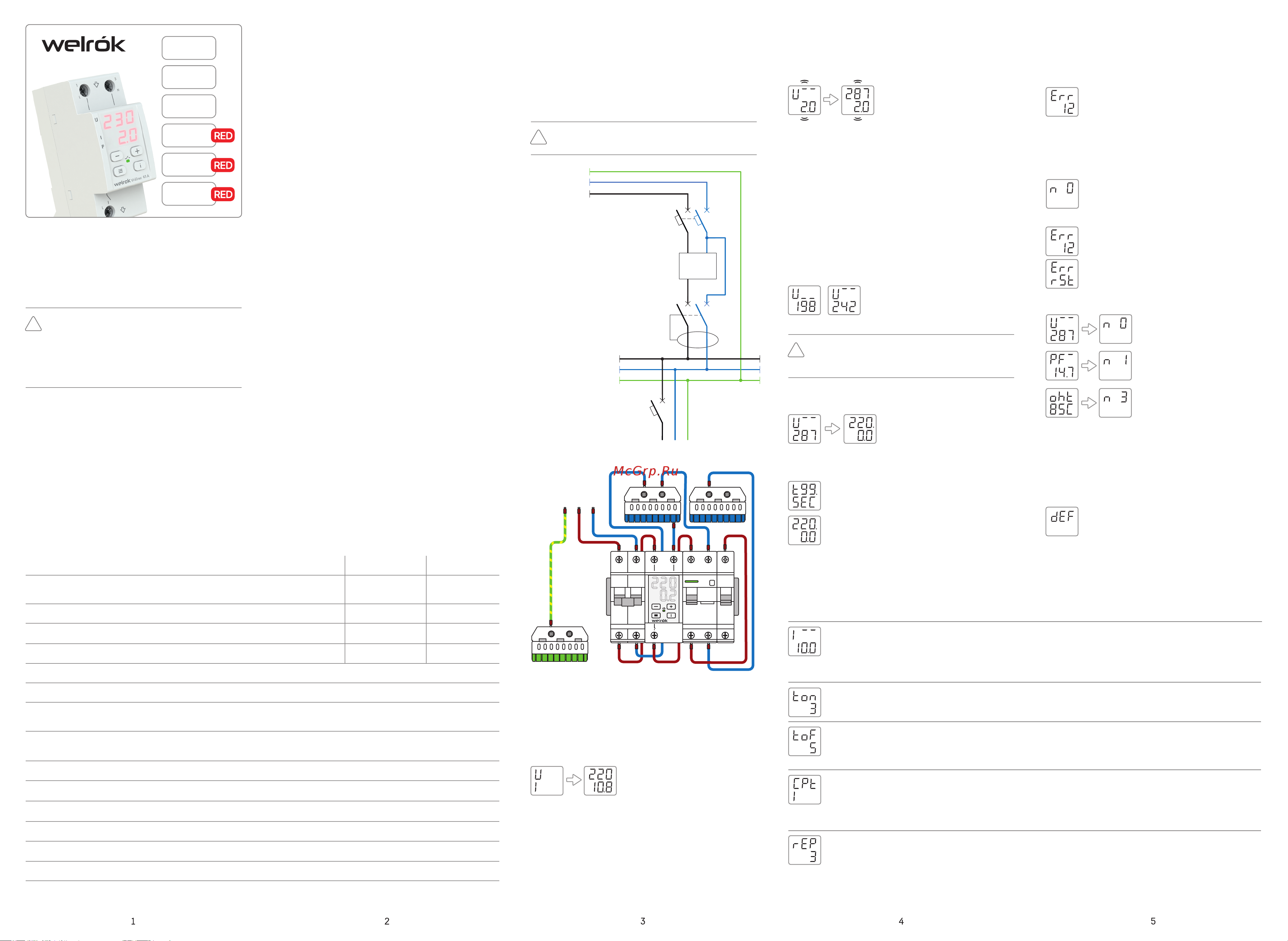

Реле предназначено для эксплуатации внутри
помещений при температуре –5...+45 °С.
Минимизируйте риск попадания влаги и жидкости
в месте установки. При установке во влажном
помещении реле должно быть помещено в обо-
лочку со степенью защиты не менее IP55 по ГОСТ
14254.
Реле монтируется на высоте 0,5...1,7 м от уровня
пола на DIN-рейку шириной 35 мм и занимает два
стандартных модуля по 18 мм. Реле монтируется
и подключается после установки и проверки
нагрузки. Сечение кабелей электропроводки
должно соответствовать максимальному току
нагрузки.
Для защиты от перегрузок и короткого замыкания
перед реле в разрыв фазного провода необходимо
установить автоматический выключатель (QF).
Он дублирует защитную функцию реле. Для защиты
человека от поражения электротоком утечки уста-
новите устройство защитного отключения (QD). Для
защиты от перенапряжений вызванных разрядами
молний совместно с реле применяйте разрядники
на вводе в здание в соответствии со своей
инструкцией.
Зачистите концы проводов 10±0,5 мм. Используйте
мягкий провод, затягиваемый в клеммах отверткой
с жалом до 6 мм и моментом 2,4 Н·м. Жало более
6 мм может повредить клеммы и привести к потере
права на гарантию. При использовании много-
жильного провода, необходимо применять
кабельные наконечники, чтобы не повредить
жилы при обжатии в клемме.
VI-40
VI-50
VI-63
VI-40
VI-50
VI-63
Технический паспорт, инструкция по установке
и эксплуатации, гарантийный талон
Для профессионалов
Реле напряжения с контролем тока Welrok VI
(далее по тексту — реле) защищает однофазное
бытовое ипромышленное электрооборудование
от критических скачков напряжения, последствий
обрыва нуля в сети, атакже от отклонений тока
или полной мощности. Позволяет оценить
коэффициент мощности вэлектросети (cos φ).
Комплект поставки
1 шт
Для предотвращения возможных ошибок
и опасности, ознакомьтесь с этой инструк-
цией перед монтажом и использованием
реле.
Настройки реле хранит энергонезависимая
память.
Назначение
!
1 шт
1 шт
Технические данные
Схема 2. Вариант монтажной схемы
Схема 1. Вариант электрической схемы
1. Реле напряжение
с контролем тока Welrok VI
2. Технический паспорт, инструкция
по установке и эксплуатации,
гарантийный талон
3. Упаковочная коробка
Номинальный ток нагрузки для категории АС-1
(максимальный, в течение 10 мин)
Номинальная мощность нагрузки для категории АС-1
Пределы напряжения
Напряжение питания
Энергопотребление
Количество коммутаций под нагрузкой / без нагрузки
Тип реле
Подключение
2
не более 16 мм
поляризованное
не меньше 10 000 циклов / не меньше 500 000 циклов
не более 0,35 кВт*ч / мес
Время отключения при превышении напряжения
(можно изменить, см. табл. 1 профессиональная модель «Pro»)
Время отключения при понижении
(можно изменить, см. табл. 1 профессиональная модель «Pro»)
Масса / габаритные размеры (ш × в × г)
Степень защиты по ГОСТ 14254
IP20
0,175 кг ±10 % / 36 х 85 х 66 мм
0,1–10 c. (> 120 В); не более 0,03 с. (< 120 В)
не менее 100 В; не более 420 В
40 А (50 А) 50 А (60 А)
8 800 ВА 11 000 ВА 13 900 ВА
63 А (80 А)
верхний 220–280 В; нижний 120–210 В
не более 0,03 с.
Наименование
VI-63, VI-63 redVI-50, VI-50 redVI-40, VI-40 red
Схема подключения
Напряжение питания (100–420 В, 50 Гц) подае
тся
к к
леммам 1 и 3 (фа
за (L) опре
деляе
тся индик
ат
ором
и по
дклю
чае
тся к к
лемме 1, но
ль (N) — к 3).
Фаза (L) с
ое
дините
льных пров
о
дов нагрузки
по
дключаю
тся к к
лемме 2, ноль (N) — к ну
лев
ому
прово
днику или клеммник
у (в комплект не вх
о
дит).
Эксплуатация
Установка
При включении сначала отображаются символы
параметров защиты затем их значения.
текущее напряжение сети (В),
установленный параметр
защиты (ток потребления
нагрузкой, А).
Этот параметр можно заменить на полную
мощность потребления нагрузкой (кВА). Смену
параметра защиты см. в табл. 1.
Если напряжение сети в допустимых пределах (зав.
настр. 198–242 В), по истечению времени задержки
включается нагрузка. Индикацией подачи напря-
жения на нагрузку является свечение зеленого
индикатора.
Основной предел тока
Ограничение мощности (полной)
Точность измерения силы тока
0,1–63 А
0,5–63 А ± 0,2 А
0,1–13,9 кВт
0,1–40 А
0,1–8,8 кВт
0,1–50 А
0,1–11 кВт
Измерение тока и полной мощности
осуществляется на фазном вводе реле.
!
ввод
РЕ
L
N
MC 240
C40
MC 125
C25
1 3
L N
L
2
T
N
N
CD 264J 63A 30mA
0 OFF 0 OFF 0 OFF
U
I
P
VI
1
2
3
KV
Реле напряжения
с контролем тока
63 A
300 mA
QD
PE
N
L
40А
QFвв
Welrok
VI-50
PE
N
L
Ввод
С16
16А
QF1
Значение аварии сопровождается
однократным миганием ее номера,
где «n 0» — последняя авария,
а «n99» — самая давняя.
Чтобы очистить журнал в течении 3 с.
удержите кнопку «і», затем не отпуская
ее нажмите и удержите кнопку « ». ≡
Экран отобразит сначала «Err», затем
«rSt». Отпустите кнопки и журнал
очистится.
Энергонезависимый журнал на 100 аварий
Журнал хранит значения напряжения, пределов
тока или полной мощности, по которым отключалась
нагрузка, а также срабатывание защиты от внутрен-
него перегрева.
Для входа в журнал нажмите однократно
кнопку «і». Для просмотра количества
записей в журнале удержите «і» не более
3 с.
Для перемещения по журналу нажимайте кнопки
«і», «+» или «–». Для быстрого просмотра журнала
удерживайте «i». Аварии в журнале расположены
от последней к самой давней.
Примеры аварийных записей в журнале:
Авария по верхнему
пределу напряжения
Авария по пределу
мощности
Авария по превышению
температуры внутри
корпуса
Задержка включения нагрузки после аварии
(настройка в таблице 1)
Индикация работы сопро-
вождается мигающей точкой
справа экрана. При скачке
напряжения сначала отоб-
ражается максимальное,
затем текущее напряжение.
Далее на экране будет обратный отсчет
в секундах («t99.», «t98.»...).
Если оставшееся время более 100 с., на
экране отображается текущее напряжение
с мигающей точкой справа. Если менее
99 с. — обратный отсчет в секундах.
Настройка пределов отключения
(завод. настр. 242 В / 198 В)
Для просмотра верхнего предела
нажмите «+», нижнего «–».
Для изменения выбранного
предела используйте «+» и «–».
Руководствуйтесь данными из технической
документации к защищаемому оборудованию
при настройке пределов напряжения.
!
Не сбрасываемый счетчик срабатывания защиты
Для просмотра удерживайте кнопку «і» 12 с.
Блокировка кнопок
(защита от детей и в общественных местах)
Удерживайте одновременно «+» и «–»
до появления на экране надписи «Loc»
(«unLoc»).
Если напряжение выходит за установленные
пределы, реле отключает нагрузку. Если ток или
мощность выходят за установленные пределы,
превышающее значение будет мигать на нижнем
экране, а после задержки реле отключит нагрузку.
Во время аварии на экране
попеременно мигает тип
и значение параметра аварии.
После аварии нагрузка включается автоматически
когда напряжение вернется в установленный
диапазон и истечет время задержки.
Для навигации по меню используйте кнопку « » ≡
(табл. 1), для выбора и изменения параметров меню
— кнопки «+» и «–». Через 10 с. после нажатия реле
возвращается к индикации напряжения. При выходе
из меню реле сначала отображает символы пара-
метров защиты затем их значения.
Для просмотра расшифровки аббревиатуры
пункта меню используйте кнопку «і».
Выберите по какому из параметров будет сраба-
тывать защита вместе с защитой по напряжению.
Выбранный параметр и его значение отображается
на нижнем экране реле:
ток — «I ¯ ¯», А, полная мощность — «PF¯», кВА.
Для уменьшения количества срабатываний
при допустимых по величине и длительности
превышениях пределов тока или мощности.
Для защиты холодильной техники и увеличения
срока службы компрессора рекомендуется
установить задержку вкл. нагрузки 120–180 с.
Для настройки верхнего предела тока в меню
«CPt» должен быть выбран параметр «I ¯ ¯»,
для настройки предела мощности — «PF¯». Диап.
изменений: «I ¯ ¯»: зав. 10 А, диапазон см. Тех.
данные; «PF¯»: зав. 3.0 кВА, диап. см. Тех. данные.
Реле ограничивает число повторных срабатываний
защиты, чтобы снизить пагубное влияние частых
отключений на защищаемое оборудование.
Срабатывание по пределу напряжения считается
повторным, если между вкл. нагрузки и откл. по
пределу напряжения прошло не более 20 с. Чтобы
выключить функцию, выберите «oFF».
Примечания
Таблица 1
Выбор параметра защиты
(зав. настр. «I ¯ ¯»,
можно выбрать PF¯»)
Задержка отключения нагрузки
при превышении верх. предела
тока или мощности
(зав. настр. 5 с., диап. 0–240 с., шаг 1 с.)
Задержка включения нагрузки
после аварии
(зав. настр. 3 с., диап. 3–999 с, шаг 3 с.)
Настройка верхнего предела
тока или мощности
(зав. настр. 10 A,
диап. см. в примечании)
Макс. количество срабатываний
подряд по превышению тока,
мощности или напряжения —
защита от частых срабатываний
(зав. настр. 3 раза, диап. 1–5 раз)
Меню
(экран отображает зав. настройки)
4 раза
3 раза
2 раза
1 раз
5 раз
«≡»
Восстановление заводских настроек
Удерживайте «≡» более 30 с.
до появления на экране «dEF».
Отпустите кнопки, настройки
сбросятся и реле перезагрузится.
