ОЗНАКОМТЕСЬ ДО КОНЦА С ДАННЫМ ДОКУ-
МЕНТОМ перед началом монтажа и использо-
вания устройства. Это поможет избежать воз-
можной опасности, ошибок и недоразумений.
Напряжение питания (100–420 В, 50 Гц) подается
на клеммы 1 и 2, причем фаза (L) подключается
к клемме 1, а ноль (N) — к клемме 2. Если исполь-
зуется схема без транзита нуля через D2, то ноль
можно подсоединить также к клемме 4.
Соединительный провода нагрузки подключаются
к клеммам 3 и 4 (фаза (L) подключается к клемме 3,
а ноль (N) — к клемме 4).
СХЕМЫ ПОДКЛЮЧЕНИЯ
Технический паспорт и инструкция
по установке и эксплуатации
Реле напряжения для профессионалов
Реле напряжения RBUZ D2 (далее по тексту —
устройство) предназначено для защиты электрообо-
рудования от критических скачков напряжения в сети.
Чувствительное к отклонениям сетевого напряжения
оборудование: холодильники, телевизоры, видео-
и аудиотехника, компьютеры и т.п.
Реле напряжения R D2BUZ
Гарантийный талон, инструкция
и техпаспорт
Упаковочная коробка
1 шт.
1 шт.
1 шт.
КОМПЛЕКТ ПОСТАВКИ
2
3
KV
Реле напряжения
63 A
300 mA
QD
PE
N
L
Ввод
С16
16А
QF1
40А
QFвв
R BUZ
D2-50
KV
Реле напряжения
63 A
300 mA
QD
PE
N
L
Ввод
С16
16А
QF1
40А
QFвв
R BUZ
D2-50

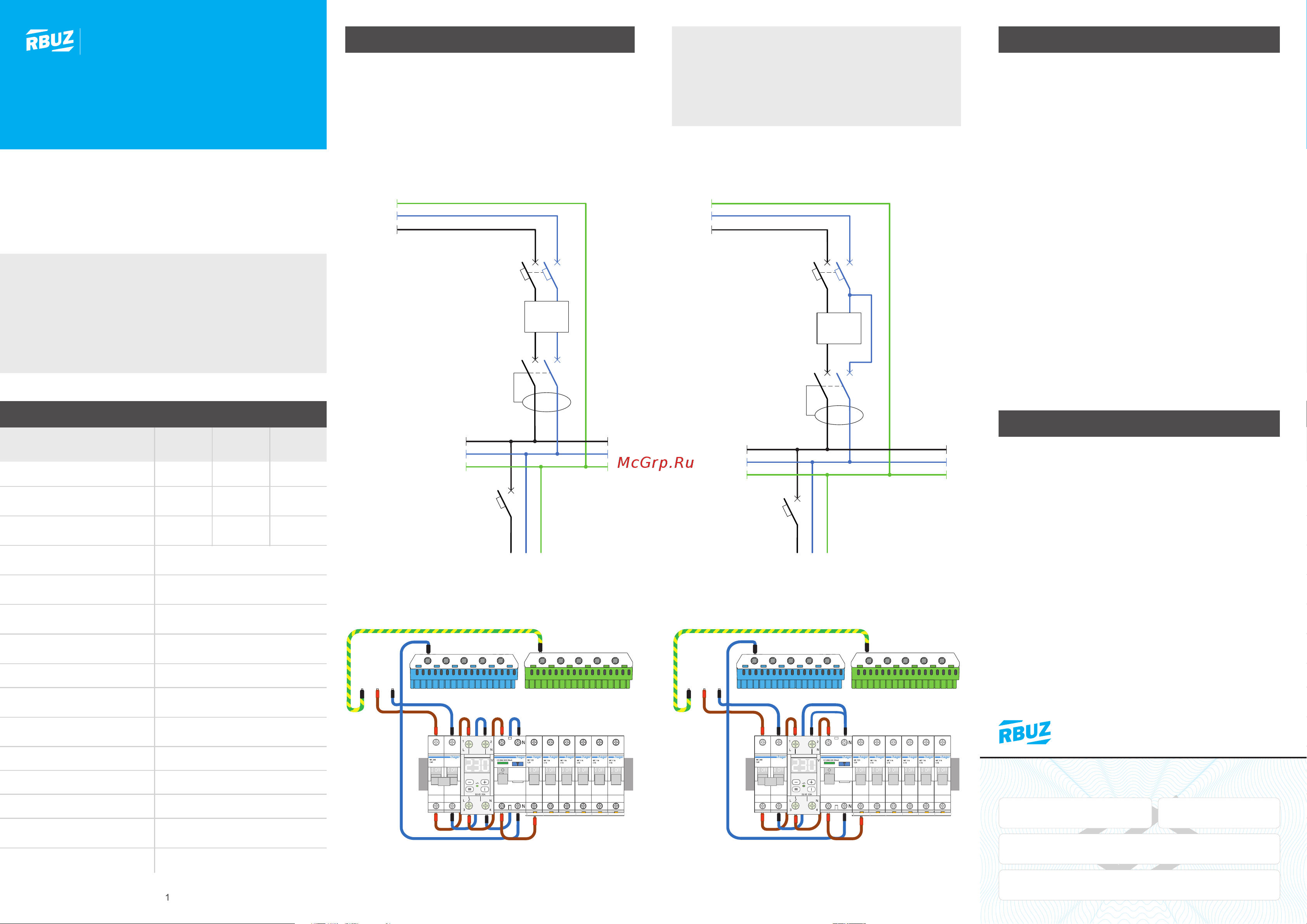

Схема 1. Вариант электрической схемы
с транзитом нуля через D2
Схема 3. Вариант электрической схемы
без транзита нуля через D2
УСТАНОВКА
УСЛОВИЯ ГАРАНТИИ
Устройство предназначено для установки внутри поме-
щений. Минимизируйте риск попадания влаги и жид-
кости в месте установки.Температура окружающей сре-
ды при монтаже должна быть в пределах –5...+45 °С.
Устройство монтируется в специальный шкаф со стан-
дартной монтажной DIN-рейкой шириной 35 мм и зани-
мает 2 стандартных модулей по 18 мм. Высота уста-
новки устройства должна находиться в пределах
0,5...1,7 м от уровня пола. Устройство монтируется
и подключается после установки и проверки нагрузки.
Устройство устанавливают после защитного автома-
тического выключателя (QF), устанавливаемого в раз-
рыв фазного провода (схемы 1, 3). Для защиты чело-
века от поражения электрическим током утечки уста-
навливается устройство защитного отключения (QD).
Клеммы устройства рассчитаны на провод с сечением
не более 16 мм². Зачистите концы проводов 10±0,5
мм. Желательно использовать мягкий провод, который
затягивается в клеммах при помощи отвертки
с шириной жала не более 6 мм с моментом 2,4 Н·м.
Отвертка с шириной жала более 6 мм может нанести
механические повреждения клеммам. Это приведет
к потере права на гарантийный сервис.
Устройство предназначено для установки внутри поме-
щений. Минимизируйте риск попадания влаги и жид-
кости в месте установки.Температура окружающей сре-
ды при монтаже должна быть в пределах –5...+45 °С.
Устройство монтируется в специальный шкаф со стан-
дартной монтажной DIN-рейкой шириной 35 мм и зани-
мает 2 стандартных модулей по 18 мм. Высота уста-
новки устройства должна находиться в пределах
0,5...1,7 м от уровня пола. Устройство монтируется
и подключается после установки и проверки нагрузки.
Устройство устанавливают после защитного автома-
тического выключателя (QF),
(схемы 1, 3). Для защиты чело-
века от поражения электрическим током утечки уста-
навливается устройство защитного отключения (QD).
Клеммы устройства рассчитаны на провод с сечением
не более 16 мм². Зачистите концы проводов 10±0,5
мм. Желательно использовать мягкий провод, который
затягивается в клеммах при помощи отвертки
с шириной жала не более 6 мм с моментом 2,4 Н·м.
Отвертка с шириной жала более 6 мм может нанести
механические повреждения клеммам. Это приведет
к потере права на гарантийный сервис.
устанавливаемого в раз-
рыв фазного провода
Гарантия на устройства RBUZ действует 60 месяцев
с момента продажи при условии соблюдения инструк-
ции. Гарантийный срок для изделий без гарантийного
талона считается от даты производства.
Если ваше устройство не работает должным образом,
рекомендуем, в первую очередь, ознакомиться с раз-
делом Возможные неполадки. Если ответ найти
не удалось, обратитесь в техподдержку. В большинст-
ве случаев эти действия решают все вопросы.
Если устранить неполадку самостоятельно не
удалось, отправьте устройство в Центральный офис
в Белгороде. При обнаружении в вашем устройстве
недостатков, возникших по нашей вине, мы выполним
гарантийный ремонт или гарантийную замену
устройства в течение 14 рабочих дней.
Полный текст гарантийных обязательств на сайте:
www.ds-electronics.ru/support/warranty.
Схема 2. Вариант монтажной схемы
с транзитом нуля через D2
Схема 4. Вариант монтажной схемы
без транзита нуля через D2
ВВОД
РЕ L N
RBUZ
вход
выход
ВВОД
РЕ L N
RBUZ
вход
выход
KV
Реле напряжения
63 A
300 mA
QD
PE
N
L
40А
1
3
2
4
QFвв
R BUZ
D2-50
PE
N
L
Ввод
С16
16А
QF1
1
3
2
4
KV
Реле напряжения
63 A
300 mA
QD
PE
N
L
40А
QFвв
R BUZ
D2-50
PE
N
L
Ввод
С16
16А
QF1
D2-40, D2-50, D2-63
D2-40 red, D2-50 red, D2-63 red
ТЕХНИЧЕСКИЕ ДАННЫЕ
Модель
Номин. ток нагрузки
Максим. ток нагрузки,
в течение 10 минут
Номинальная
мощность нагрузки
Пределы напряжения
Напряжение питания
Энергопотребление
Количество коммутаций
под нагрузкой
Количество коммутаций
без нагрузки
Тип реле
Подключение
Масса 0,17 кг ±10 %
2
не более 16 мм
поляризованное
не меньше 10 000 циклов
не меньше 500 000 циклов
не более 0,35 кВт / мес
Время отключения
при превышении
Время откл.
при понижении:
Габаритные размеры
(ш х в х г)
Степень защиты
по ГОСТ 14254
IP20
36 х 85 х 66 мм
> 120 В
< 120 В
0,1 10 c–
не более 0,04 с
не менее 100 В
не более 420 В
не более 0,04 с
верхний 220 280 В
нижний 120–210 В
–
40 А 50 А
50 А
8 800 ВА 11 000 ВА
13 900 ВА
63 А
60 А 80 А
D2-63
D2-63 red
D2-50
D2-50 red
D2-40
D2-40 red
ГАРАНТИЙНИЙ ТАЛОН
серийный №:
продавец,
печать:
м.п.
дата продажи:
контакт владельца
для сервисного центра:
КОНТАКТЫ СЕРВИСНОГО ЦЕНТРА:
+7 (967) 555-80-50
info@ds-electronics.ru
ЭНЕРГОНЕЗАВИСИМАЯ ПАМЯТЬ хранит
все настройки устройства.
ДЕТАЛЬНЕЕ О ФУНКЦИОНАЛЕ
устройства читайте на нашем сайте
по ссылке в QR-коде.
ОЗНАКОМТЕСЬ ДО КОНЦА С ДАННЫМ ДОКУ-
МЕНТОМ перед началом монтажа и использо-
вания устройства. Это поможет избежать воз-
можной опасности, ошибок и недоразумений.
ЭНЕРГОНЕЗАВИСИМАЯ ПАМЯТЬ хранит
все настройки устройства.
